4 Description du fonctionnement
4.7 Fonctionnement du système
4.7.4 Fonctionnement du système dans le coup de presse « pliage de caisses avec
butée »
4- Funktion_Systemablauf_Pressenhub_Kastenbiegen_mit_Anschlag Fonctionnement du système dans le coup de presse « pliage de caisses avec butée »
4.7.5 Fonctionnement du système dans la mesure de la course de freinage
Fonctionnement du système dans la mesure de la course de freinage 4- Funktion_Systemablauf_der_MLW_Messung
État
OSSD
Champ de protection
Mesure de la course de freinage
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Allemagne
4-38
Téléphone : +49 711 3409-0, Télécopie : +49 711 3409-133, E-Mail : pilz.gmbh@pilz.de
Entrées du récepteur PSENvip :
Mode de champ de protection 1 = 1

Mode de champ de protection 2 = 1

Acquittement du champ de protection réduit = appuyer et relâcher le

poussoir
Le fonctionnement du système est le même que pour le pliage de cais-
ses. En mode de champ de protection « pliage de caisses avec butée »,
veillez à ce que les segments avant et arrière du champ de protection
soient masqués.

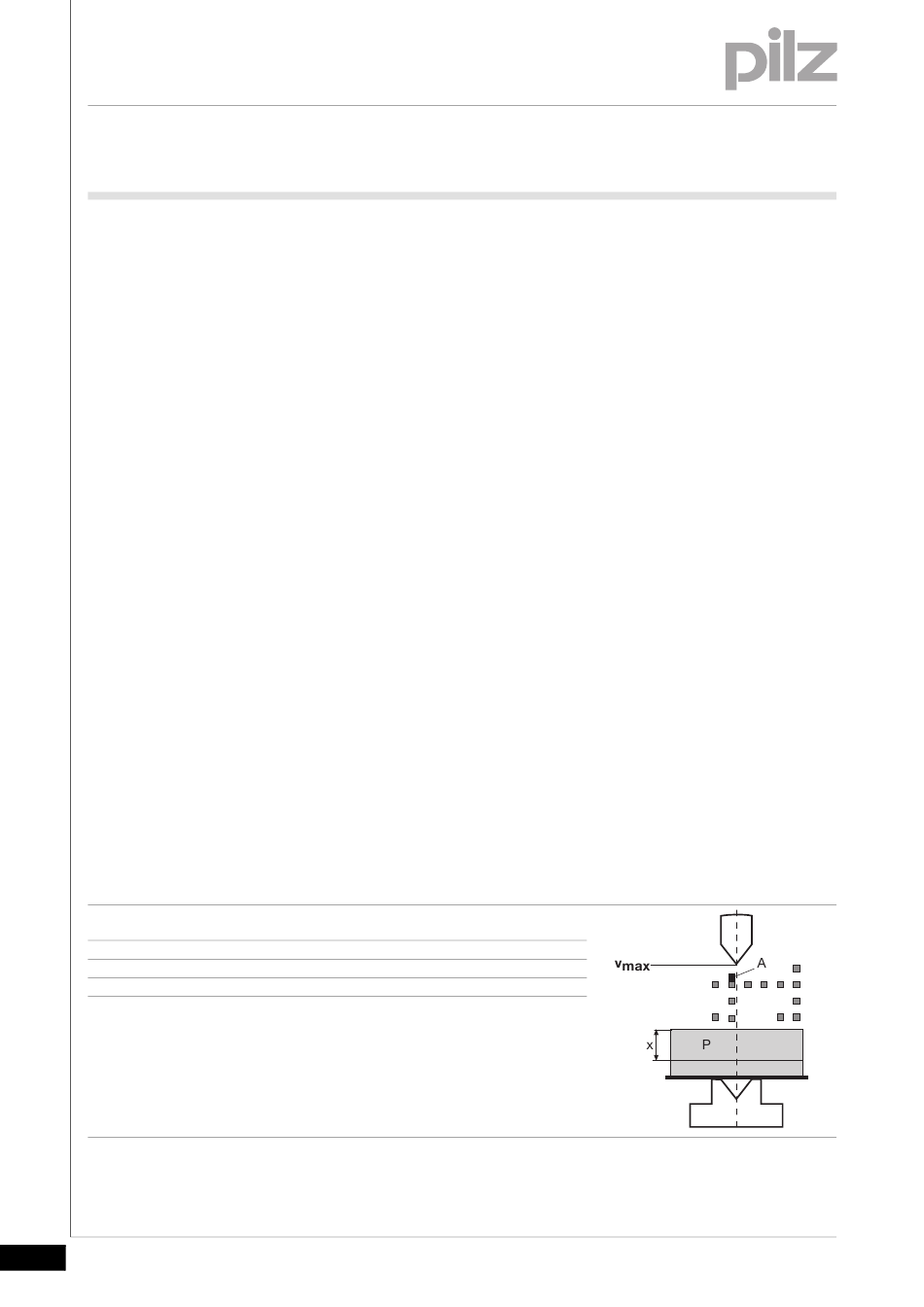

La course de freinage est mesurée à l'aide des segments centraux du
champ de protection. Pour la mesure de la course de freinage, l'état du
champ de contrôle A est analysé. La mesure de la course de freinage
débute avec l'interruption des OSSD.
P = Objet de test
v = vitesse de fermeture maximale
max
x = course de freinage configurée
y = course de freinage mesurée
1
Mouvement de descente en vitesse de
fermeture maximale v
max
1
Libre
0
