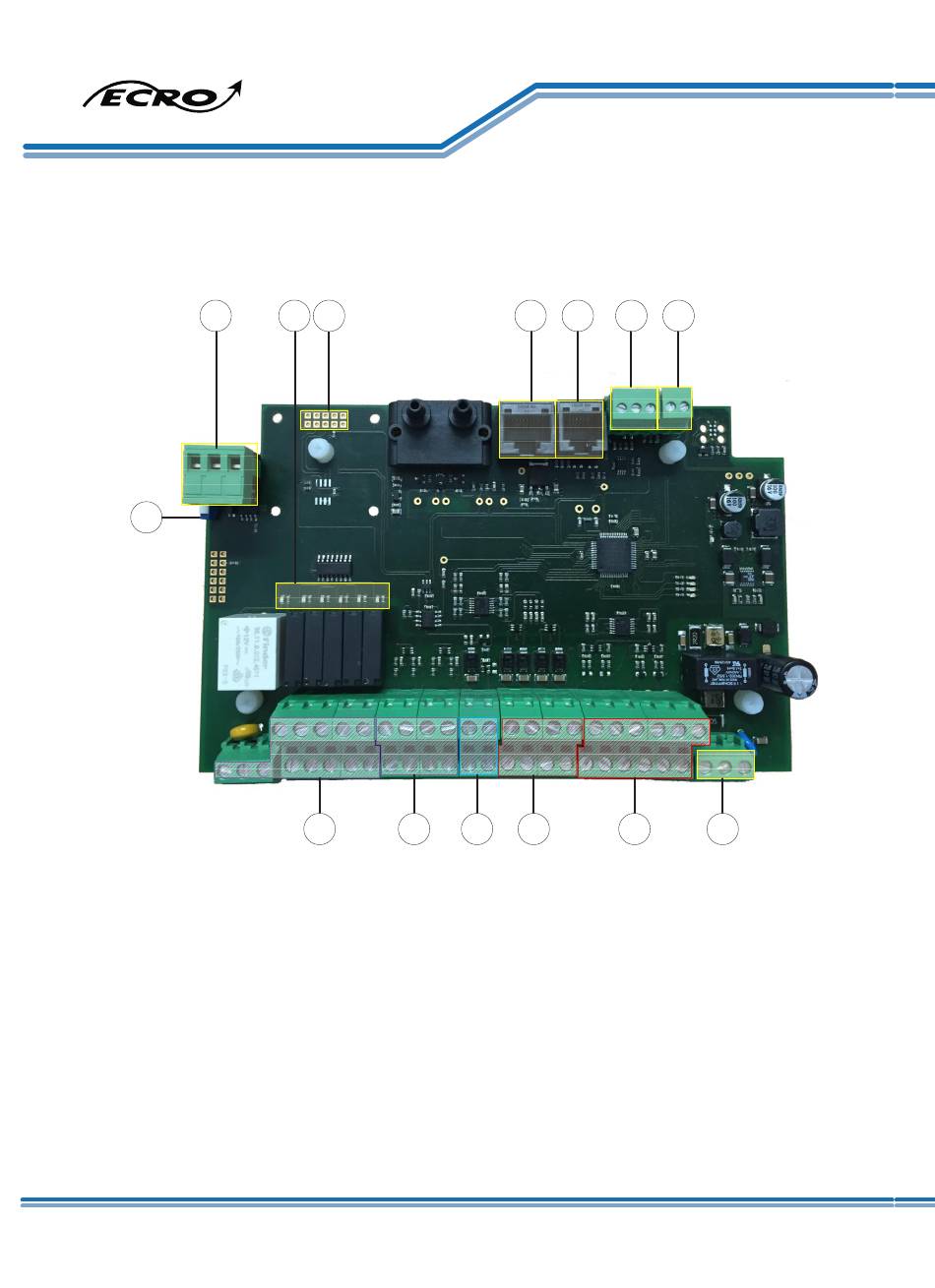

Vue interne du régulateur
Vue interne du régulateur
1
7
1. Connecteur communication - CN1
2. Indicateurs LED sorties relais
3. connecteur panneau de contrôle – CN2
4. connecteur sonde de vitesse d'air frontale – CN3
5. connecteur capteur de position de guillotine – CN4
6. connecteur contact de vitre 500 mm – CN5
1 ....Connecteur communication - CN1
2 ....Indicateurs LED sorties relais
7. commutateur de terminaison pour communication
3 ....connecteur panneau de contrôle – CN2
8. Bornier terminal – Sorties digitales « relais » (DO1 à DO6)
4 ....connecteur sonde de vitesse d'air frontale – CN3
5 ....connecteur capteur de position de guillotine – CN4
9. Bornier terminal – Entrée digitales (DI1 à DI4)
5 ....connecteur contact de vitre 500 mm – CN5
10. Bornier terminal – Actionneur – CN6
7 ....commutateur de terminaison pour communication
8 ....Bornier terminal – Sorties digitales « relais » (DO1 à DO6)
11. Bornier terminal – Sorties analogiques (AO1 à AO4)
9 ....Bornier terminal – Entrées digitales (DI1 à DI4)
12. Bornier terminal - Entrées analogiques (AI1 à AI4)
10 ..Bornier terminal – Actionneur – CN6
11 ..Bornier terminal – Sorties analogiques (AO1 à AO4)
13. Bornier terminal – Alimentation 24V AC/DC
12 ..Bornier terminal - Entrées analogiques (AI1 à AI4)
13 ..Bornier terminal – Alimentation 24V AC/DC
4
Régulateur RV.E /RD.E Rev4.02/Fr/2018
ECRO Exclusive
Rev3.01/Fr/2016
2
20
8
9
Last update : 25/07/2016
3
4
5
10
11
12
Last update : 25/06/2018
6
13
3
A
