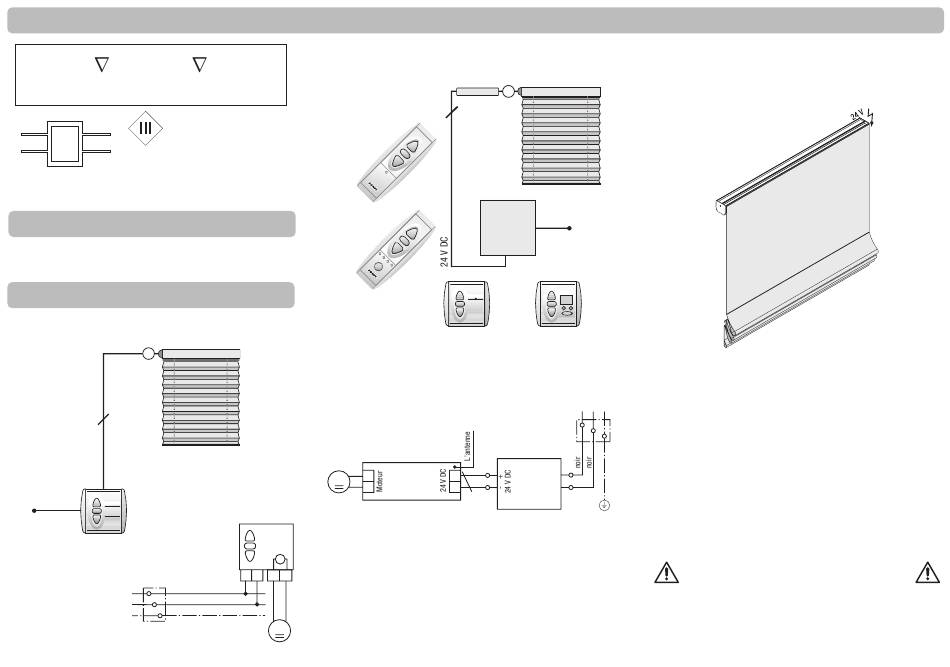

Benthin RR36 Installation Électrique

Installation électrique
ATTENTION
Les installations en 230 V ne doivent être effectuées que par
des professionnels autorisés.
Le moteur ne doit être
230 V 24 V
Trans-
alimenté que par des
forma-
teur tensions répondent aux exigences
d'une basse tension de sécurité.
Informations détaillé vous recevoir de vous commerçant spécialisé
sur demande.
Maintenance
Le système motorisé ne nécessitant pas d'entretien.
Exemple de raccordement
Commande individuelle avec interrupteur avec transformateur
24 V DC
E
2
2 x 0,75
Alimentation
230 V / 50 Hz
Interrupteur
Distributeur
L1
N
PE
Alimentation
230 V / 50 Hz
Exemple de raccordement
Commande individuelle avec emetteur mural radio
ou transmetteur radio
Transmetteur radio
1 canal
Telis 1 RTS
Transmetteur radio
4 canaux
Telis 4 RTS
Moteur
SOMFY
1
M
Récepteur radio
2
Interrupteur avec Modul DC RTS
transformateur
230 V / 24 V DC / 0,7 A
M
L N +(-) -(+)
M
Moteur
. Sous réserve de fautes d'impression, d'erreurs et de modifications . Version 02-09-2013 . 97000209
®
© 2013 Benthin
Récepteur radio
E
2
2 x 0,75
Alimentation
Transformateur
230 V / 50 Hz
Emetteur mural radio Horloge de commande radio
Centralis RTS Chronis RTS
Alimentation
230 V / 50 Hz
L1 N PE
Distri-
buteur
rouge
+
Transformateur
noir
- 230 V / 24 V
2
2 x 0,5
Installation électrique

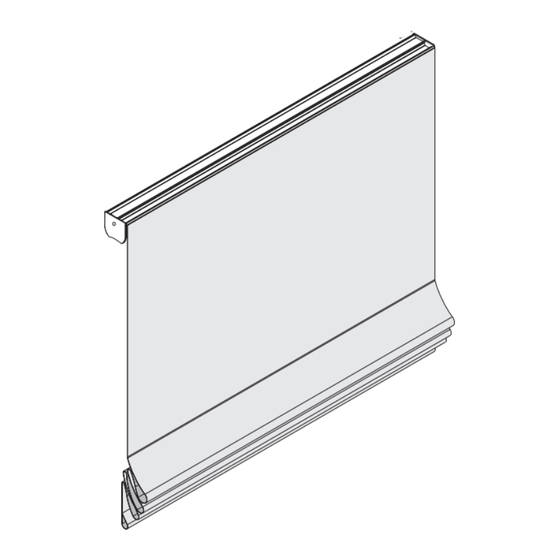

Modèle RR36
(24 V Moteur)
Chers clients,
En choisissant ce store motorisé, vous avez opté pour un
système novateur offrant un grand confort de manoeuvre.
Le bouton à interrupteur/touches et la télécommande assurent, l'un et
l'autre, un maniement individuel et aisé du store.
Votre fabricant store
Veuillez s'il vous plaît lire ces instructions
minutieusement avant de poser le store
Le travail d'installation d'un produit à 230V ne doit être fait que par des
spécialistes autorisés.
Le non respect de cette préconisation peut provoquer des accidents.
Toute modification du store doit être approuvée par le fabricant.
Garder les télécommandes hors de la portée des enfants!
