Mode d'emploi 36004
Édition:
04/0310
5.3

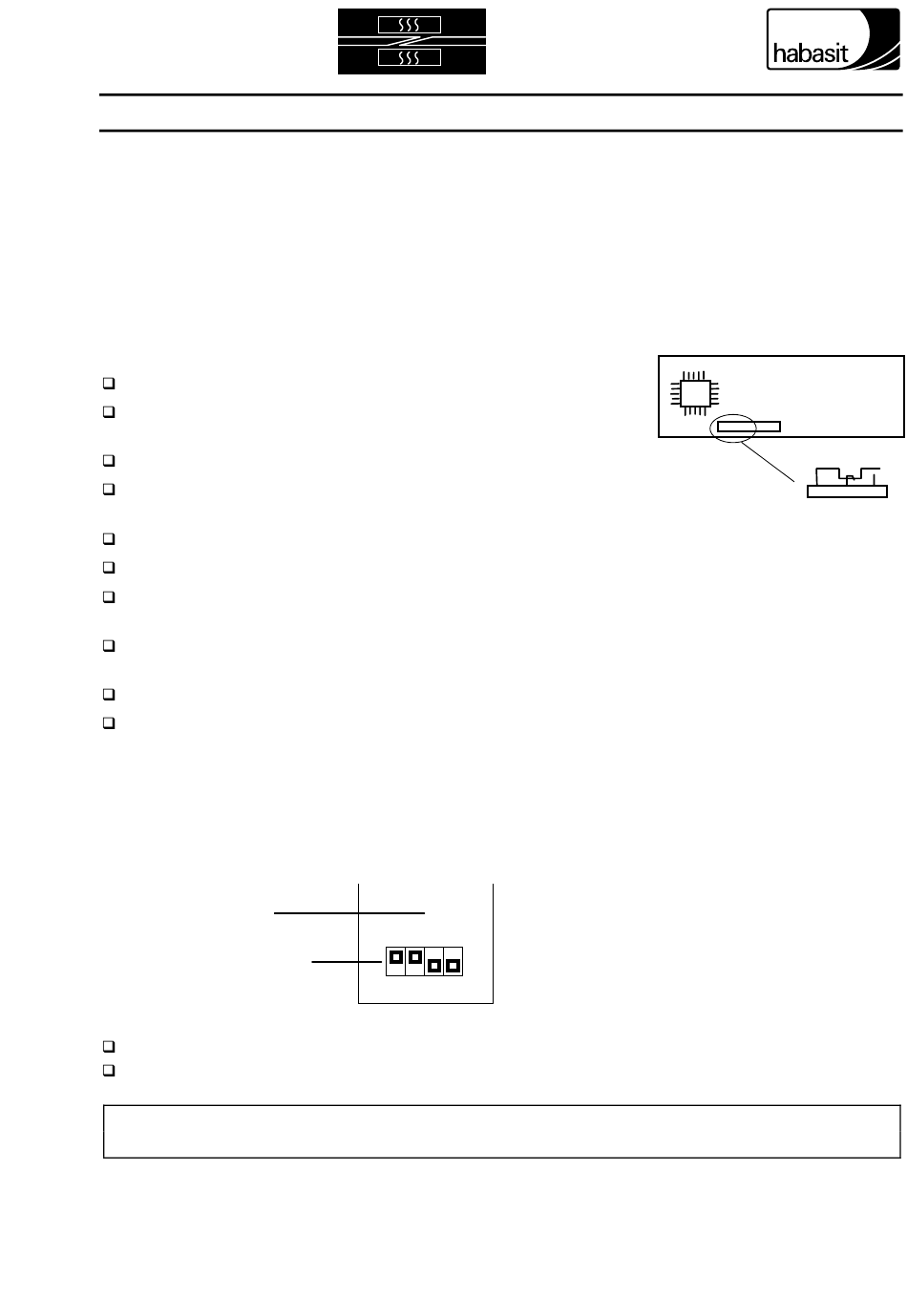

Calibrage du thermorégulateur (réglage de l'affichage de la température)
Il est possible que la température indiquée sur l'affichage du thermorégulateur s'écarte de la température
effective à la surface de la plaque de la presse (centre de la plaque chauffante). Le capteur de régulation de
la température n'effectue pas sa mesure à la surface de la plaque, mais à l'intérieur de cette dernière, entre
l'élément de chauffage et la surface de la plaque. La différence entre les températures de ces deux
emplacements a été compensée en usine. Il peut toutefois s'avérer nécessaire de répéter le calibrage après
remplacement d'un élément quelconque du système. Ces opérations doivent être effectuées uniquement par
un spécialiste en électronique ou par du personnel d'entretien dûment formé.
La procédure est la suivante:
Arrêter le thermorégulateur PMR-04 avec l'interrupteur principal (14).
Desserrer la vis sur le rack (9) du thermorégulateur et enlever
de son logement la carte enfichable du thermorégulateur.
Ouvrir le commutateur à crochet interne V101 (voir croquis).
Remettre dans son logement la carte du thermorégulateur et
remettre en marche le thermorégulateur.
L'affichage indique "COnF". (Si "CAL" est affiché, appuyer immédiatement sur le bouton σ).
Appuyer plusieurs fois sur le bouton-poussoir "FUNC", jusqu'à ce que s'affiche le paramètre P23.
A présent, l'écart de température de réglage du signal fourni par le capteur peut être ajusté dans les
deux sens par palier de 1 °C, en appuyant sur les touches σ ou τ).
Arrêter le thermorégulateur. Enlever la carte enfichable du thermorégulateur et refermer le
commutateur à crochet.
Remettre dans son logement la carte du thermorégulateur.
Tester le résultat en effectuant un cycle complet de chauffe et en mesurant la température de la
plaque de la presse comme indiqué au § 5.2. Si nécessaire, répéter la procédure.
5.4
Réglage correct des commutateurs numériques des relais temporisés
(25) et (26)
Pour que les relais temporisés de la commande PMC-04 du refroidissement fonctionnent correctement,
leurs commutateurs numériques doivent être correctement réglés. Voir illustration:
Relais temporisés du
PMC-04
Commutateurs numériques
5.5
Entretien
Voir l'entretien préventif en annexe.
S'il est nécessaire d'ouvrir le boîtier du thermorégulateur (12), se référer à la fig. 4 plus loin dans ce
mode d'emploi. Appuyer sur les touches de déverrouillage (23) pour ouvrir les caches de vis (24).
AVERTISSEMENT:
U 1 2 3 4 R
Tous travaux d'entretien et / ou de réparation sur des équipements exposés à
des tensions électriques doivent être effectués par du personnel autorisé.
Dispositifs de pressage à
chaud
PM-804...4204
Page 17 de 27
Sous réserve de modifications
Carte du régulateur
V101
