CIA-575-001 Rev 1.2

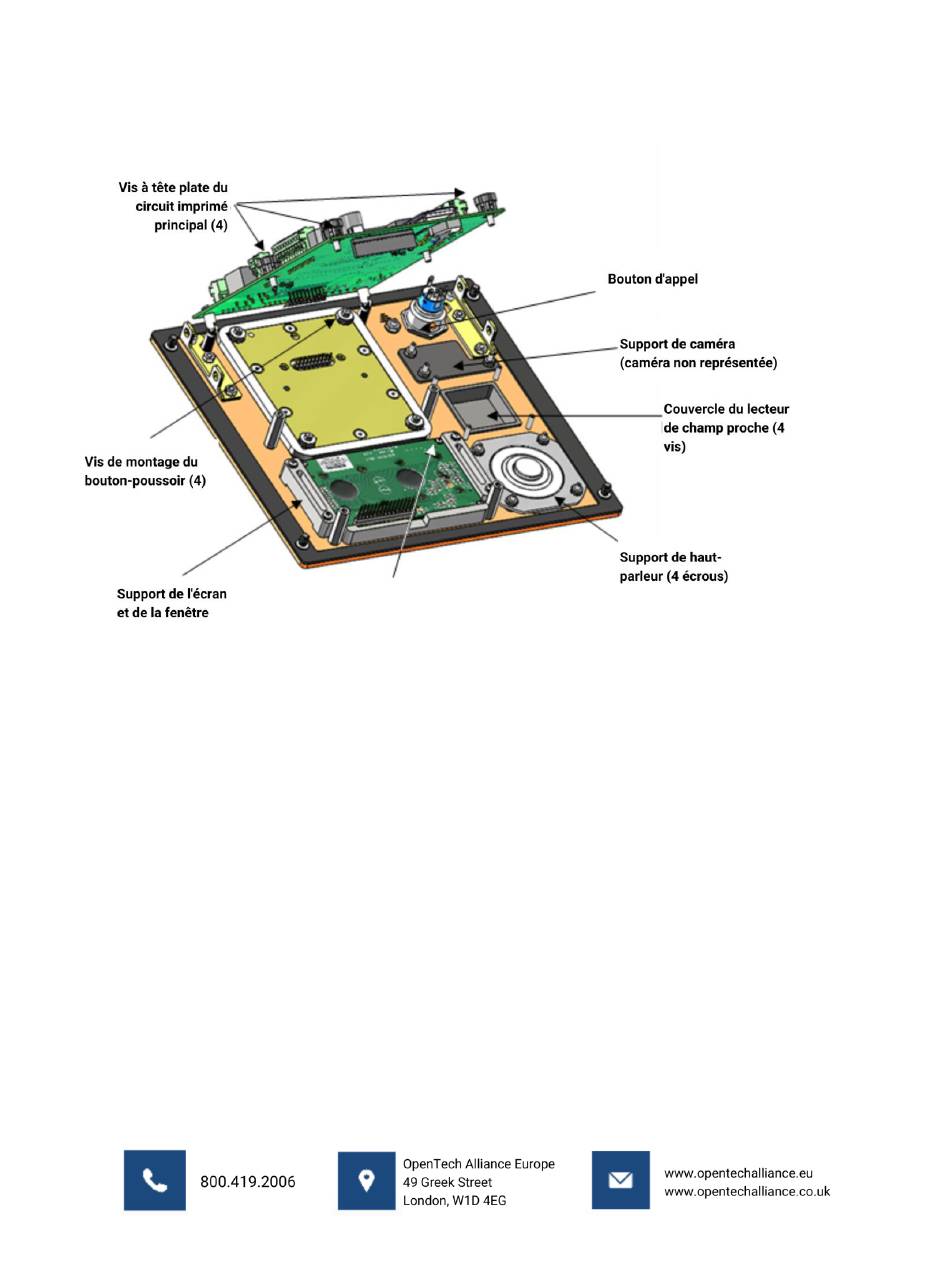

Accès au circuit imprimé de l'écran et aux sous-ensembles des boutons-poussoirs : Le circuit imprimé
principal est monté sur des supports à charnière. En desserrant 4 vis à oreilles, le circuit imprimé peut être
replié en place pour accéder au circuit imprimé de l'écran et à l'assemblage du bouton-poussoir en métal.
L'assemblage du bouton-poussoir est une pièce unique maintenue en place par 4 écrous aux 4 coins de
l'unité. De même, le circuit imprimé d'affichage est maintenu sur son support/rétention par 4 vis à tête
Philips. Les deux peuvent être facilement changés après avoir retiré le câble ruban qui les relie au PCB
principal.
Le circuit imprimé d'affichage se monte sur un support en plastique qui sert également à maintenir la fenêtre
d'affichage en place. Le support peut être retiré à l'aide de 4 vis pour accéder à la fenêtre et au joint
d'étanchéité de la fenêtre.
Le haut-parleur est maintenu en place par un dispositif de retenue avec 4 écrous. Sa face est caoutchoutée
et ne nécessite pas de joint supplémentaire.
Un couvercle en plastique est fourni pour permettre l'ajout d'un dispositif de champ proche tel qu'un
iBeacon. Bien qu'il ne soit pas destiné à s'intégrer fonctionnellement au clavier, le module séparé peut être
alimenté par le PCB principal en utilisant les connexions d'alimentation (+5V/+12V) disponibles sur le
connecteur Wiegand.
