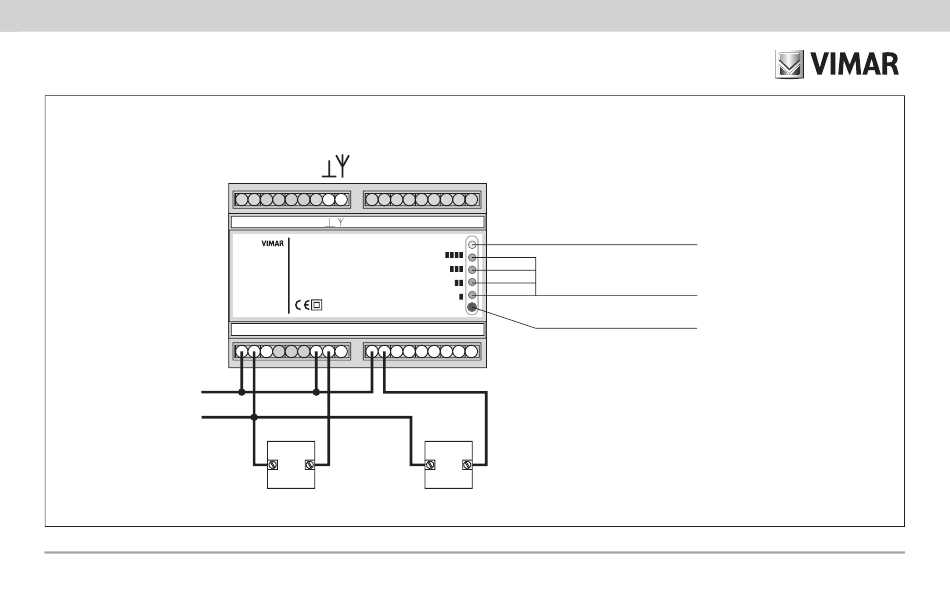

Esempio di collegamento.
L
N
All manuals and user guides at all-guides.com
Antenna
ANTENNA
AERIAL
01924
RX ACTUATOR
6(2)A 250V~
1B
Clima
out 1 out 2 out 3
L N C NO NC C NO NC C NO NC C NO NC
U1
Led alimentazione
ON
Led canali di ricezione
e livello di ricezione
CONF.
Tasto programmazione
out 4
Collegamenti elettrici per comando
di pompe di circolazione, elettrovalvole, ecc.
U2
funzionanti a 230 V~
