Mora MMIX Instructions D'installation
Masquer les pouces
Voir aussi pour MMIX:
- Instructions (6 pages) ,
- Installation et notice de montage (20 pages)
Publicité
Liens rapides
Mora Armatur
Box 480
SE-792 27 MORA
SWEDEN
www.moraarmatur.com
A
G1/2
G3/8
Ø10
C
[2]
[1]
E
[1]
[2]

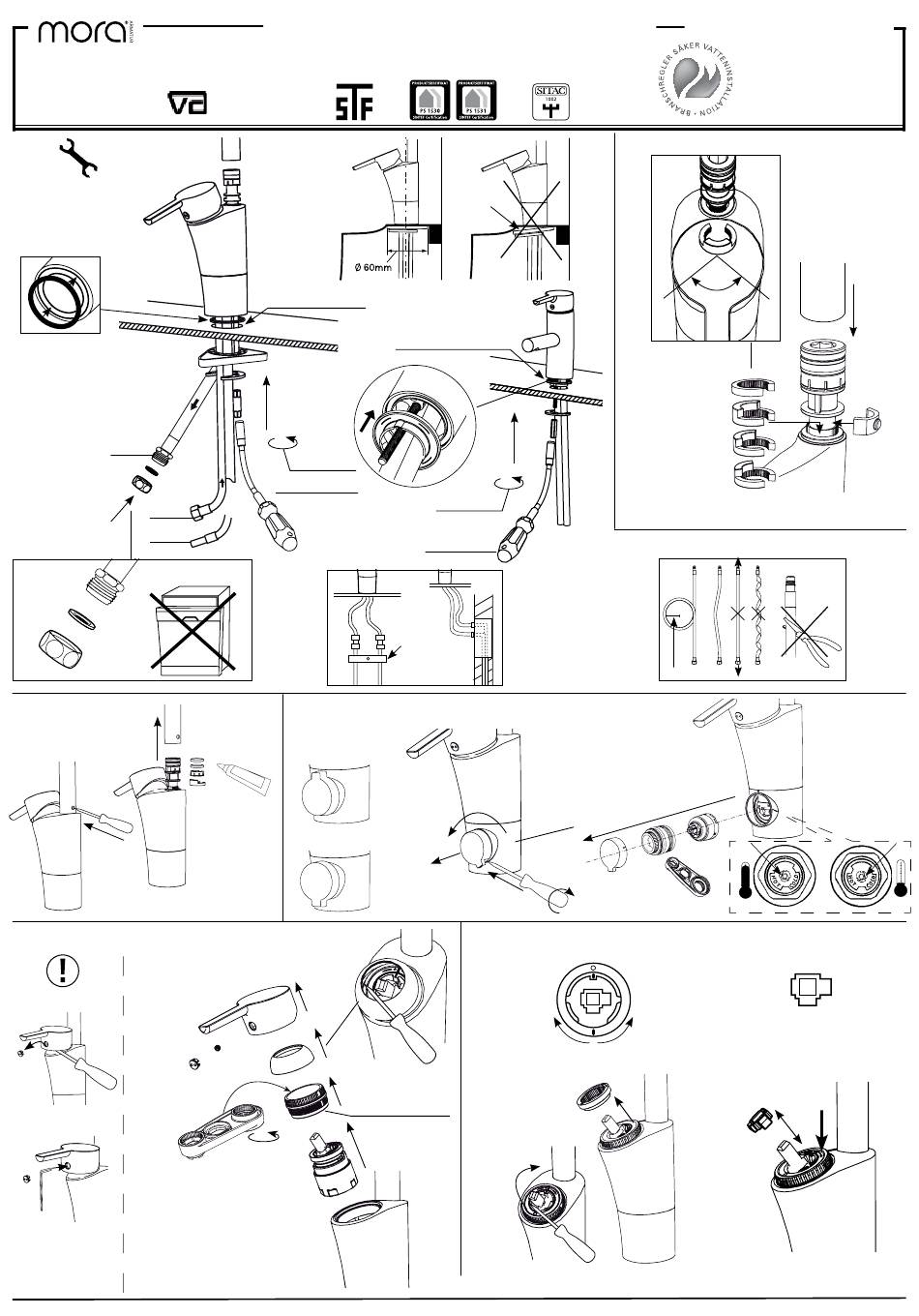

Monteringsanvisning / Installation instruction
VA 1.42/19511
VA 1.42/19512
VA 1.42/19513
Ø32–37 mm
x2
[1]
[2]
5-8 Nm
89 10 19
D
[3]
Alt.1
Alt.2
[3]
[4]
[5]
Mora MMIX
Ø33,5-37 mm
x1
[1]
5-8Nm
[2]
89 10 19
Klamring
Clamping
1
4
2
F
F:1
10-12 Nm
[6]
Rev. 009 – 12.06. MA nr 100 27 02
0367/10
0491/10
Kontroll Sintef
[3]
110°
360° Black
110° White
85° Blue
60° Green
min R=25mm
[3]
[2]
[1]
3
F:2
+
–
(a)
Denna produkt är anpassad till
Branschregler Säker Vatteninstallation.
Mora Armatur garanterar produktens
funktion om branschreglerna och
produktens monteringsanvisning följs.
B
[5]
[3]
[4]
50 %
75 %
60 %
(b)
[1]
1 (5)
