DEMONTAGE DU SYSTEME 2200

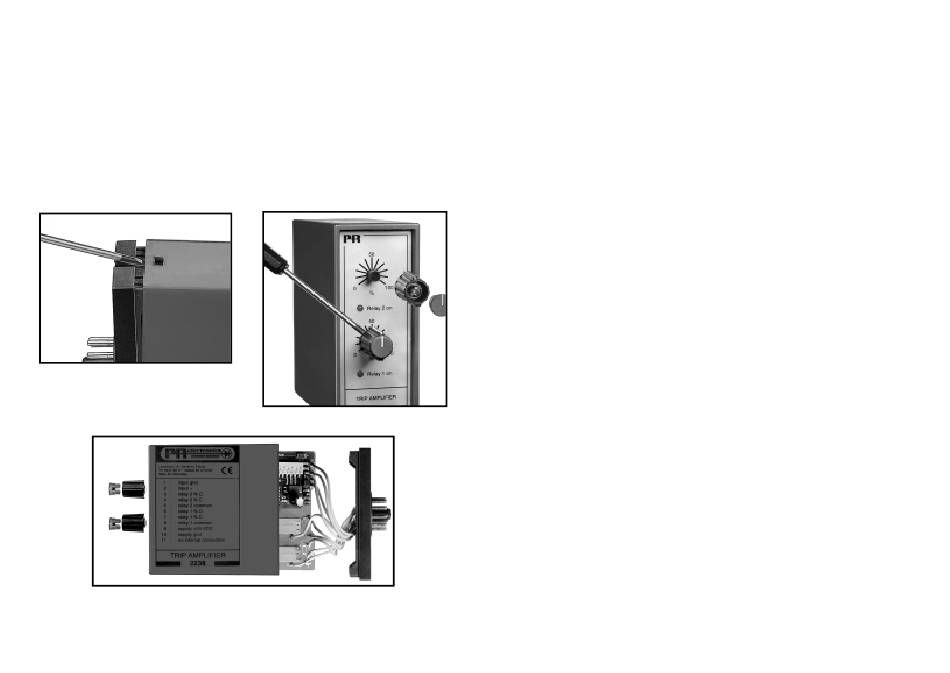

A l'aide d'un tournevis, dégagez la face arrière du module du boîtier (voir figure
1). Sur un module équipé de boutons, il faut retirer ces derniers pour pouvoir
extraire la carte à circuits imprimés (voir figure 2).
Vous pouvez maintenant extraire la face arrière du module ainsi que la carte à
circuits imprimés. Veuillez repérer la position de cette carte car il existe de
nombreuses positions possibles dans le boîtier. Lorsque vous extrayez la carte à
circuits imprimés, tirez sur celle-ci et évitez de tirer sur les fils (voir figure 3).
Vous pouvez maintenant déplacer les commutateurs et les cavaliers. Lorsque
vous assemblez la face arrière du module et le boîtier, veuillez vérifier que les fils
ne sont pas coincés.
Figure 1 : Séparation de la face
arrière et du boîtier.
Figure 3 : Extraction de la carte à circuits imprimès pour le
réglage des commutateurs et le remplacement des cavaliers.
26
All manuals and user guides at all-guides.com
Figure 2 : Retrait des boutons.
ALIMENTATION A DECOUPAGE 2220
Entrée tension de réseau
Isolation : 3,75 kVca
Sortie réglable : de 5 à 24 Vcc, max. 7 W
Protection contre les courts-circuits
Protection thermique contre les surcharges
Embase standard 11 pôles
APPLICATIONS :
Alimentation générale pour des systèmes de mesure simple fonctionnant avec
une tension stabilisée. La tension de sortie peut être réglée dans la gamme de 5
à 24 Vcc.
Le 2220 permet la connexion en série de 2 modules pour obtenir une
alimentation bipolaire ou pour obtenir une tension de sortie plus élevée.
CARACTERISTIQUES TECHNIQUES :
Le 2220 est basé sur la technologie du découpage secondaire assurant une
sortie réglable avec un rendement optimal.
La tension d'isolation de test entre l'entrée et la sortie est de 3,75 kVca. Ainsi, le
2220 est apte aux circuits PELV/SELV.
Le transformateur à double isolation assure une sécurité maximale et dispose
d'un fusible thermique qui protège le circuit d'entrée lorsque la température
interne dépasse 100°C. Le fusible est reactivé automatiquement.
MONTAGE :
Le 2220 utilise une embase standard 11 pôles et peut être monté dans toutes les
positions. Pour faciliter au mieux le refroidissement par convection naturelle, la
position verticale et un espace de 10 mm entre les modules avoisinants sont
recommandés.
ENTREE :
Alimentations standards selon les specifications. L'isolation galvanique est
assurée par le transformateur à double isolation.
