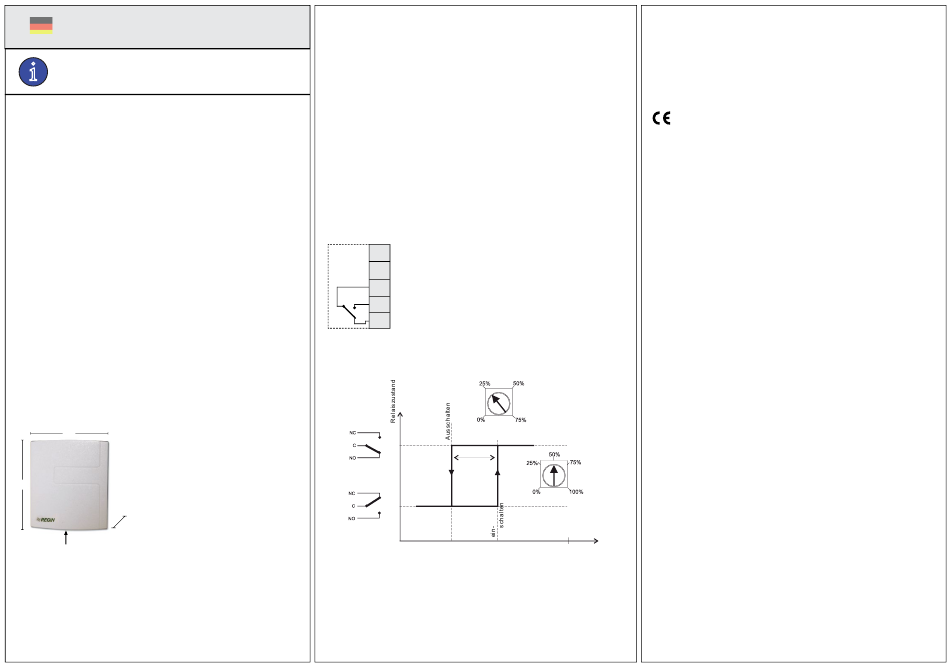

ANLEITUNG
DE
CO2RT-R / CO2RT-R-D
i
Lesen Sie diese Montageanleitung vor Installation
und Verdrahtung des Produktes durch
CO
-Fühler für die Wandmontage
2
CO2RT-R / CO2RT-R-D sind Fühler zur Messung der Kohlendioxid
(CO
) -Konzentration in Innenbereichen. Messbereich 0...2000 ppm
2
und Relaisausgang.
Technische Daten
Messprinzip
NDIR (Non-Dispersive Infrared
Technology)
Messbereich
0...2000 ppm
Ungenauigkeit bei 20 °C
< ± (50 ppm + 2 % des Messwerts)
Temperatureinfluss
Typ. 2 ppm/K
Langzeitstabilität
Typ. 20 ppm/Jahr
Zeitkonstante
< 90 Sekunden
Aufheizzeit
< 5 Minuten
Umgebungstemperatur
-5...55 °C
Feuchte
0...90 % rF (nicht kondensierend)
Schutzart
IP30
Schaltausgang
Max. Schaltspannung
50 V AC/60 V DC
Max. Schaltlast 1 A bei 50 V AC, 1 A bei 30 V DC
Min. Schaltlast
1 mA bei 5 V DC
Kontaktmaterial
Ag + Au, plattiert
85
100
30
All manuals and user guides at all-guides.com
Montage
Die CO2RT-R / CO2RT-R-D sollten an eine geeignete Stelle mit guter
Luftzirkulation montiert werden, an der repräsentative Messergebnisse zu
erwarten sind.
Montieren Sie den Fühler in eine Einbaudose oder direkt an die Wand.
Entfernen Sie die Frontabdeckung, indem Sie die Rastzunge im Gehäu-
seunterteil mit einem Schlitzschraubendreher 3 mm herunterdrücken
(siehe Pfeil in Abbildung). Drücken und drehen Sie den Schraubendre-
her, und ziehen Sie dabei gleichzeitig das Unterteil der Frontabdeckung
nach außen. Wenn das Unterteil der Frontabdeckung vom Unterteil des
Gehäuses gelöst wurde, muss die Abdeckung Richtung Gehäuseoberteil
geschoben werden, um sie aus den oberen Befestigungshaken zu lösen.
Verdrahtung
Versorgungsspannung 24 V AC ± 15 %, 50...60 Hz oder 15...35 V DC.
Verbrauch 3 W.
1
Versorgungsspannung 24 V AC
2
Masse 24 V AC
3
Bezugspotenzial
4
Normal offen
5
Normal geschlossen
Hysterese und Konzentration
Hysterese [% des eingestellten Messbereichs]
EIN
25 % des
Messbereichs
AUS
500
1000
Inbetriebnahme
Nach dem Einschalten des Fühlers dauert es ein paar Minuten, bis die
korrekten Werte angezeigt werden.
Kalibrierung
Die CO2RT-R/CO2RT-R-D sind bei Lieferung werksmäßig kalibriert
und brauchen deshalb nicht bei der Installation kalibriert zu werden.
Die CO2RT-R/CO2RT-R-D werden automatisch kalibriert, d. h., dass
für die gesamte Fühlerlebensdauer keine manuelle Rekalibrierung
notwendig ist.
Elektromagnetische Verträglichkeit (EMV)
Dieses Produkt entspricht den Anforderungen der EMV-Normen durch
Erfüllung der Normen EN 61000-6-1 und EN 61000-6-3 und trägt das
CE-Zeichen.
RoHS
Dieses Produkt entspricht den Anforderungen der Richtlinie 2011/65/
EU des Europäischen Parlamentes und des Europäischen Rats.
Kontakt
Regin Controls Deutschland GmbH,
Haynauer Str. 49, 12249 Berlin
Telefon: +49 30 779 94-0, Fax: +49 30 779 94-79
www.regincontrols.com, info@regincontrols.de
Level [% des Messbereichs]
2000
ppm
4
