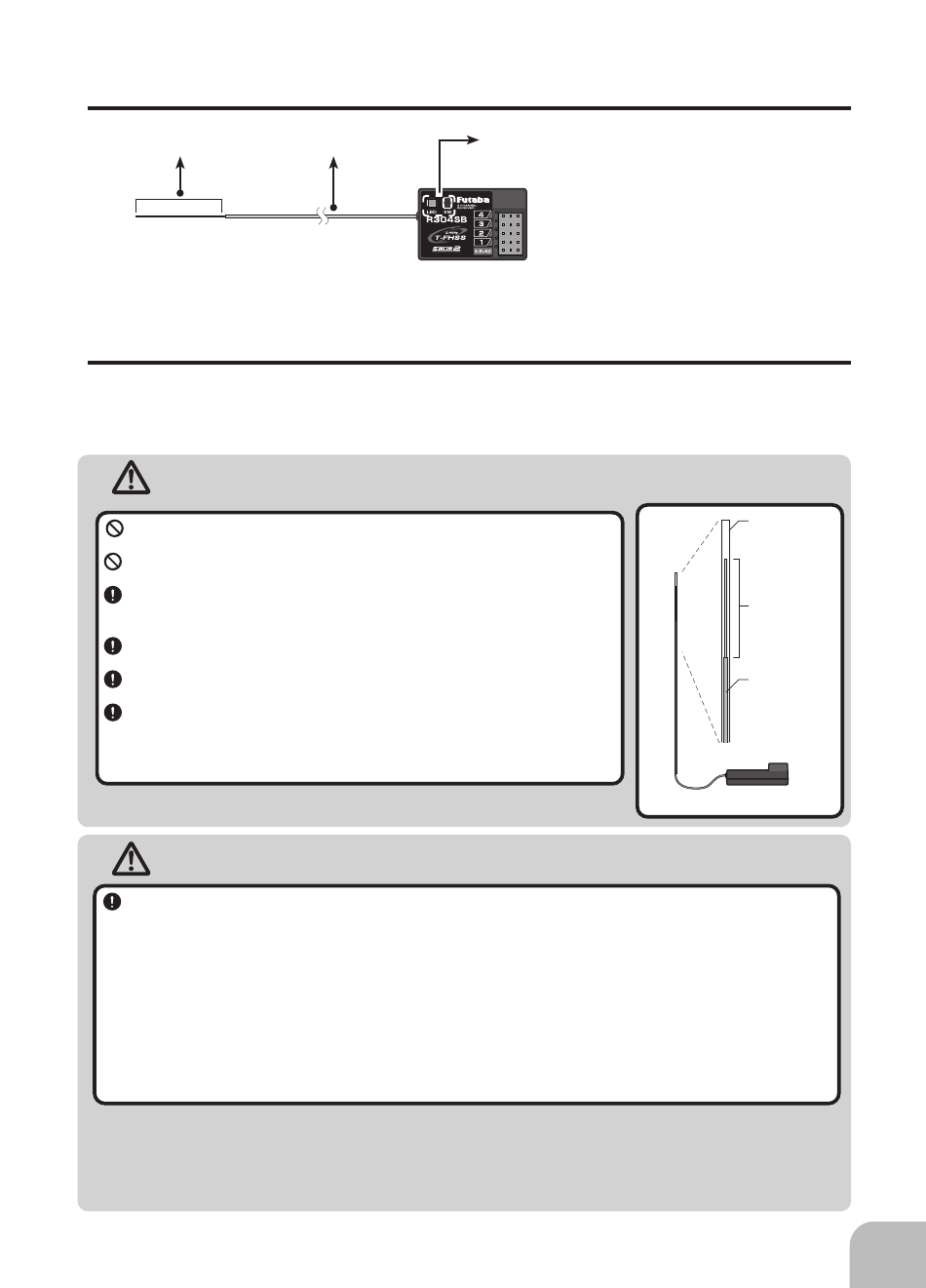

Terminologie du récepteur
Antenne
*R304SB-E(for EP Car) has built-in antenna.
Installation récepteur
Installez le récepteur R304SB sur la voiture comme suit:
La plage de fonctionnement peut réduire, en fonction de l'endroit où le récepteur et
l'antenne sont montés.
Avertissement
Ne pas couper ou enrouler le fil de l'antenne de réception.
Ne pliez pas le câble coaxial.
Installation de l'antenne dans la position la plus haute possible, com-
me illustré sur la figure.
Mettre l'antenne dans le tube d'antenne pour le protéger .
Placez l'antenne aussi loin des sources moteur, ESC et autres.
Enroulez le récepteur avec quelque chose de doux, tel que du caou-
tchouc mousse, pour éviter les vibrations. Si il ya une chance de se
mouiller, mettre le récepteur dans un sac ou un ballon étanche .
Prudence
Toujours utiliser R304SB, R304SB-E dans les conditions suivantes:
Batterie: tension 4,8 ~ 7.4V (pile sèche ne peut pas être utilisée)
Adaptée aux notes du récepteur et servo connecté.
RX MODE: "T-FHSS (HIGH)" ou "T-FHSS (NORM)"
Emetteur - "T-FHSS (HIGH)" Mode: servo numérique Futaba
Emetteur mode- "T-FHSS (NORM)" Mode: Futaba tous servo
Dans d'autres conditions, l'ensemble ne fonctionne pas, ou les performances ne seront pas affichée même si elle fonctionne. En outre, il peut causer des problèmes avec les servos et d'autres
équipements. Futaba ne sera pas responsable des dommages, etc causée par la combinaison avec les produits d'autres sociétés.
Réglage du mode de transmission
Réglez l'émetteur sur le "(HIGH) T-FHSS mode" ou "T-FHSS (NORM) mode".
Note: Seuls les servos numériques (y compris BLS) peuvent être utilisés dans le mode T-FHSS (HIGH).
Cable coaxial
R304SB
bouton liaison/LED
Connecteurs
4
3
2
1
S.BUS2 :Power /S.BUS2 connecteur
L'alimentation du récepteur peut être connecté au
connecteur S-BUS2 ou l'une des voies 1-4.
:servo voie 4(CH4)
:servo voie 3(CH3)
:Servo gaz(CH2)
:Servo direction(CH1)
Antenna
tube
Antenna
Coaxial
cable
R304SB
31
