Fiche technique
VH VH-AC24
（L'équipement auxiliaire）Rallonge de tuyau d'échappement
La rallonge du tuyau d'air de refroidissement (Ø 125 mm, longueur 5 m) est utilisée lorsque le climatiseur ne peut pas
être placé suffisamment près de l'endroit à refroidir.

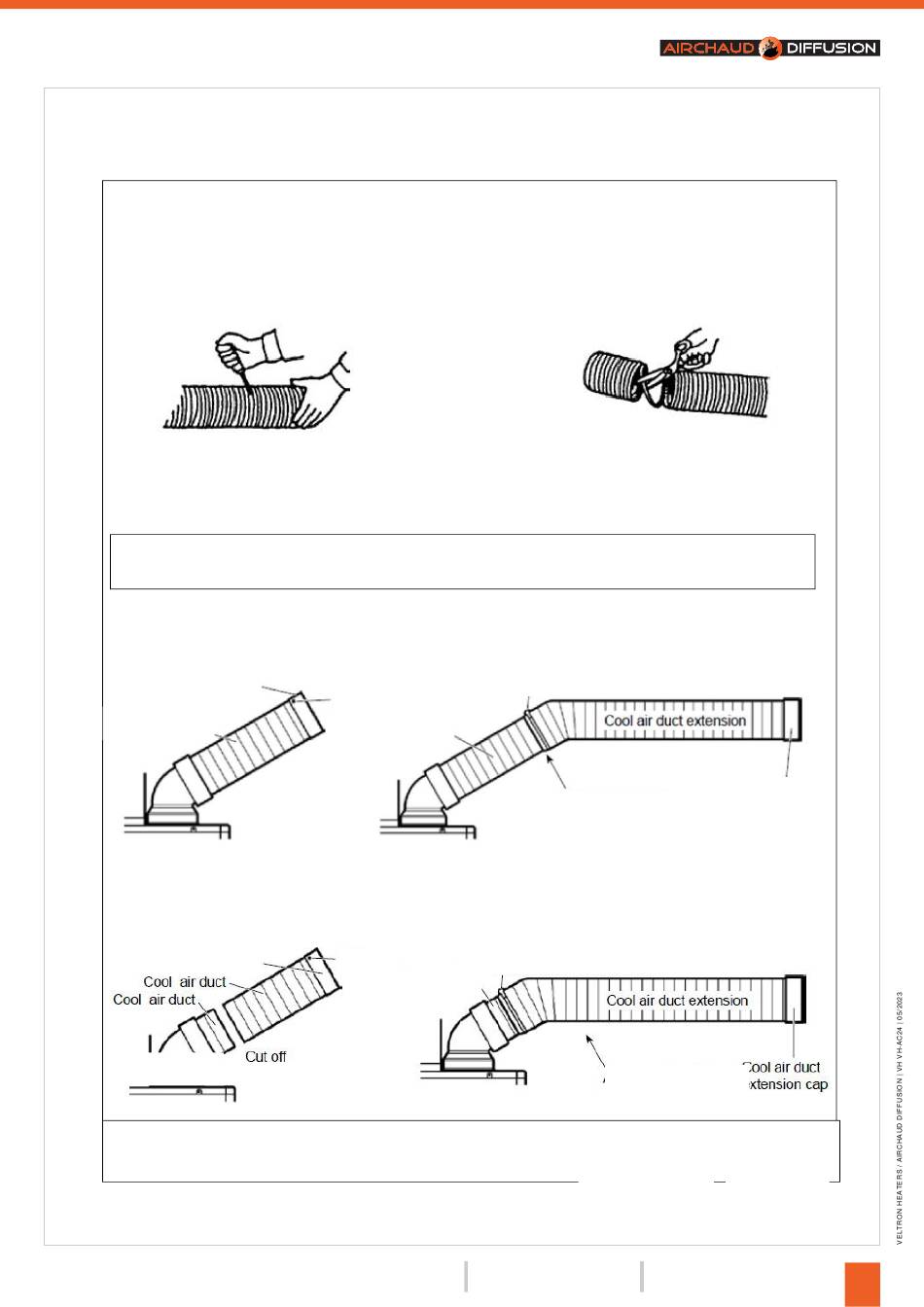

● Coupe de la rallonge du tuyau d'air de refroidissement
Le tube d'extension de l'air de refroidissement peut être coupé à la longueur appropriée comme suit :
①Faire un trou dans le tube de rallonge au niveau du
coupe②Couper la circonférence du tube de rallongeà l'aide d'un tournevis à lame
plate ou d'un outil similaire.
● Modification du
diamètre
Pour réduire le diamètre du tuyau d'air de refroidissement, tournez-le vers la gauche, ce qui augmente le débit d'air.
Remarque Ne
climatiseur et entraîner un dysfonctionnement.
● Raccordement du tube d'extension au tuyau d'air de refroidissement
① Desserrer les vis de la buse et retirer la buse du tuyau.
②aMonter le tuyau de rallonge sur le tuyau d'air de refroidissement, en rétrécissant l'extrémité de manière à ce
que les extrémités des tuyaux soient serrées l'une contre l'autre, puis serrer la vis du tuyau.
③aFixer la buse du tube d'extension au tube d'extension avec de la colle.
Buse
Tuyau d'air de
refroidissement
Connexion d'un tube iPi à un tube d'air de refroidissement coupé
●
①Fixer le tuyau d'air de refroidissement.
②aMonter le tuyau de rallonge sur le tuyau d'air de refroidissement, en rétrécissant l'extrémité de manière à ce
que les extrémités des tuyaux soient serrées l'une contre l'autre, puis serrer la vis du tuyau.
③aFixer la buse du tube d'extension au tube d'extension avec de la colle.
Buse
Toru
Tuyau d'air de
refroidissement
Airchaud Diffusion - 35 route de Colmar, 67600 Sélestat
SIRET : 444 448 898 00015
ou pinces coupantes
rendez pas le tube d'extension trop fin. Cela pourrait nuire aux performances du
vis
Tuyau d'air de
refroidissement
Vis
Tuyau d'air de
refroidissement
Point de
coupe
point de
Couper à travers
Tournevis Ø130 (en option)
Tube de rallonge
Sac d'endossement
Tournevis Ø130 (en option)
Tube de rallonge
Sac d'endossement
Tél. : 03 88 08 67 05
Fax : 03 88 08 67 39
Tube de rallonge buse
Tube de
rallonge buse
