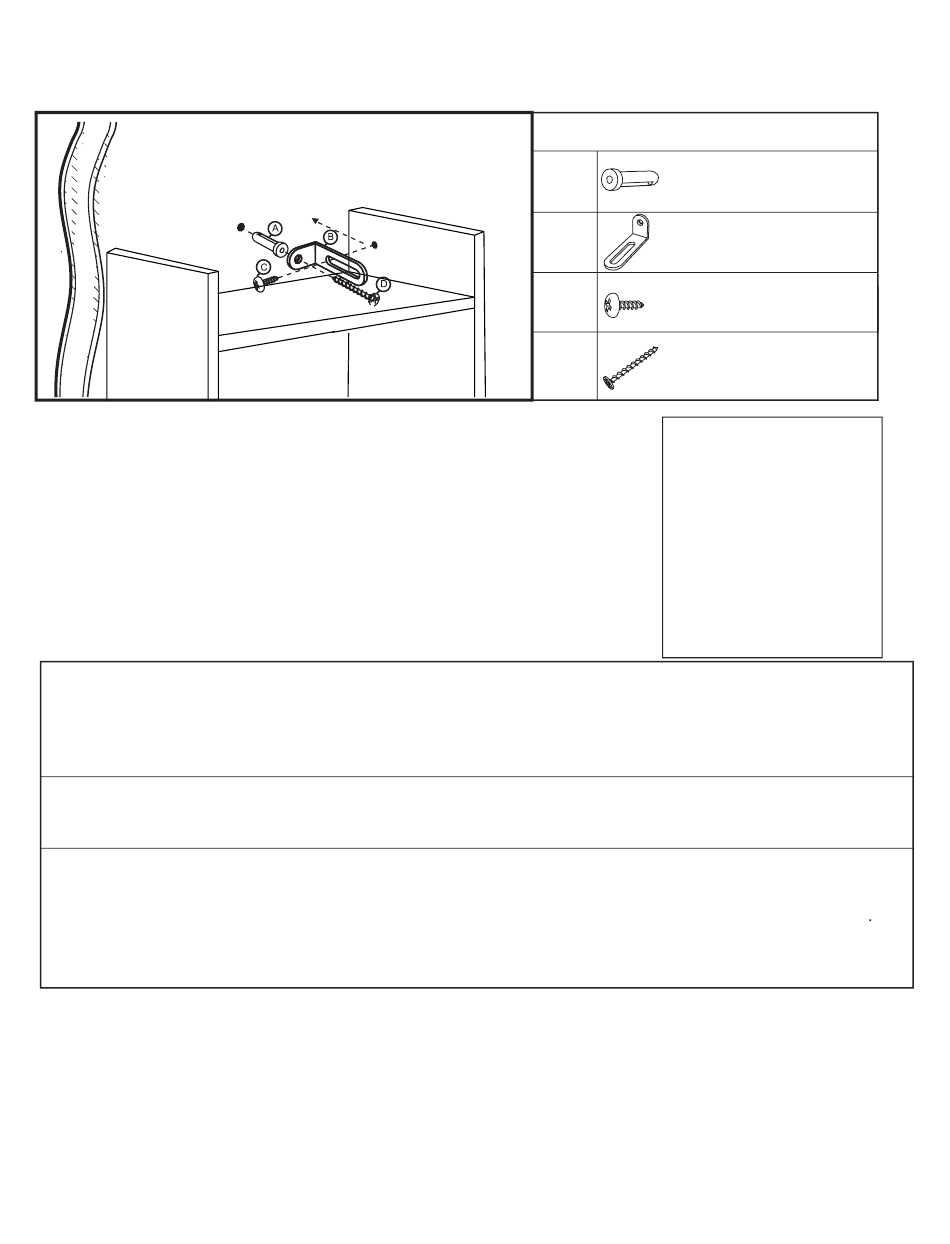

Safety Wall Mount for Wood Items / Montaje en Pared con Protección para Accesorios de Madera /
Fixation murale sécuritaire pour l es articles en bois /
(wahlfreie) sichere Wandbefestigung für Holzgegenstände
Mounting Instructions / Intrucciones de Montaje / Directives de montage / Anleitung zur Befestigung:
Follw the instruction for the top of the unit (2 sets)
Siga las direcciones para la parte superior de la unidad (2 juegos)
Suivez les instructions pour le dessus de l'unité (2 ensembles)
Befolgen Sie die Anweisungen auf dem Stück oben (2 Mal)
1. Place mounting bracket (B) at the desired position on your wall according to the height of your unit. Mark the hole position on the wall wiht a pencil.
1. Coloque el asa de montaje (B) en la posición deseada en su pared de acuerdo con la altura de la unidad. Marque la posición de la perforación en
la pared con lápiz.
1. Placez le support de fixation (B) dans la position désirée sur votre mur en fonction de la hauteur de votre unité. Faites une marque avec votre crayon
pour indiquer où vous percerez le trou.
1. Winkeleisen (B) an die gewünschte Stelle an der Wand je nach Höhe des Möbelstücks halten. Loch am Winkeleisen mit einem
Bleistift an der Wand markieren.
2. Drill a hole on the pencil marl on the wall. Insert the plastic anchor (A) into the wall
2. Haga una perforación en la pared en la marca hecha con lápiz. Inserte el taquete de plástico (A) en la pared.
2. Percez un trou à l'endroit indiqué sur le mur. Insérez le dispositif d'ancrage (A) dans le mur.
2. An der Bleistiftmarkierung an der Wand ein Loch bohren. Plastikwandanker (A) in das Loch an der Wand schieben.
3. Place the mounting bracket (B) and screw the wood screw (C) into pre-drill hole on the top of the unit. Move the unit close
to the wall. Adjust the sliding bracket(B) if needed. Screw the dry-wall screw (D) into the wall anchor (A).
3. Coloque la ménsula de montaje (B) y atornille los tornillos para madera (C) en la perforación ya hecha en la parte superior de la unidad. Mueva la unidad más
cerca de la pared. Ajuste la ménsula deslizante (B) si es necesario. Atornille el tornillo para cartón de yeso (D) en el taquete de pared (A).
3. Placez le support de fixation (B) et serrez la vis pour bois (C) dans le trou percé à l'avance sur le dessus de l'unité. Placez l'unité plus près du mur.
Ajustez la fixation coulissante (B) si nécessaire. Serrez la vis pour cloison sèche (D) dans le dispositif d'ancrage mural (A).
3. Das Winkeleisen (B) am Möbelstück anbringen und die Holzschraube (C) in das vorgebohrte Loch oben am Stück schrauben. Das Stück näher an die
Wand schieben. Das verschiebbare Winkeleisen (B) falls notwendig etwas verschieben. Die Schraube für die Gipsplatte (D) in die
Wandverankerung (A) schrauben
NOTE: For Safe Mounting, it is essential to use the proper hardware for your wall type (wood, drywall, concrete, etc.) Contact your local hardware store for assistance if necessary.
NOTA: Para un Montaje Seguro, es esencial usar los implementos adecuados para el tipo de su pared (madera, cartón de yeso, concreto, etc.) Acuda a la ferretería de su localidad para
asistencia si es necesario. Instale en los barrotes siempre que sea posible.
REMARQUE : Pour un montage en toute sécurité, il est essentiel d'utiliser le dispositif qui convient à votre mur (cloison sèche, béton, etc.) Communiquez avec votre quincaillerie locale si
vous avez besoin d'aide. Montez sur les boulons de bois si possible.
HINWEIS: Zum sicheren Anbringen müssen die richtigen Werkzeuge und Kleinteile für Ihre Wandart (Holz, Gipsplatten, Beton, usw.) benutzt werden. Wenden Sie sich an Ihren Baumarkt
vor Ort wenn Sie Hilfe brauchen. Befestigen Sie die Schrauben wann immer möglich in Holz.
All manuals and user guides at all-guides.com
- 17 -
Part List / Lista de Componentes / Liste des pièces / Teileliste:
(A) Plastic wall anchor
(A) Taquete de plástico para pared
2
(A) Dispositif d'ancrage au mur en plastique
(A) Wandanker aus Kunststoff
(B) Metal mounting bracket
(B) Asa de montaje metálica
2
(B) Support de fixation en métal
(B) Winkeleisen aus Metall
(C) Wood screw
(C) Taquete para madera
2
(C) Vis à bois
(C) Holzschraube
(D) Dry-wall screw
(D) Tornillo para pared de cartón de yeso
2
(D) Vis pour cloison sèche
(D) Gipsplattenschraube
Tools needed/ not included
Herramientas requeridas/ no incluidas
Outilis requis/ non fournis
Benötigtes Werkzeug/ liegt nicht bei
* Phillips Screwdriver
Desarmador de estrella (Phillips)
Tournevis Phillips
Kreuzschlitzschraubenzieher
* Pencil
Lápiz
Crayon
Bleistift
* Power Drill
Taladro eléctrico
Perceuse électrique
Elektrobohrer
