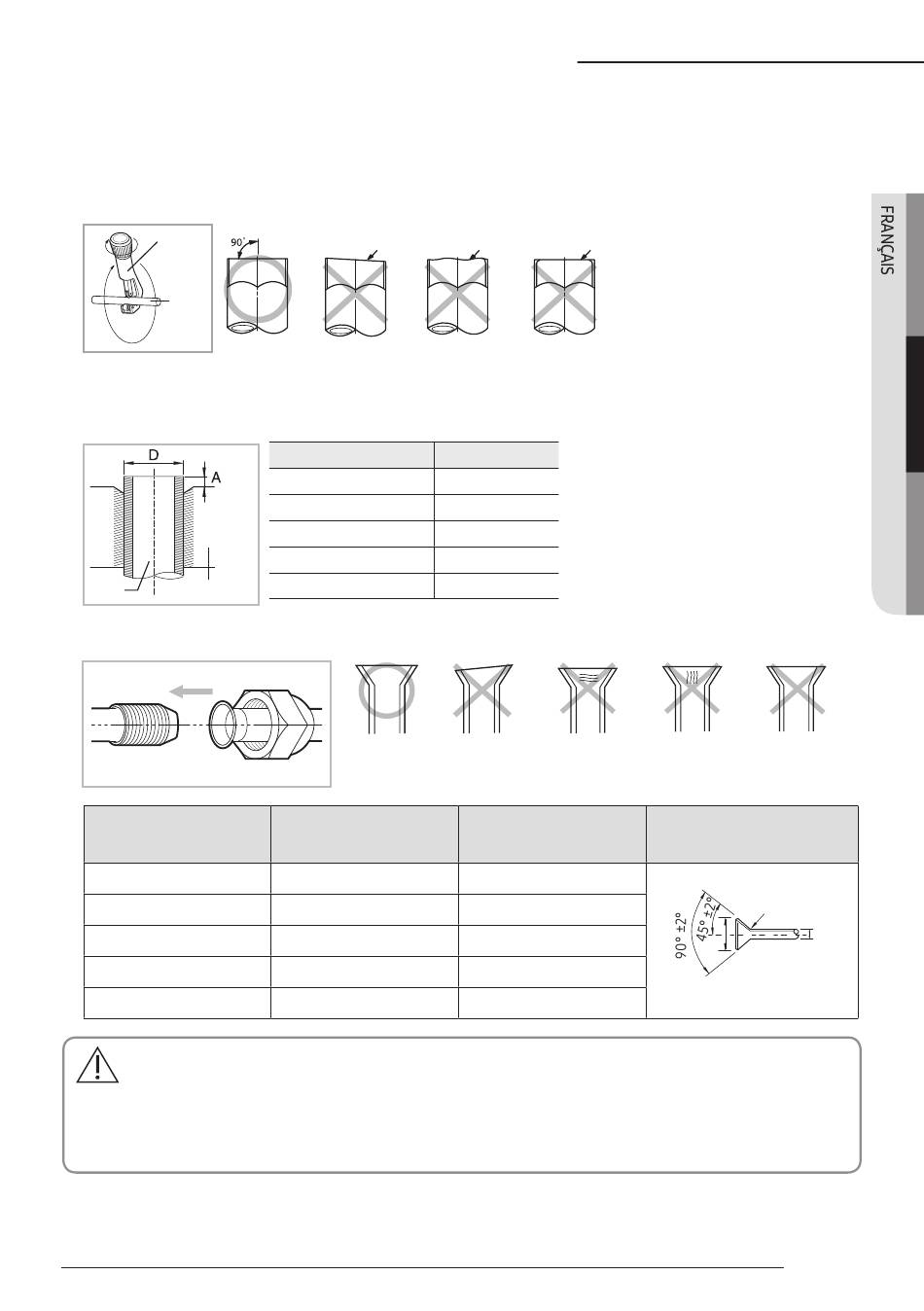

Découpage/évasement des tuyaux
1. Assurez-vous d'avoir les bons outils. (coupe-tuyaux, alésoir, outil à évaser et porte-tuyau)
2. Si vous souhaitez raccourcir les tuyaux, coupez-le à l'aide d'un coupe-tuyau, tout en prenant garde de garder
l'extrémité de la coupe à un angle de 90°, par rapport à l'extrémité du tuyau. Référez-vous aux illustrations ci-
dessous pour les bons et les mauvais exemples des découpes.
Coupe-
tuyau
Tuyau
3. Pour éviter toute fuite de gaz, retirez toutes les bavures de l'extrémité du tuyau, à l'aide d'un alésoir.
4. faites coulissez un raccord conique sur le tuyau, puis modifiez l'évasement.
Evasement
Tuyau
5. Vérifiez que l'évasement est correct, en vous référant aux illustrations ci-dessous, indiquant le mauvais évasement.
Diamètre extérieur
(D,mm)
Ø 6,35
Ø 9,52
Ø 12,70
Ø 15,88
Ø 19,05
ATTENTION
• Si les tuyaux exigent une soudure, assurez-vous que l'azote exempt d'oxygène) circule dans
le système.
• La fourchette de la pression à l'azote est comprise entre 0,02 ~ 0,05MPa.
Oblique
Diamètre extérieur (D)
Profondeur (A)
ø6,35 mm
ø9,52 mm
ø12,70 mm
ø15,88 mm
ø19,05 mm
Correct
Couple de connexion
(N•m)
14~18
34~42
49~61
68~82
100~120
Grossier
Bavure
1,3 mm
1,8 mm
2,0 mm
2,2 mm
2,2 mm
Incliné
Surface
endommagée
Dimension d'évasement
(L,mm)
8,7~9,1
12,8~13,2
16,2~16,6
19,3~19,7
23,6~24,0
Epaisseur
Fissure
inégale
Forme d'évasement
(mm)
R 0,4 à 0,8
D
L
Français
