INSTRUCTIONS DE MISE EN ŒUVRE

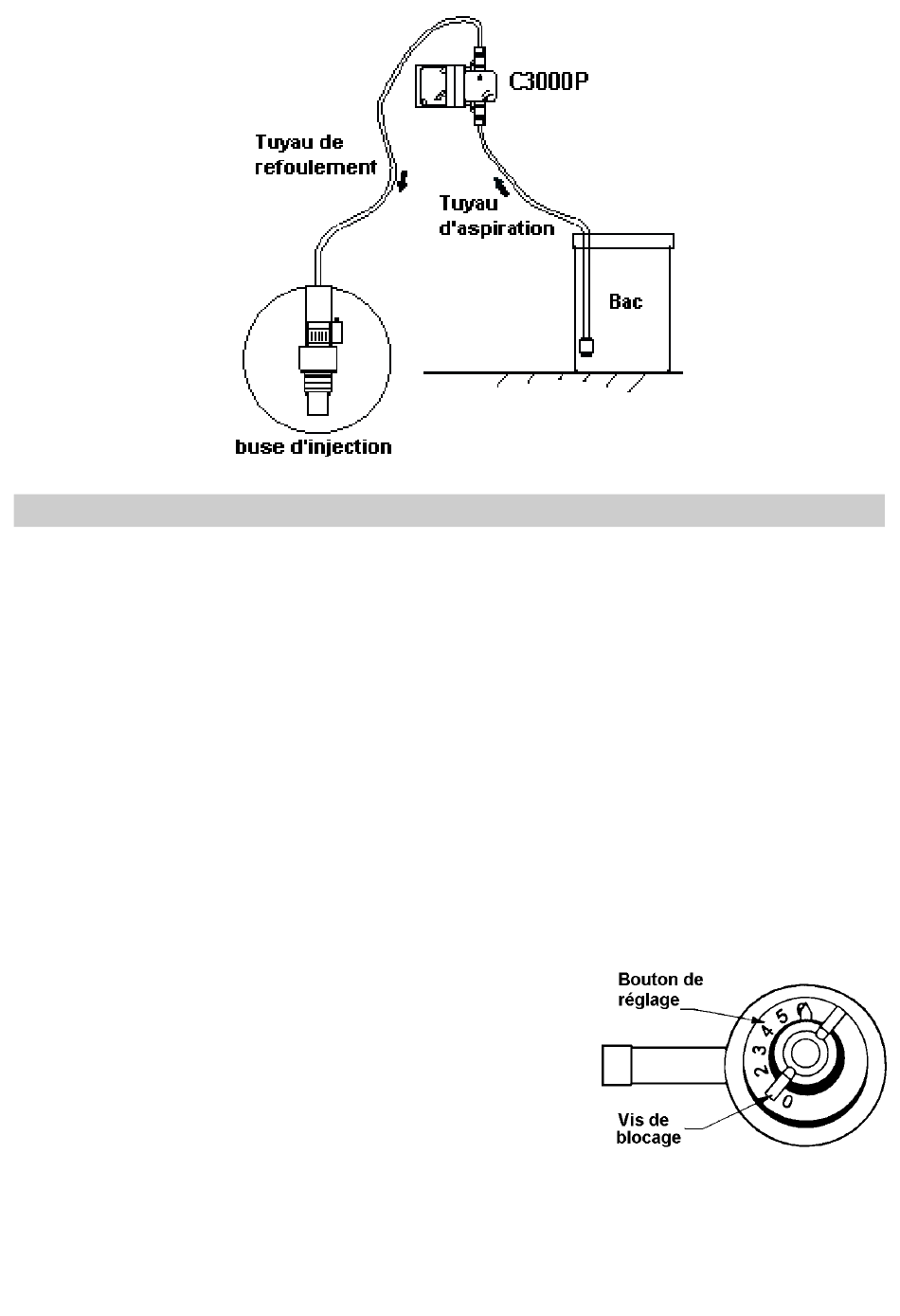

1. FIXATION DES TUYAUX
A. Connectez le tuyau d'aspiration sur l'adaptateur inférieur du corps de pompe.
B. Coupez l'autre extrémité du tuyau d'aspiration de façon à ce que la crépine, une fois fixée,
arrive à 5 cm du fond du bac ; ceci afin de prévenir l'obstruction du tuyau.
C.
Connectez le tuyau de refoulement sur l'adaptateur supérieur du corps de pompe. Installez, à
l'autre extrémité du tuyau, la buse d'injection.
D.
Fixer les tuyaux d'aspiration et refoulement à l'aide des colliers de serrage.
2. AJUSTEMENT DE LA SORTIE
Le débit des pompes C-3000P peut être ajusté dans une plage de 5 % à 100 % de leur débit
nominal. Leur débit est ajusté à l'aide d'une came qui limite la course de la membrane. Ce
mécanisme permet un grand nombre de position dans la plage de débit.
L'augmentation de la pression dans le système, la hauteur d'aspiration et la viscosité du fluide à
injecter engendrent une diminution du débit. La pompe doit donc être de capacité supérieure, pour
prendre en compte ces facteurs. Nous conseillons de choisir une pompe dont le débit peut
permettre un ajustement à mi-échelle pour prévenir ces pertes en ligne.
Pour ajuster la sortie de pompe :
1. S'assurer que la pompe est bien arrêtée.
2. Retirer le capot plastique.
3. Desserrer la vis de blocage.
4. Tourner le bouton de réglage sur la position désirée.
5. Maintenir le bouton de réglage en position et serrer la vis
de blocage.
6. Remettre le capot plastique.
3.
MESURE DE LA SORTIE
