À propos des cordons d'alimentation CC
Si votre plateau d'extension est dotée d'une option d'alimentation CC, consultez les
informations suivantes.

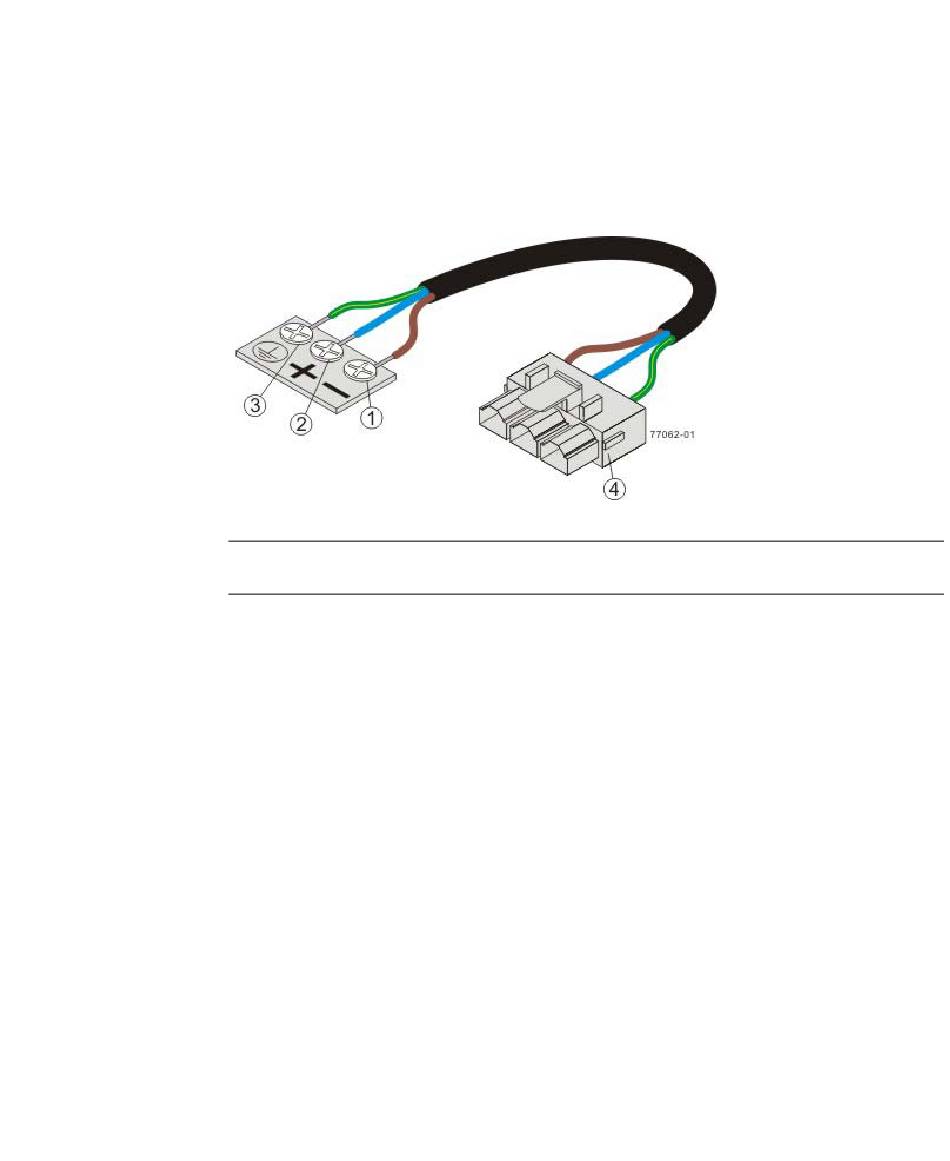

Alimentation électrique CC
FIGURE 5-1
Alimentation (négative), fil marron, –48 VCC
1
Retour (positif), fil bleu
2
Chaque module alimentation-ventilateur a deux connecteurs d'alimentation CC.
■
Veillez à utiliser une source d'alimentation séparée pour chaque module
alimentation-ventilateur dans le plateau d'alimentation pour garantir la
redondance de l'alimentation. Vous pouvez, éventuellement, raccorder chaque
connecteur d'alimentation CC sur un même module alimentation-ventilateur à
une source différente pour une redondance supplémentaire.
Un disjoncteur bipolaire de 30 ampères doit être utilisé entre la source
■
d'alimentation CC et le plateau d'extension pour assurer une protection contre les
surintensités et les courts-circuits.
Terre, fil vert/jaune
3
Connecteur d'alimentation CC
4
Chapitre 5
Mise sous tension de la baie de disques
43
