Table des Matières

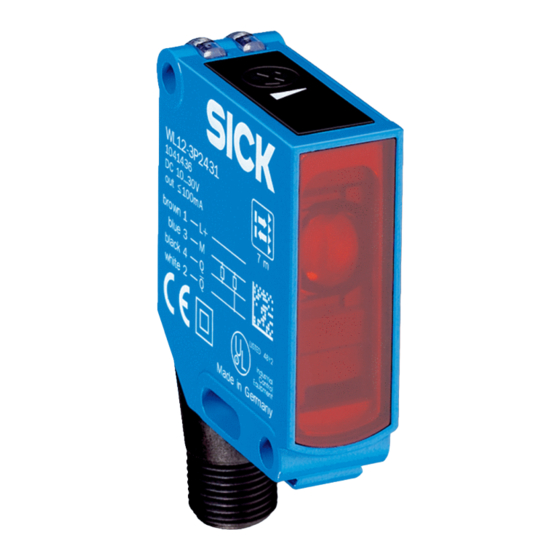

WL12-3P1131
W12-3
CAPTEURS PHOTOÉLECTRIQUES

Publicité

Table des Matières
loading

Manuels Connexes pour SICK W12-3

Sommaire des Matières pour SICK W12-3

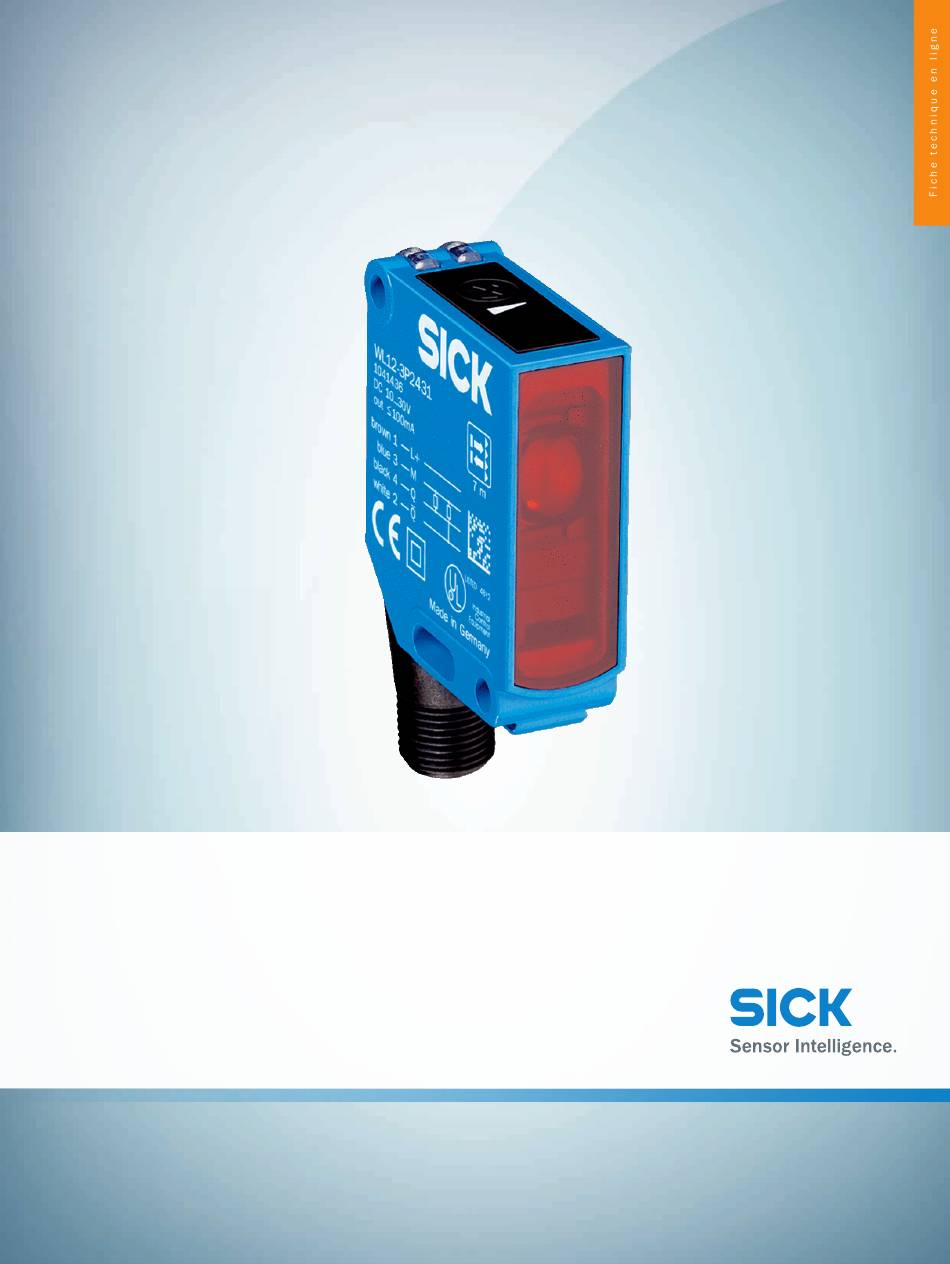

  • Page 1 WL12-3P1131 W12-3 CAPTEURS PHOTOÉLECTRIQUES...

  • Page 2: Informations De Commande

    WL12-3P1131 | W12-3 CAPTEURS PHOTOÉLECTRIQUES Informations de commande Type Référence WL12-3P1131 1041437 Autres modèles d'appareil et accessoires www.sick.com/W12-3 illustration non contractuelle Caractéristiques techniques détaillées Caractéristiques Principe du capteur / de détection Barrière réflex, autocollimation Dimensions (l x H x P) 15,6 mm x 48,5 mm x 42 mm Forme du boîtier (émission de lumière) Rectangulaire Distance de commutation max.
  • Page 3 WL12-3P1131 | W12-3 CAPTEURS PHOTOÉLECTRIQUES Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC  Ondulation résiduelle ≤ 5 V   Consommation ≤ 30 mA  Sortie de commutation Fonction de commutation Antivalent Type de commutation Commutation claire/sombre Tension du signal PNP HAUT / BAS > Uv - 2,5 V / ca. 0 V Courant de sortie I 100 mA...

  • Page 4: Possibilités De Réglage

    WL12-3P1131 | W12-3 CAPTEURS PHOTOÉLECTRIQUES ECl@ss 9.0 27270902 ETIM 5.0 EC002717 ETIM 6.0 EC002717 UNSPSC 16.0901 39121528 Possibilités de réglage WL12-3, WSE12-3 ②  LED d'état jaune : état réception de lumière ③  Tension d'alimentation active ⑥  Réglage de sensibilité : potentiomètre Schéma de raccordement...

  • Page 5: Caractéristique

    WL12-3P1131 | W12-3 CAPTEURS PHOTOÉLECTRIQUES Caractéristique WL12-3 1000 Sensing range Sensing range typ. max. (feet) (3.28) (6.56) (9.84) (13.12) (16.40) (19.69) (22.97) Distance in m (feet) ①  Réflecteur PL80A ②  Réflecteur C110A ⑥  Réflecteur PL20A ⑦  Bande réflecteur Graphique de la portée WL12-3 (3.28) (6.56)

  • Page 6: Accessoires Recommandés

    WL12-3P1131 | W12-3 CAPTEURS PHOTOÉLECTRIQUES Plan coté (Dimensions en mm (inch)) WL12-3, WSE12-3 (0.94) (0.39) (1.65) 29.9 (1.18) 15.6 (0.61) 12.9 (0.51) (0.29) (0.24) 23.1 (0.91) 19.4 (0.76) ①  Axe optique ②  LED d'état jaune : état réception de lumière ③  Tension d'alimentation active ④  Filetage de fixation M4, profondeur de 4 mm...
  • Page 7 WL12-3P1131 | W12-3 CAPTEURS PHOTOÉLECTRIQUES Description succincte Type Référence Systèmes de serrage et d'alignement Support de serrage double pour montage en queue d'aronde, aluminium (anodisé), avec BEF-DKH-W12 2013947 matériel de fixation Support de serrage pour montage en queue d'aronde, aluminium (anodisé), avec maté-...

  • Page 8: Dans Le Monde Entier, Près De Chez Vous

    SICK en breF SICK est l’un des principaux fabricants de capteurs et de solutions de détection intelligents pour les applications industrielles. notre gamme unique de produits et de services vous fournit tous les outils dont vous avez besoin pour la gestion sûre et efficace de vos processus, la protection des personnes contre les accidents et la prévention des dommages environnementaux.
