NEXTHERM SMARTPACK2 Guide D'installation page 21

Vérifiez l'étanchéité du circuit lors de la mise en service et environ un mois après (détection d'une fuite de
moins de 5g / an)
9 Description des émetteurs (plancher chauffant)
Les émetteurs neufs sont réalisés avec du tube cuivre de qualité frigorifique 3/8" (Ø9.52 x 0,6mm) et ont
une longueur de 90 à 110m. L'installateur doit vérifier que la répartition du fluide et donc de la puissance,
se fasse harmonieusement sur l'ensemble de l'installation.
Pour des raisons de distribution de fluides correcte entre les boucles de plancher chauffant, il est
nécessaire de traiter les différents niveaux de l'habitation par des modules indépendants, ce qui facilite
également la régulation de température.
Les distributeurs /collecteurs ne doivent pas être enfouis dans la dalle mais au contraire parfaitement
accessibles. Les brins des distributeurs doivent avoir une longueur identique et ne doivent pas être ni
raccourcis ni allongés.
La mise en place et la mise en œuvre de la chape, se font conformément aux prescriptions données par
les DTU pour les planchers chauffants hydrauliques sauf en ce qui concerne la nature du tube et du fluide
caloporteur.
Les cycles de fonctionnement pour la montée en température de la dalle sont à programmer sur une
horloge car la température de départ ne peut être régulée.
Les planchers chauffants doivent être conçus et installés de façon que la température de surface des sols
finis ne puisse dépasser 28°C en aucun point (article 35.2 de l'arrêté du 23 juin 1978).
La puissance maximale admissible ne doit pas dépasser 90W/m2 de plancher.
Les émetteurs déjà implantés sont censés émettre environ 18W par mètre de tube (avec un pas de 0.2m)
Vérifiez impérativement la longueur et le nombre de boucles pour déterminer la puissance à installer.
Vérifiez la corrélation avec les capteurs.

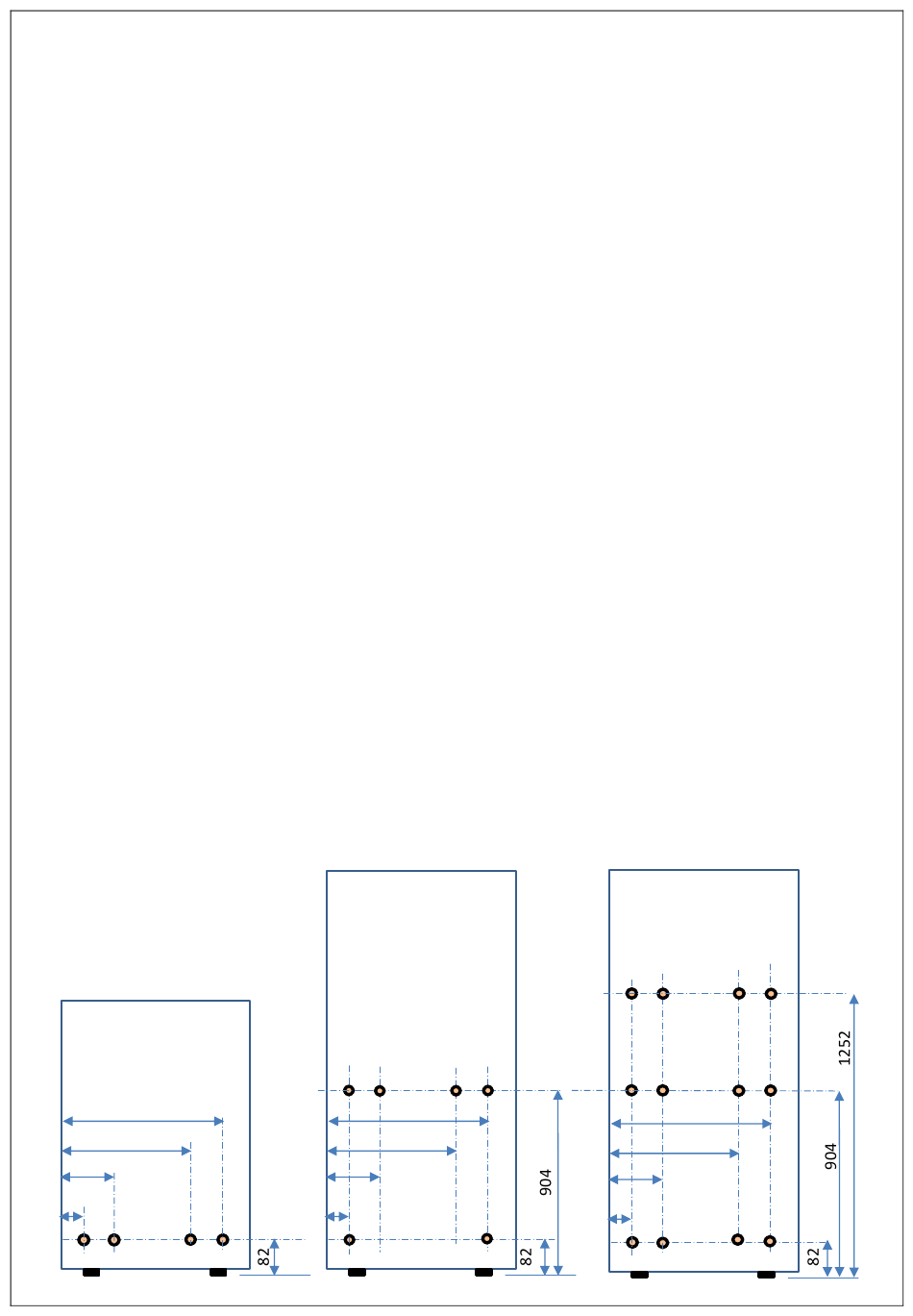

10 Raccordement thermodynamique (vue arrière)
Vue arrière
habillage
1 module
490
418
182
110
Vue arrière
habillage
2 modules
490
418
182
110
Ind : AF Mars 2021 / Page 21
Vue arrière
habillage
3 modules
490
418
182
110
