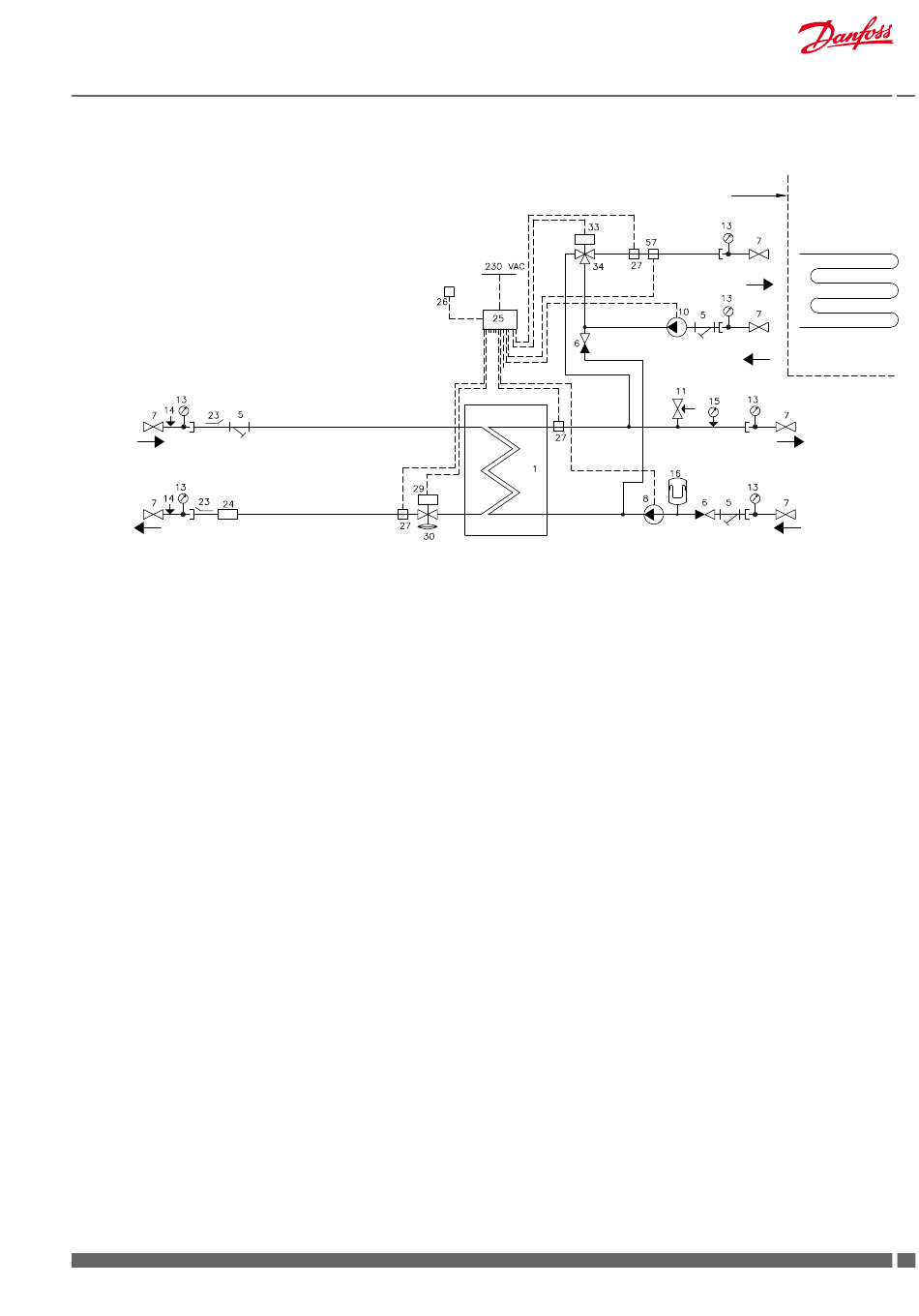

5.3 VX Solo II H2 (ECL 210/A260.1d) - 2 circuits de Chauffage
Alimentation
Primaire
Retour
Primaire
1
Échangeur à plaque, HE, avec isolation
5
Filtre
6
Clapet anti-retour
7
Vanne à bille
8
Pompe de circulation Chauffage HE
10
Pompe de circulation Pl. Ch.
11
Vanne de sécurité, Ch.
13
Thermomètre
14
Enveloppe pour manomètre
15
Manomètre
16
Vase d'expansion
23
Enveloppe de sonde pour compteur de chaleur ½"
24
Gabarit pour compteur de chaleur, 3/4" x 110 mm
25
Régulateur Danfoss ECL 210/A260.1d
26
Sonde extérieure Danfoss ESMT
27
Sonde Danfoss ESMC
29
Actionneur Danfoss AMV13
30
Contrôleur de débit Danfoss avec vanne de régulation AHQM intégrée
33
Actionneur Danfoss AMV150
34
Vanne 3 voies VMV 30/15
57
Contrôle de température de sécurité Jumo AT
Danfoss District Energy
VI.GP.P1.04 / 140B8757
VX Solo II
Limite de fourniture
Alimentation
Pl. Ch.
Retour
Pl. Ch.
Alimentation
Ch.
Retour
Ch.
.
5 5
