Manuels Connexes pour Yaesu M-1
Sommaire des Matières pour Yaesu M-1

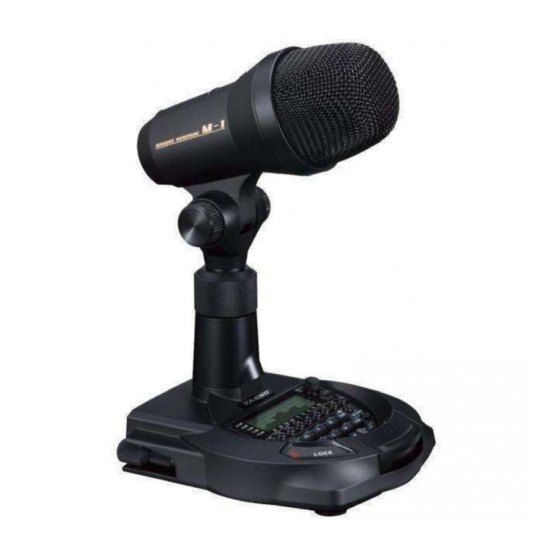

- Page 2 DESCRIPTION Le Yaesu M-1 est un microphone de bureau innovant et de haute qualité, conçu pour les opérateurs exigeants. Il est doté d'éléments microphoniques combinés à condensateur et dynamiques. L'élément de microphone à condensateur produit une réponse en fréquence plus importante et des caractéristiques audio claires et nettes, parfaites pour être entendu sur des bandes...
- Page 3 émotionnel souhaitable pour un "ragchew" génial. Le M-1 vous permet d'ajuster et d'équilibrer les deux sources de microphone pour créer un son qui complètera votre propre voix qui s'harmonise avec votre propre voix.
- Page 4 réduction du bruit professionnelle pour une qualité audio supérieure et une protection contre le bruit. Précautions de sécurité Notez au préalable que l'entreprise ne peut être tenue responsable des dommages subis par le client ou par des tiers lors de l'utilisation de ce produit, ni des défaillances et des problèmes rencontrés par le client ou par des tiers lors de l'utilisation de ce produit, ou pour les défaillances et défauts survenus lors de l'utilisation ou de la mauvaise utilisation de ce produit, sauf si la loi en dispose autrement prévues par la loi.
- Page 5 WARNING Ne pas démonter ou modifier l'appareil. Ne manipulez pas la fiche et le connecteur Cela pourrait entraîner des blessures, des d'alimentation etc. avec des mains mouillées. chocs électriques et une défaillance de Ne pas non plus brancher et débrancher la fiche l'équipement.
- Page 6 Le non-respect de cette consigne pourrait Le non-respect de cette consigne peut entraîner entraîner des blessures, etc. des troubles de l'audition. N'utilisez pas de produits autres que ceux spécifiés par Yaesu. Le non-respect de cette consigne peut entraîner un dysfonctionnement. Traduction F4ONQ...
- Page 7 Contrôles et connexions 1 - Touche PTT Appuyez sur cette touche et maintenez-la enfoncée pour émettre, et relâchez-la pour recevoir. - Le sélecteur d'utilisation de la touche PTT, situé sur la partie inférieure de l'unité de base, peut être placé sur le côté "HOLD". Ainsi, lorsque vous appuyez brièvement sur la touche PTT, le mode TX sera maintenu jusqu'à...
- Page 8 3 - Microphone L'unité comprend un microphone dynamique intégré et un microphone à condensateur qui sont développés pour les équipements de communication. Le microphone à condensateur fournit un son net avec des caractéristiques de fréquence transparentes jusqu'aux hautes fréquences. Le microphone dynamique produit un son épais, profond et chaud qui convient aux conversations informelles.
- Page 9 5 - Bague de réglage de la hauteur La hauteur du microphone peut être réglée avec précision. Tournez la bague de compression dans le sens inverse des aiguilles d'une montre pour desserrer le tube supérieur, puis soulevez ou abaissez la section supérieure dans la position souhaitée. Tournez la bague de compression dans le sens des aiguilles d'une montre pour la resserrer et maintenir le microphone en place.
- Page 10 2 - Audio du microphone affichée dans un spectre à 18 bandes, de 44,2 Hz à 16 kHz à 16 kHz (une grille = 18 dB). 2 - Boutons de réglage de l'égaliseur graphique Les signaux de sortie du microphone à condensateur et du microphone dynamique peuvent chacun être réglés sur 9 bandes de fréquences pour obtenir le son souhaité.
- Page 11 - Lorsque vous appuyez sur la touche DUAL, les deux microphones fonctionnent simultanément. 5 - Touches de mémoire de l'égaliseur Lorsque vous appuyez sur la touche [1] ou [2], le signal audio émis par le microphone M-1 est adapté aux caractéristiques de fréquence stockées dans les mémoires respectives est adapté aux caractéristiques de fréquence stockées dans la mémoire respective.
- Page 12 Lecture (transmission automatique du message enregistré) 1. Mettez le microphone hors tension. REMARQUE : lorsque l'interrupteur POWER de la M-1 est réglé sur "AUTO", l'alimentation de la M-1 s'allume et s'éteint en même temps que l'interrupteur de l'émetteur-récepteur. 2. Appuyer sur la touche [1] et la maintenir enfoncée tout en mettant le microphone sous tension.
- Page 13 1 - Interrupteur POWER Positionnez cet interrupteur en fonction du fonctionnement souhaité de l'alimentation de la M-1. AUTO : L'alimentation de la M-1 s'allume et s'éteint en même temps que l'alimentation de la radio. ON : l'alimentation de la M-1 est toujours activée.
- Page 14 à partir du connecteur du microphone. nécessaire à partir du connecteur du microphone, il n'est donc pas nécessaire d'utiliser l'adaptateur AC. Lorsque vous n'utilisez pas l'adaptateur AC, basculez le sélecteur d'alimentation interne M-1 dans la direction de la flèche indiquée dans le tableau ci-dessous.
- Page 15 Réglage du contraste de l'écran 1. Mettez le microphone hors tension. REMARQUE : lorsque l'interrupteur POWER de la M-1 est réglé sur "AUTO", l'alimentation de la M-1 s'allume et s'éteint en même temps que l'interrupteur de l'émetteur-récepteur. OFF en même temps que l'interrupteur d'alimentation de l'émetteur-récepteur.
- Page 16 M-1 s'allume/se désactive en même temps que l'interrupteur d'alimentation de l'émetteur- récepteur. OFF en même temps que l'interrupteur d'alimentation de l'émetteur-récepteur. 2. Appuyer sur la touche [DUAL] et la maintenir enfoncée tout en mettant le microphone M-1 sous tension. Traduction F4ONQ...
- Page 17 Caractéristiques de fréquence du microphone * Ces caractéristiques de fréquence peuvent varier en fonction de l'environnement de mesure. Caractéristiques techniques Type de microphone : Microphone dynamique / Microphone à condensateur Tension d'alimentation : 5,0 V DC ±5 %. Consommation de courant : 160 mA ±30 mA (TYP) Réponse en fréquence : 30 - 17000 Hz Sensibilité...
- Page 18 Traduction F4ONQ YAESU MUSEN CO., LTD. Tennozu Parkside Building 2-5-8 Higashi-Shinagawa, Shinagawa-ku, Tokyo 140-0002 Japan YAESU USA 6125 Phyllis Drive, Cypress, CA 90630, U.S.A.
