Sommaire des Matières pour Foster Multideck FMPRO900NG

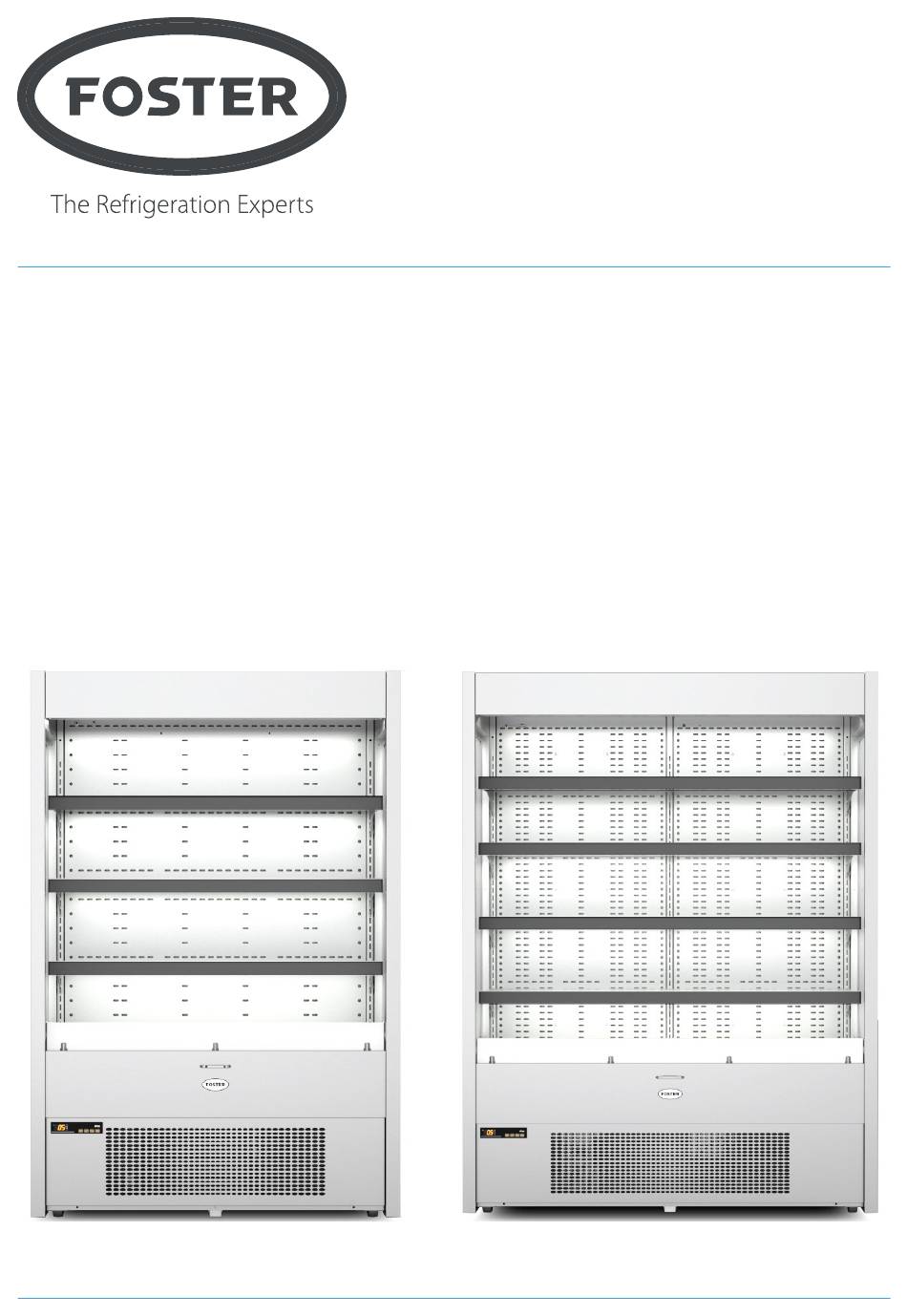

- Page 1 Manuel d’entretien Foster Multideck FMPRO900NG, FMSLIM900NG, FMPRO1200NG, FMSLIM1200NG, FMPRO1200B, FMPRO1500NG, FMSLIM1500NG, FMPRO1800NG, FMSLIM1800NG, FMPRO900RF, FMSLIM900RF, FMPRO1200RF, FMSLIM1200RF, FMPRO1500RF, FMSLIM1500RF, FMPRO1800RF, FMSLIM1800RF.
- Page 2 Bienvenue dans votre manuel d’entretien Foster interactif. Il fonctionne ainsi : pour revenir au sommaire à tout moment, cliquez sur le logo Foster en bas de chaque page. Instructions d’utilisation Fonction entretien - Paramètres - Indicateurs d’alarme - Données venant de la sonde...
- Page 3 Toutes les installations doivent être conformes aux réglementations et directives locales et municipales. En cas de doute, contactez votre revendeur Foster agréé ou le service technique de Foster. Les informations contenues dans ce manuel sont les plus actuelles disponibles à sa date de publication et peuvent faire l’objet de modifications sans préavis.
- Page 4 Emplacement de l’appareil Une fois le déballage effectué, nettoyez l’appareil (sens de nettoyage fournis dans ce manuel) et laissez-le reposer pendant 60 minutes avant la mise sous tension. Assurez-vous que l’appareil est placé sur une surface stable et équilibrée, à l’abri des courants d’air chaud et froid pouvant nuire à...
- Page 5 Pour modifier le point de consigne, appuyez et maintenez la pression sur le bouton 1, tout utilisant les boutons 2 et 3 pour modifier la valeur. S’il est impossible d’ajuster le point de consigne sur la valeur requise, veuillez contacter votre revendeur Foster agréé pour des conseils Une fois le bouton 1 relâché, la nouvelle valeur sera automatiquement enregistrée.
- Page 6 REM. : Si cette armoire doit être testée conforme à la norme EN23953-2, il est vivement recommandé de remplacer les bras des étagères standards par des bras renforcés. Veuillez contacter Foster U.K. pour les commander. N’obstruez pas les ventilations d’air en plaçant des produits devant. Un espace minimum de 50 mm doit être laissé...
- Page 7 Fonction entretien Menu du contrôleur Le contrôleur contient 2 niveaux de menu : le niveau utilisateur et le niveau entretien. Menu du niveau utilisateur Utilisez les boutons 2 et 3 pour accéder aux réglages des niveaux d’utilisateur. Pour afficher le paramètre sélectionné, appuyez et maintenez le bouton 1 enfoncé.
- Page 8 Paramètres du niveau entretien Description : Échelle de lecture. Seuil minimum pour le point de consigne de la température (SP) Seuil maximum pour le point de consigne de la température (SP) Point de consigne de température à atteindre. Mode de contrôle de température. Différentiel de thermostat ON/OFF.
- Page 9 Description : Fonctionnement du bouton de veille. Actionnement du commutateur de la porte. Fonctionnement de l’entrée numérique configurable. Mode de commande de la lumière. Fonctionnement du relais auxiliaire 1. Fonctionnement du relais auxiliaire 2. Délai de démarrage du compresseur auxiliaire. Type de sonde(s) de température. Compensation de la sonde de température d’air (T1).
- Page 10 Entretien de Foster. E1 – Indique une erreur de la sonde d’air. Prenez contact avec votre revendeur agréé ou le service Entretien de Foster pour en demander le remplacement. Pendant ce temps, l’appareil n’est pas en mesure de maintenir une température précise. Il faut donc retirer tous les produits qu’il contient et éteindre l’appareil.
- Page 11 Informations sur la sonde La sonde est de type 10k NTC. Les sondes possèdent les mêmes caractéristiques, mais sont marquées T1 et T2 et sont de couleurs différentes à des fins d’identification, et non fonctionnelles. Veuillez consulter l’image ci-dessous pour identifier les sondes. Identification des sondes LAEx x-xx...
- Page 12 Quantité de réfrigérant Le poids de la quantité de réfrigérant est indiqué sur l’étiquette du numéro de série, sur l’appareil même. Le cas contraire, consultez le tableau ci-dessous. Les informations ci-dessous sont correctes au moment de l’impression du présent document et peuvent faire l’objet de modifications sans préavis.
- Page 13 Entretien Nettoyage du condenseur Le condenseur est un condenseur Stayclear qui ne requiert pas autant d’entretien qu’un condenseur à ailettes traditionnel. L’entretien du condenseur doit être réalisé avec précautions. N’utilisez jamais de brosse métallique, de matériaux abrasifs ou corrosifs pour nettoyer le condenseur. Multidecks –...
- Page 14 Schémas électriques FMPRO700NG, FMSLIM700NG, FMPRO700NG, FMPRO900NG. www.fosterrefrigerator.com...
- Page 15 FMPRO1200NG, FMSLIM1200NG, FMPRO1500NG, FMPRO1500NG, FMPRO1800NG, FMSLIM1800NG Multidecks – Manuel d’entretien...
- Page 16 FMPRO700NG, FMSLIM700NG, FMPRO700NG, FMPRO900NG avec éclairage sous l’étagère www.fosterrefrigerator.com...
- Page 17 FMPRO1200NG, FMSLIM1200NG, FMPRO1500NG, FMPRO1500NG, FMPRO1800NG, FMSLIM1800NG avec éclairage sous l’étagère Multidecks – Manuel d’entretien...
- Page 18 By Appointment to Her Majesty Queen Elizabeth II Suppliers of Commercial Refrigeration Foster Refrigerator, King’s Lynn Pour en savoir plus : Pour l’entretien et les pièces détachées : +44 (0) 1553 698485 Pour l’entretien +44 (0) 1553 780333 regional@foster-gamko.com service@foster-gamko.com fosterrefrigerator.com Pour les pièces détachées +44 (0) 1553 780300 parts@foster-gamko.com...
