2.4.3 Entrées analogiques

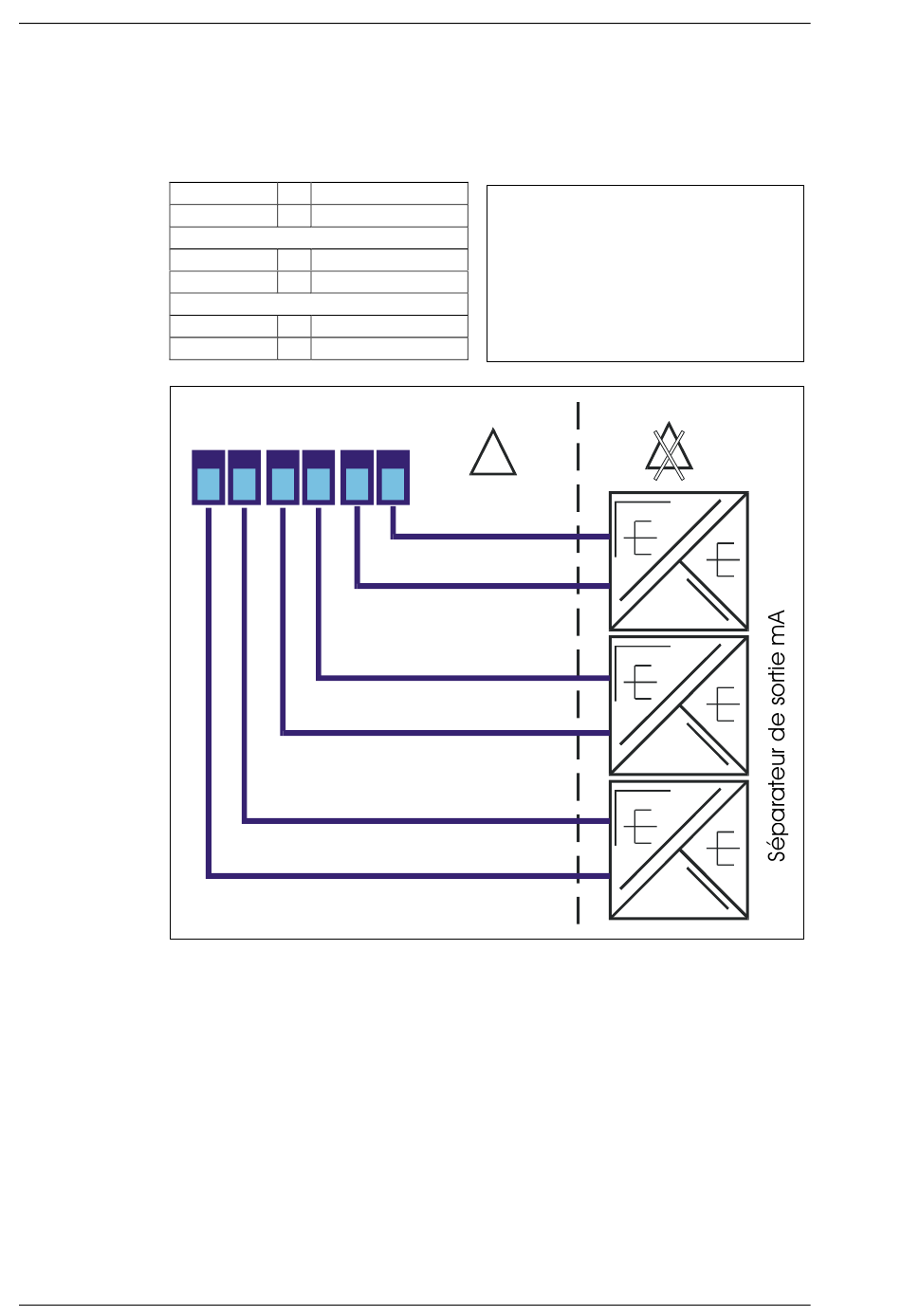

Le Batching Master possède trois entrées analogiques (4 – 20 mA).
En version standard, les entrées analogiques sont branchées sur potentiel, c'est-
à-dire que le moins est raccordé en même temps sur la masse de l'appareil . Les
appareils à raccorder doivent pouvoir supporter une charge ohmique d'env. 100 Ω.
Borne 7
Borne 8
Borne 9
Borne 10
Borne 11
Borne 12
+
Sur demande, et en option, chaque entrée peut être munie d'un module transduc-
teur-séparateur. L'entrée doit alors être séparée galvaniquement. Ceci doit être
indiqué à la commande. Les valeurs électriques n'en sont pas modifiées.
12
+
Entrée courant 1
-
Entrée courant 1
+
Entrée courant 2
-
Entrée courant 2
+
Entrée courant 3
-
Entrée courant 3
Batching Master
10
11
7
8
9
-
+
-
+
Les valeurs suivantes peuvent
Ui
Ii
Pi
Inductivité interne efficace : 54µH
Capacité interne efficace : 24 nF
12
EX
-
être raccordées :
DC 30 V
170 mA
0,7 W
EX
Alimentation
Alimentation
Alimentation
