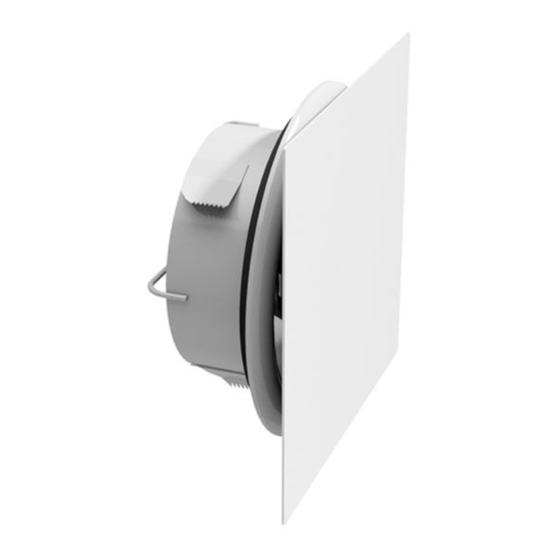

Lindab Airy Notice De Montage
Bouche d'insufflation et d'extraction
Liens rapides
Manuels Connexes pour Lindab Airy
Sommaire des Matières pour Lindab Airy
- Page 1 Notice de montage Lindab Airy Bouche d’insufflation et d’extraction...
-
Page 2: Montage De La Bouche
La bouche est équipée de griffes à montage rapide qui s’adaptent à la plupart des conduits et accessoires métalliques circulaires. Lindab recommande l’usage de piquages ILVRU. La bouche se monte également sur les manchettes VRGU, VRFU, VRFM, VRGM, BU GJUT, TCPU GJUT sur les conduits circulaires et autres accessoires Safe. -
Page 3: Montage De La Façade
Montage de la façade 1. Pour le réglage de la bouche, se référer au paragraphe ci dessous; Sinon, verrouiller la position du cône à l’aide de la vis papillon. 2. Fixer la façade de votre choix en la clipsant sur le cône de le bouche. Réglage Préparation 1. - Page 4 Méthode 1: Caractérisation du débit d’air par cône de mesures 1. Placer le cône sur la bouche et mesurer son débit d’air. 2. Pour l’ajustement de celui-ci, tourner la façade de la bouche; Répéter les opérations ci- dessus jusqu’à obtention du débit d’air souhaité. Méthode 2: Caractérisation du débit d’air par pression statique: 1.
-
Page 5: Entretien
Verrouillage position 1. Retirer la façade. Verrouiller la position du cône en serrant jusqu’en butée la vis papillon. 2. Clipser la façade Entretien Retirer la façade et nettoyer avec un chiffon humide. Le filtre d’isolation peut être changé.
