FICHE ENTRETIEN -
Attention, toutes les manipulations suivantes doivent se faire hors tension et alimentation gaz fermée.
Débrancher la prise électrique de la chaudière pour être hors tension.

Nettoyage

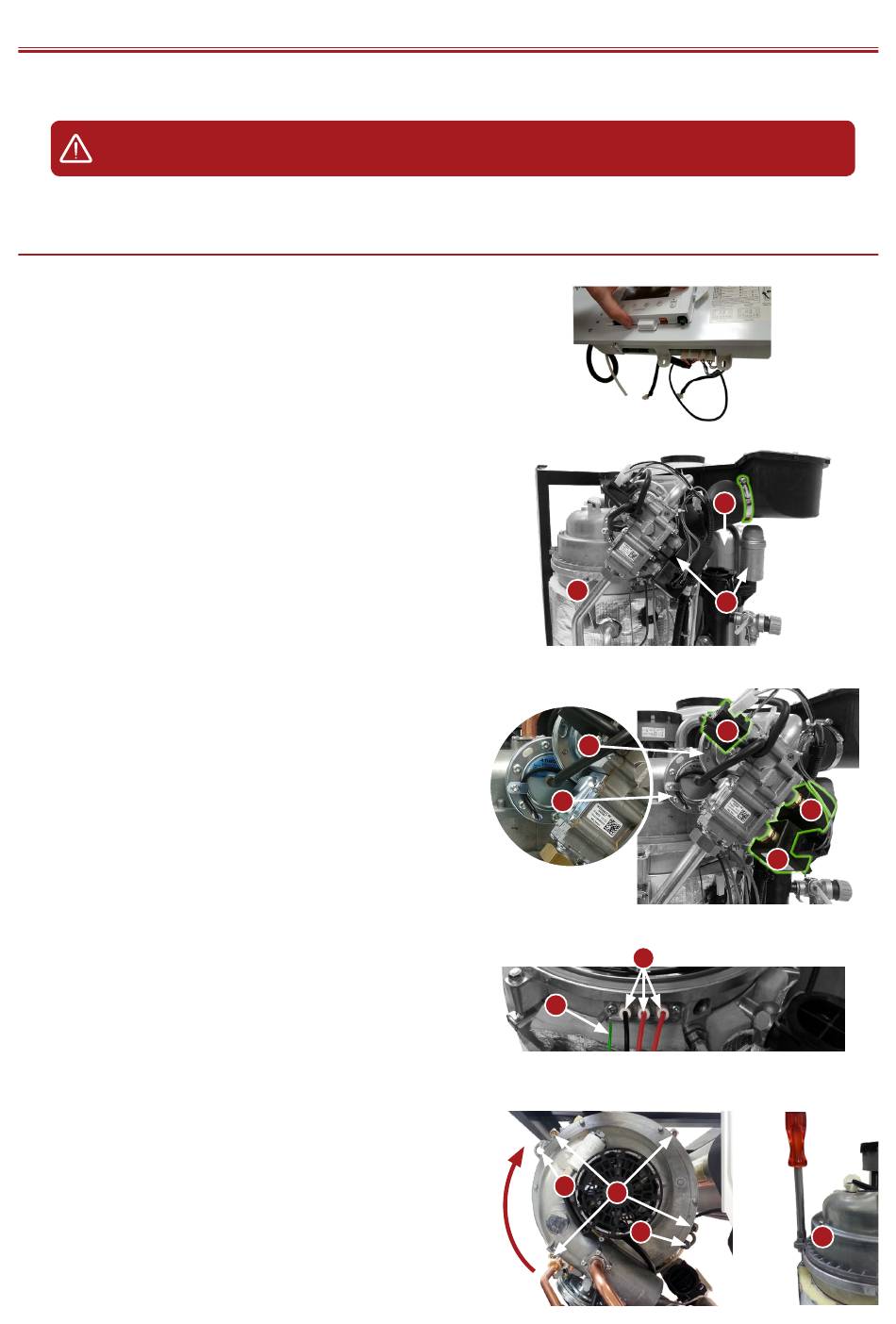

1) Brûleur
Démonter la façade.
(l'entretien peut être fait chaudière carénée).
Débrancher tous les connecteurs en bas de la carte
électronique.(motoventilateur C, le capteur air D, le
capteur gaz E, l'électrovanne auto zéro F, modulante
G, sécurité H)
Déconnecter l'antenne du tableau de bord.
Accrocher la carte sur le coté de la chaudière pour la
mettre hors d'eau.
Desserrer les colliers serflex à vis A. et démonter la
manchette d'air B.
Déconnecter les fils et le fil de terre
d'allumage et de ionisation J.
2) Démontage de l'ensemble brûleur
Dévisser l'écrou à l'entrée du bloc gaz et vérifier le
filtre gaz.
Desserrer les 2 vis
clef à emmancher de 10.
Faire pivoter légèrement l'ensemble brûleur dans le
sens des aiguilles d'une montre afin de pouvoir le
retirer.
Desserrer les 4 vis
clef à emmancher de 8, puis faire pivoter légèrement
pour retirer le support brûleur.
42
CONDENSATION OPTIMAL 20 kW
I
des électrodes
K
sans les retirer à l'aide d'une
L
sans les retirer à l'aide d'une
B
C
A
E
D
J
I
K
L
K
F
G
H
K
