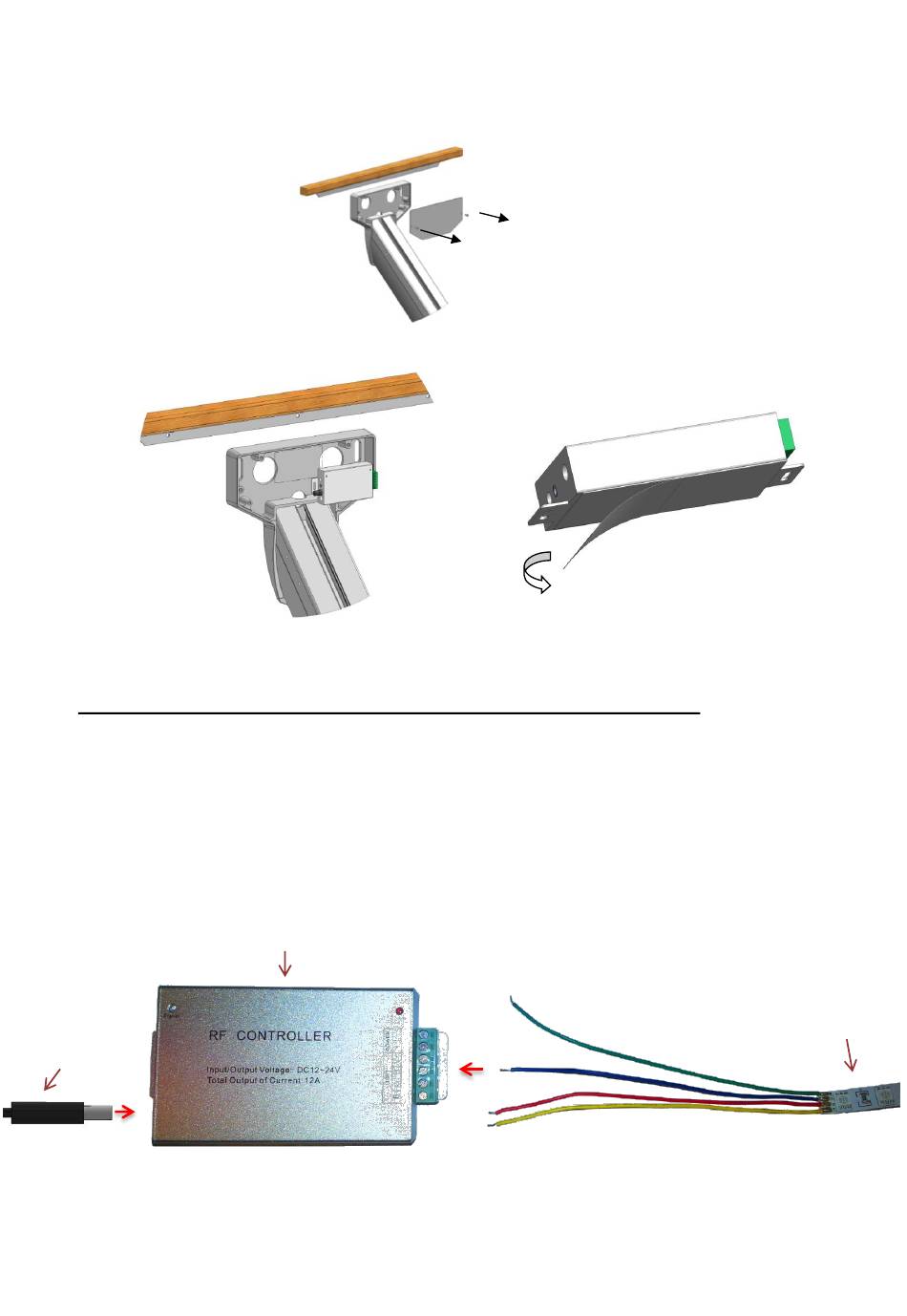

4- RACCORDEMENTS ELECTRIQUES :
4-1 Retirer le cache en partie haute à l'aide de la clé Allen de 3 (Pour les escaliers déjà installés)
4-2 Coller le récepteur dans la plaque de fixation haute à l'aide du double face
4-3 Câbler le départ bande LED au récepteur suivant les repères suivants :
ATTENTION : RESPECTER LE SENS DE CABLAGE CI-DESSOUS :
(Ne pas tenir compte des lettres sur la bande LED)
4-4 Raccorder le transformateur au récepteur (mettre la fiche dans la prise DC in)
Transformateur
Une fois la mise en place de l'ensemble éclairage led sur votre escalier, mettre en place les closoirs
en PVC à l'aide du maillet en caoutchouc.
V+ :
Fil jaune
R :
Fil rouge
G :
Fil vert
B :
Fil bleu
Récepteur
(+24V)
B15162
Ruban LED
longueur 5m
