MARITON Pergol'AIR SOFT ILOT Notice De Pose page 22

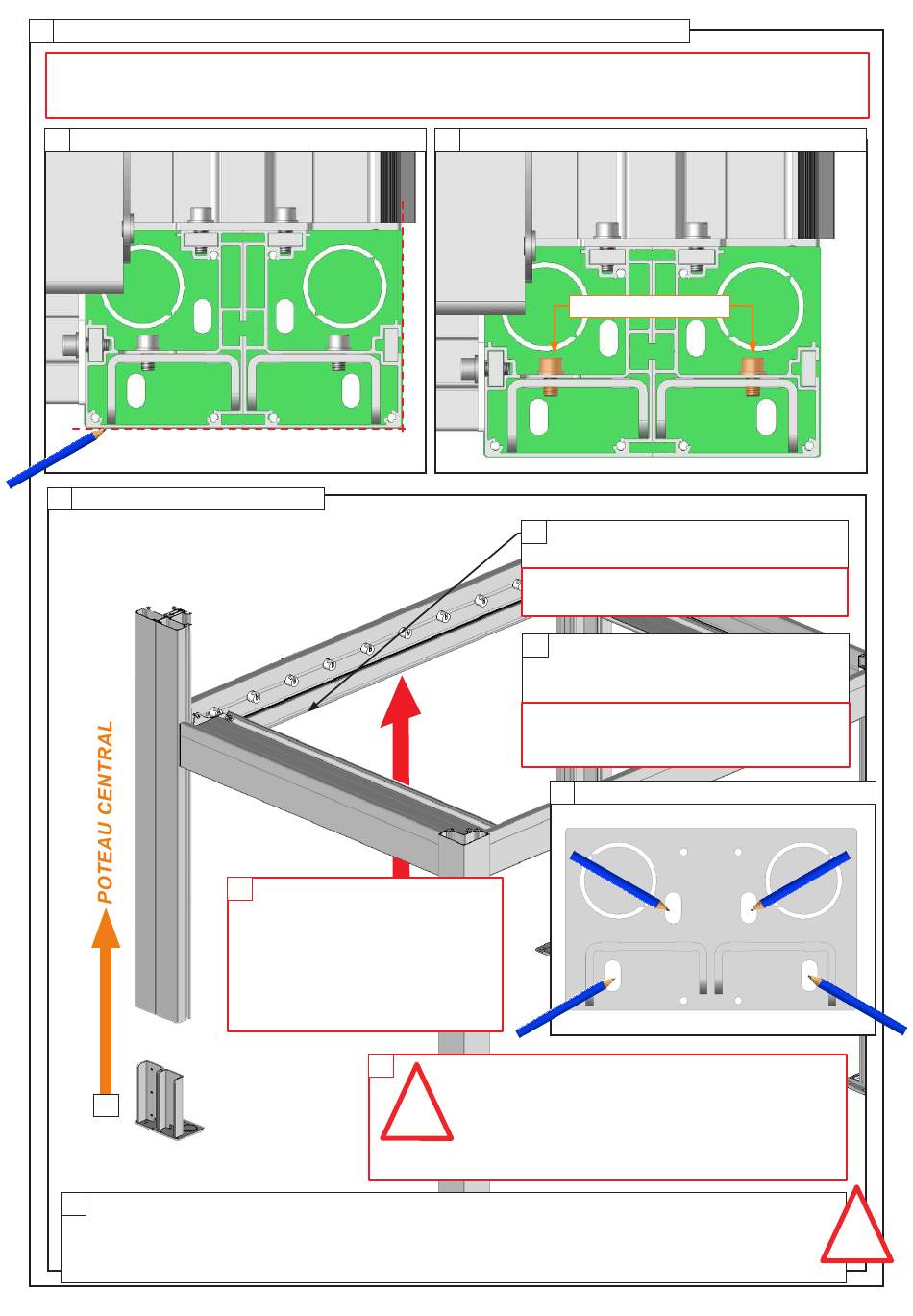

20 Fixation au sol du poteau central cadre avant. Pergola double travées.
Les opérations à venir doivent être réalisées avec précaution. Un maintien de la structure doit être
A Marquer la position du poteau central.
C Fixation au sol de la platine.
C
F Remonter la structure dans son état initial avant manipulation :
- Mise en position du poteau sur la platine.
- Fixation du poteau sur la platine. .
- Serrage des vis de liaison du poteau et du cadre en partie haute.
Page 22
assuré jusqu'à fixation complète des platines. Risque de chute.
A
ATTENTION
Assurez le soutient et le maintien du
chevron support de lames double.
Risque de chute.
Ne pas supprimer le soutien et le main-
tien du chevron support de lame avant
fixation complète de la platine et le
contrôle des fixations.
E
ATTENTION
B Démonter les vis de fixation du poteau central.
DIN912M8x14mm
B Desserrer les 4 vis de liaison du
poteau et du cadre.
Ne pas dévisser entièrement les vis.
C Glisser le poteau vers le haut et le
verrouiller en positon afin d'avoir
accès à la platine.
Assurez vous du bon verrouillage du
D Marquer la position des perçages.
Fixer la platine à la dalle ou au plot béton.
!
Notre préconisation :
Vis béton Ø10mm. Longueur 120mm minimum.
Résistance à l'arrachement 500DaN (500Kg)
Respecter les préconisations.
ATTENTION
ATTENTION
poteau.
!
