Schéma De Principe - Matel Fleximat-Rvb Mode D'emploi

Mars 2020
Amplificateur de signal réf : MODTB
Fonctionne en association avec le contrôleur RVB réf : MODTR33.
 Puissance de sortie : 3 x 5A – 360W(MAX)
 Dimension : 58 x 70 x H 28
 Fixation par vis.
 Non étanche.

Il permet de rajouter : 20m de MLFM24RGB avec notre alimentation
MLPM36024E
(Mais l'amplificateur pourrait accepter 30m max de fleximat rvb avec une
alimentation plus puissante)

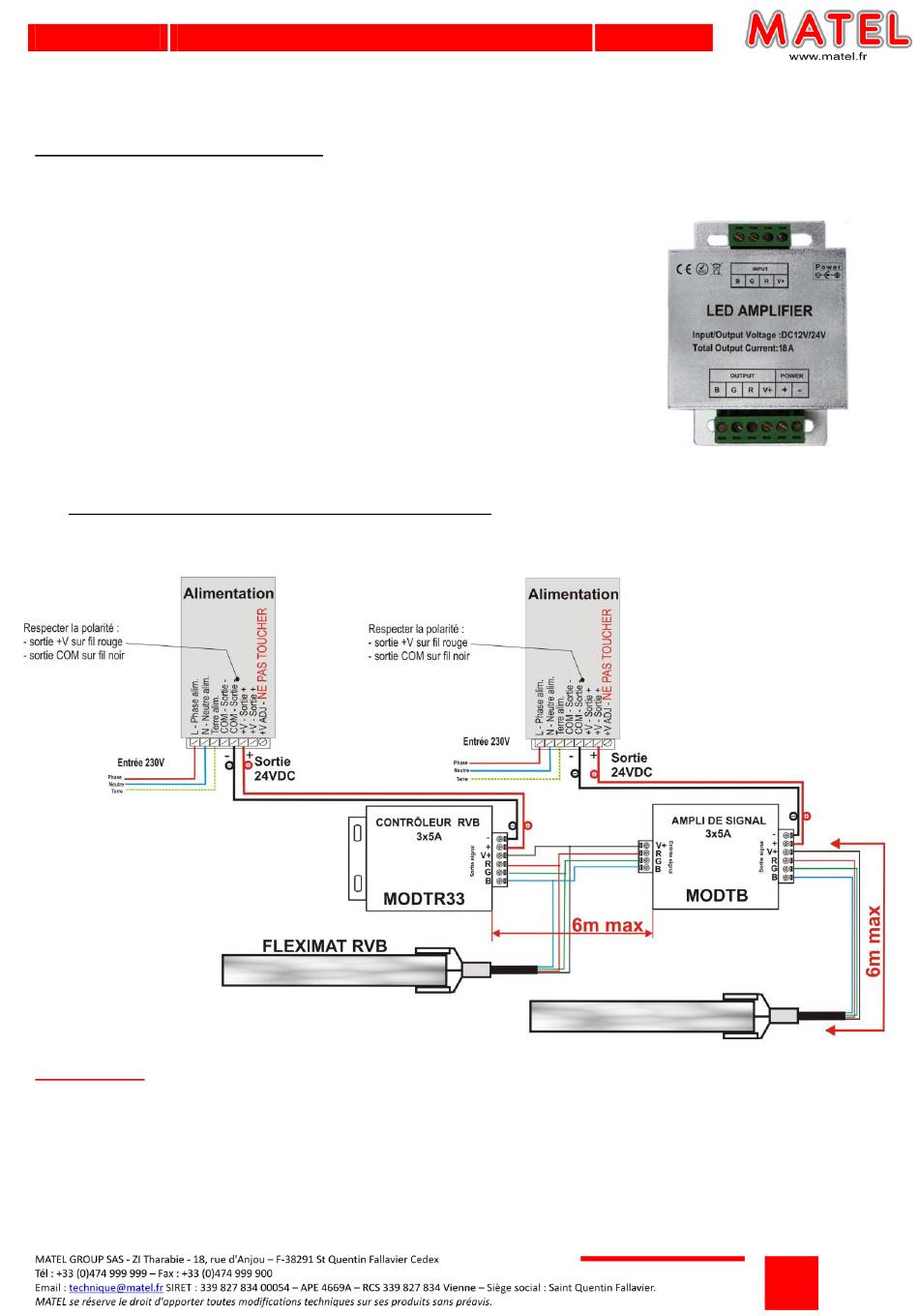

5.1 Schéma de principe avec contrôleur et ampli de signal
IMPORTANT :
 La longueur du câble de liaison (4 fils) entre le MODTR33 et le MODTB n'excédera pas 6 m afin
d'éviter les perturbations des signaux RVB, cette longueur sera également respectée entre deux
MODTB.
 Il est également préconisé de ne pas dépasser 6 m de câble entre le FLEXIMAT et le MODTR33 (ou
MODTB).
FLEXIMAT – RVB
MLFM24RGB
