REMORQUE À ESSIEUX TANDEM
ACCESSOIRE N° 2878231
INSTRUCTIONS

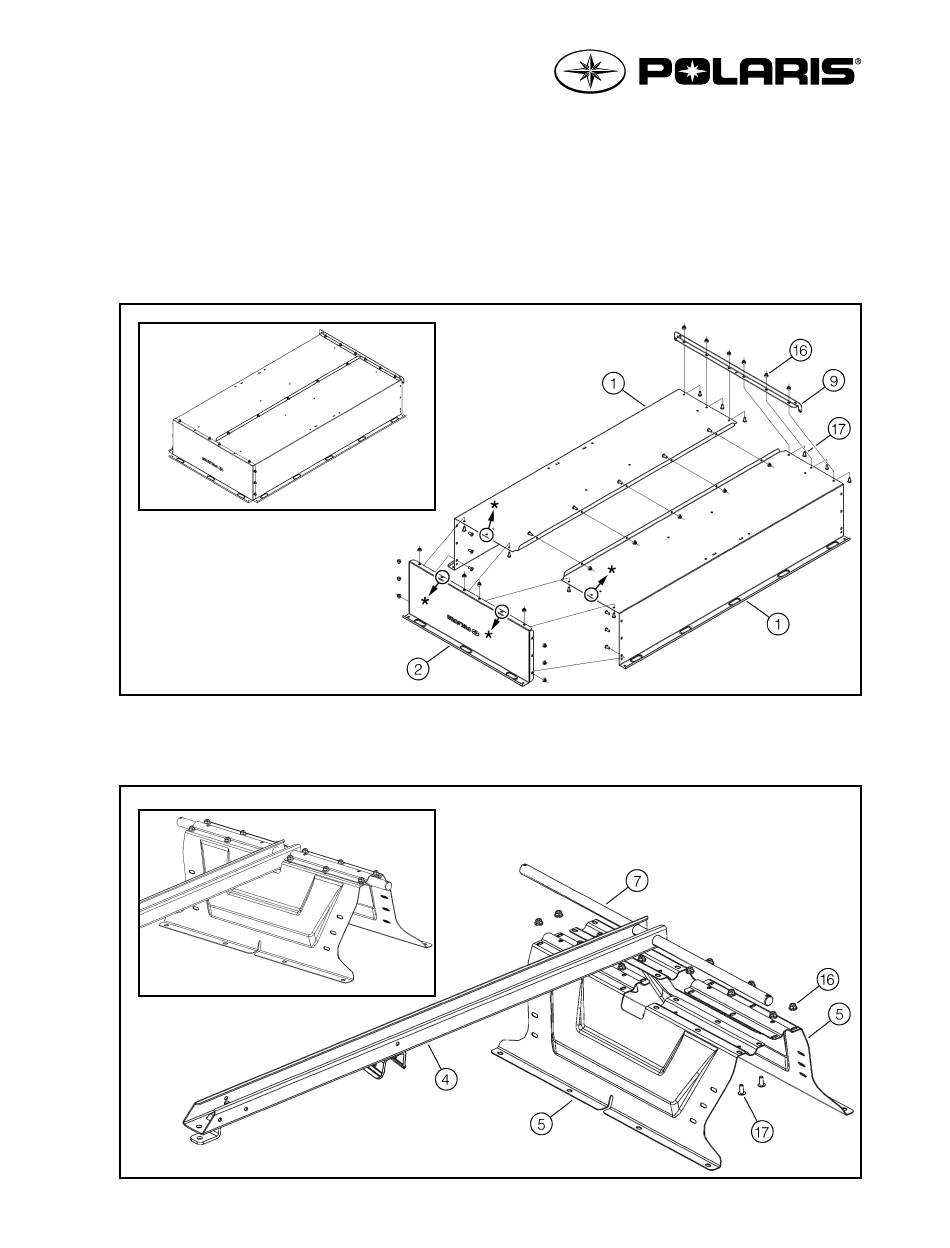

1. Déposer sur une surface plane les
(#9). Insérer les
vis mécaniques à épaulement prises Allen
(21)
quants à épaulement
M8-1.25
plat et que toutes les parties sont bien alignées. Serrer fermement.
*
Ces trous de montage
serviront dans une étape
future. Ne pas y insérer
de vis mécanique pour
l'instant.
2. Insérer l'essieu (#7) dans l'ouverture prévue à cet effet de la barre de traction (#4). Assembler la barre de traction
(#4) et l'essieu (#7) aux
(#17) et de
M8-1.25 X 20mm
7510316
A-7510316 Rév. B
panneaux latéraux (#1), le panneau avant (#2) et le renfort inférieur arrière
(2)
(#16) (ne pas serrer pour le moment). Vérifier que le fond de la remorque est bien
supports d'essieu (#5) à l'aide de
(2)
écrous autobloquants à épaulement
(12)
- 3 -
(#17) et les
M8-1.25 X 20mm
vis mécaniques à épaulement prises Allen
(12)
(#16) (ne pas serrer pour le moment).
M8-1.25
Imprimé en Chine / Printed in China
écrous autoblo-
(21)
