3 • Analyse des risques
3-1 • La réglementation
L'installation d'un portail motorisé ou d'une motorisation sur un portail existant dans le cadre d'une utilisation pour un usage de type "
Résidentiel " doit être conforme à la directive 89/106/CEE concernant les produits de construction.
La norme de référence utilisée pour vérifier cette conformité est la EN 13241-1 qui fait appel à un référentiel de plusieurs normes dont
la EN 12445 et EN 12453 qui précisent les méthodes et les composants de mise en sécurité du portail motorisé afin de réduire ou
d'éliminer complètement les dangers pour les personnes.
L'installateur se doit de former l'utilisateur final au bon fonctionnement du portail motorisé, et du fait que l'utilisateur formé devra former,
en utilisant ce manuel, les autres personnes susceptibles d'utiliser le portail motorisé.
Il est spécifié dans la norme EN 12453 que le minimum de protection du bord primaire du portail dépend du type d'utilisation et du
type de commande utilisé pour mettre le portail en mouvement.
L'automatisme de portail AVIDSEN est un système à commande par impulsions, c'est-à-dire qu'une simple impulsion sur l'un des organes
de commande (Télécommande, sélecteur à clé...) permet de mettre le portail en mouvement.
Cet automatisme de portail est équipé d'un limiteur de force qui est conforme à l'annexe A de la norme EN 12453 dans le cadre d'une
utilisation avec un portail conforme aux spécifications données dans ce chapitre.
Les spécifications de la norme EN12453 permettent donc les 3 cas d'utilisations suivants ainsi que les niveaux de protection minimum :
- Actionnement par impulsion avec portail visible
Niveaux de protection minimum : Limiteur de force uniquement
- Actionnement par impulsion avec portail non visible
Niveaux de protection minimum : Limiteur de force et 2 paires de photocellules pour protéger l'ouverture et la fermeture du portail.
- Commande automatique (Fermeture automatique)
Niveaux de protection minimum : Limiteur de force et 1 paire de photocellules pour protéger la fermeture automatique.
3-2 • Spécifications du portail à motoriser
• Cet automatisme peut automatiser des portails avec des vantaux mesurant jusqu'à 2,75m et pesant jusqu'à 275Kgs.
• Ces dimensions et poids maximaux sont donnés pour un portail de type ajouré et pour une utilisation dans une région peu venteuse.
Dans le cas d'un portail plein ou d'une utilisation dans une région où la vitesse du vent est importante, il faut réduire les valeurs
maximales données précédemment pour le portail à motoriser.
Contrôles de sécurité sur le portail :
• Le portail motorisé est strictement réservé à un usage résidentiel.
• Le portail ne doit pas être installé dans un milieu explosif ou corrosif (présence de gaz, de fumée inflammable, de vapeur ou de
poussière).
• Le portail ne doit pas être pourvu de systèmes de verrouillage (gâche, serrure, loquet...).
• Les gonds du portail doivent impérativement être dans le même axe, et cet axe doit être impérativement vertical.
• Les piliers qui soutiennent le portail doivent être suffisamment robustes et stables de façon à ne pas plier (ou se briser) sous le poids
du portail.
• Sans la motorisation, le portail doit être en bon état mécanique, correctement équilibré, s'ouvrir et se fermer sans frottement ni
résistance. Il est conseillé de graisser les gonds.
• Vérifier que les points de fixation des différents éléments sont situés dans des endroits à l'abri des chocs et que les surfaces sont
suffisamment solides.
• Vérifier que le portail ne possède aucune partie saillante dans sa structure.
• La butée centrale et les butées latérales doivent être correctement fixées afin de ne pas céder sous la force exercée par le portail
motorisé.
3-3 • Les règles de sécurité
Le mouvement réel d'un portail peut créer pour les personnes, les marchandises et les véhicules se trouvant à proximité, des situations
dangereuses qui, par nature, ne peuvent pas toujours être évitées par la conception.
Les risques éventuels dépendent de l'état du portail, de la façon dont celui-ci est utilisé et du site de l'installation.
Après avoir vérifié que le portail à motoriser est conforme aux prescriptions données dans ce chapitre et avant de commencer
l'installation, il est impératif de faire l'analyse des risques de l'installation afin de supprimer toute situation dangereuse ou de les signaler
si elles ne peuvent pas être supprimées.
Les risques engendés par un portail à 2 battants motorisé ainsi que les solutions adaptées pour les supprimer sont :

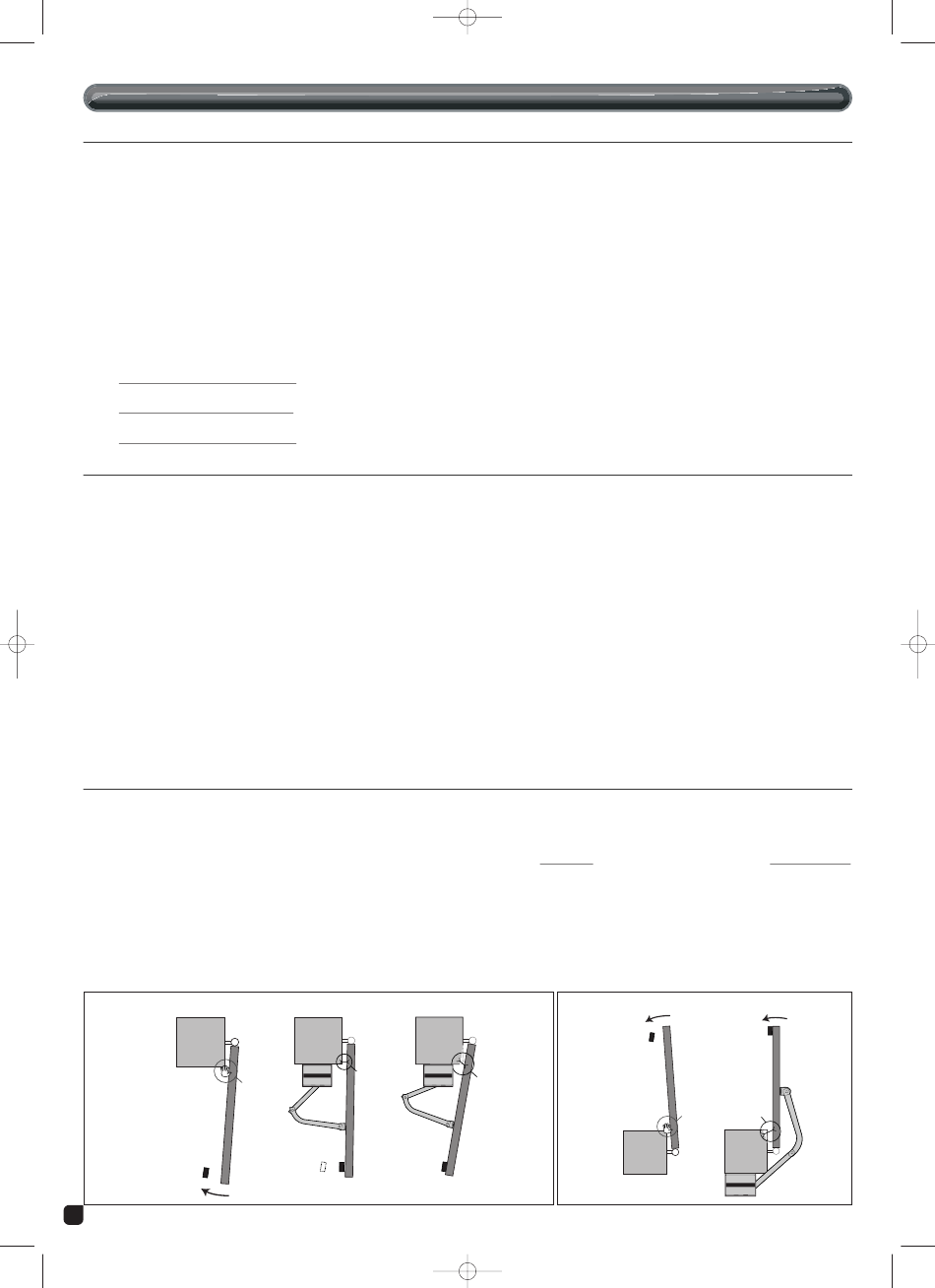

Au niveau des bords secondaires
Suivant l'installation, il peut exister une zone de cisaillement entre le battant et le coin du pilier.
Dans ce cas, il est recommandé de supprimer cette zone en laissant une distance utile de 100mm au minimum soit en positionnant
les butées latérales convenablement, soit en entaillant le coin des piliers sans les fragiliser ou les deux si nécessaire. Si ce n'est pas
possible, il faut signaler le risque de façon visuelle.
Cas d'une ouverture vers l'intérieur
Risque =>
PILIER
butée
latérale
6
Page 6
(comment faire une installation conforme à la règlementation afin d'éliminer tout danger dû au mouvement du portail)
Solution
PILIER PILIER
100mm
mini
OU
butée butée
latérale latérale
VUE DE DESSUS
Cas d'une ouverture vers l'extérieur
Risque
butée
latérale
100mm
mini
PILIER
VUE DE DESSUS
=> Solution
butée
latérale
100mm mini
PILIER
