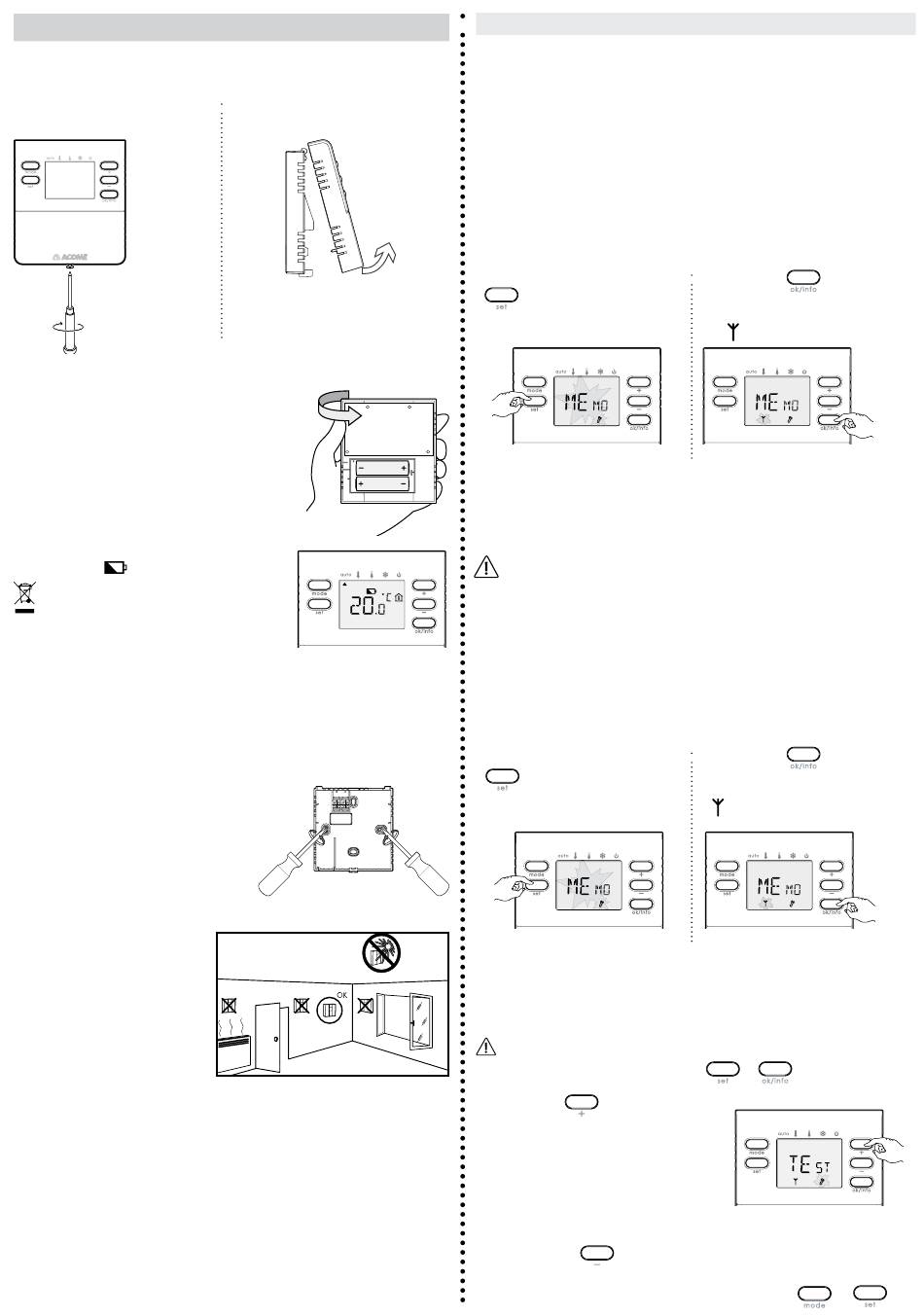

i
nstallation
m
ise en place des piles
1- Dévissez la vis située sous
l'appareil.
3- Retournez la face avant et insérez 2 piles
LR06 dans leur logement en respectant les
polarités.
4- Remettez la face avant en place et revissez
la vis située sous l'appareil.
Lorsque les piles doivent être changées, un
témoin d'usure
apparaît sur l'appareil.
Après changement, pensez à jeter vos
piles usagées dans les bacs de recyclage
prévus à cet effet.
i
nsTallaTion
Avant de fixer l'appareil au mur, vérifiez que le récepteur 6 canaux est bien
à portée radio du thermostat.
Après avoir retiré la face avant du thermostat, procédez dans l'ordre
suivant :
1- Fixez le socle avec les 2 vis fournies
en vous servant des trous horizontaux
ou verticaux.
2- Remettez la face avant en place et
revissez la vis située sous l'appareil.
Installez votre thermostat
d'ambiance en suivant les
recommandations suivantes :
Pour bien assurer sa fonction de
régulation de la température
ambiante, le thermostat
d'ambiance doit être installé
à environ 1,5 m du sol, sur
un mur intérieur, à l'abri du
rayonnement direct du soleil et
de toute source de chaleur telle
que : téléviseur, lampe, radiateur, courant d'air, etc.
Important : Afin de garantir le bon fonctionnement du produit, s'assurer
que le thermostat plus n'est pas installé à proximité d'une zone pouvant
être perturbée par un émetteur parasite.
Exemple : téléphone sans fil, émetteur/récepteur wifi, écran de télévision...
c
odage avec un récepTeur
6
canaux pour plancher chauFFanT
Le thermostat transmet le niveau de température ambiante et de consigne,
les ordres Auto, Confort, éco, Hors-gel ou Veille du chauffage par les ondes
radio au récepteur 1 canal ou au récepteur 6 canaux prévus à cet effet.
2- Retirez la face avant.
1
canal ou un récepTeur
/
raFraîchissanT
I- Appairage du thermostat avec le recepteur 6 canaux
Pour configurer une ou plusieurs zones de votre installation, il est nécessaire
d'apprendre, pour chaque canal du récepteur 6 canaux, le code du ou
des émetteurs qui vont le commander.
Il convient donc d'associer chaque canal sélectionné sur le récepteur 6
canaux (de C1 à C6) avec le thermostat du système.
Cette opération est réservée à un installateur professionnel qualifié.
A- A ssociation d'un thermostat avec un canal du récepteur 6
canaux
1- Mettre le canal choisi en mode apprentissage (voir notice du récepteur
6 canaux)
2- Sur le thermostat, appuyez sur
pendant 3 secondes pour
procéder au codage. MEMO
s'affiche.
3 sec
4- A réception du message transmis par le thermostat, le voyant du canal
(ou des canaux) sélectionné(s) sur le récepteur 6 canaux s'éteint puis
retourne à l'état précédant le codage et le voyant vert s'allume.
L'association du thermostat avec son canal (ou ses canaux) de
régulation est maintenant réalisée. La régulation sera effective à la
prochaine émission du thermostat (environ 1 minute).
Un canal ne peut fonctionner qu'avec un seul thermostat. Si
l'apprentissage d'un deuxième thermostat est effectué sur un canal qui a
déjà été programmé, le premier apprentissage est effacé.
B- V érification de l'association entre le thermostat et le canal
du récepteur 6 canaux
Important : Avant de procéder à la vérification, bien s'assurer que le
thermostat se trouve à son emplacement final.
1- Sur le thermostat, appuyez sur
pendant 3 secondes
comme pour procéder au
codage. MEMO s'affiche.
3 sec
3- A réception du message transmis par le thermostat, le voyant rouge du
canal (ou des canaux) codé(s) clignote 20 secondes.
C- Test manuel d'installation d'un canal du récepteur 6 canaux
Veillez à ce que le récepteur 6 canaux soit en mode chauffage.
1- Pour accéder au mode, appuyez sur
2- 1er appui sur
= signal ON émis
(ouverture de la vanne).
La demande d'enclenchement d'un
canal sera prise en compte dans un
délai maximum de 15 minutes. La
régulation enclenche la voie codé
avec le thermostat selon un cycle
particulièrement adapté au plancher
chauffant/rafraîchissant. Le cycle complet peut durer jusqu'à 15
minutes.
2ème appui sur
= signal OFF émis (fermeture de la vanne).
La mise à l'arrêt d'un canal est instantanée.
3- Pour sortir du mode test, effectuez un appui court sur
3- Appuyez sur
.
Le thermostat transmet alors un
message radio de configuration
et
s'affiche.
2- Appuyez sur
.
Le thermostat transmet alors un
message radio de vérification et
s'affiche.
et
.
ou
.
2
