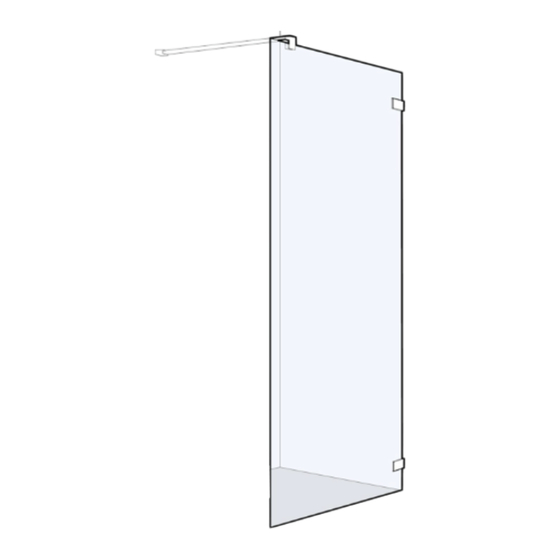

Koralle S606Plus TD Instructions D'installation

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
Vor Montage bitte Gebrauchsanleitung lesen!
D
Prima del montaggio leggere per favore le
I
istruzioni per I'uso!
D
Vor Montage bitte Gebrauchsanleitung lesen!
Prima del montaggio leggere per favore le
I
istruzioni per I'uso!
Prière de lire le mode d'emploi avant de
F
procéder au montage!
Please read the instructions of use prior to
GB
starting installation work!
Z-Nr: 082 381 6-1
A
B
C
F
Prière de lire le mode d'emploi avant de
procéder au montage!
Please read the instructions of use prior to
GB
starting installation work!
Z-NR: 082 355 6-0
Mat. Nr: 6919897
Stand:02/22
Mat. Nr: 6920480
Stand: 04/22

Publicité

loading

Manuels Connexes pour Koralle S606Plus TD

Sommaire des Matières pour Koralle S606Plus TD

  • Page 1 Vor Montage bitte Gebrauchsanleitung lesen! Prière de lire le mode d‘emploi avant de procéder au montage! Prima del montaggio leggere per favore le Please read the instructions of use prior to istruzioni per I‘uso! starting installation work! Z-NR: 082 355 6-0 Mat.
  • Page 2 Duschkabinen sind zur Montage auf Duschwannen bestimmt. Bei anderweitiger Verwendung ist ein gleichwertiger Duschbereich (Abdichtung zum Estrich, Gefälle, …) sicherzustellen. Bei Montage auf Fuge ist bauseits sicherzustellen, dass es sich um eine wartungsfreie wasserdichte Verfugung handelt. Bei bodenfreier und bodenferner Montage sind bauseits Maßnahmen gegen die Rutschgefahr vor der Duschkabine zu treffen.
  • Page 3 Benötigtes Werkzeug Outils nécessaires Attrezzi necessari tools used (nicht enthalten) / (non founi) / (non inclusa) / (not included) TX15, TX25 Ø 2,7 mm Ø 6 mm, Ø 8 mm SW3, SW5 Zubehör / Fittings / Accessori / Accessoires 082078IM (2x) N104 8mm (4x) N148 5x50-TX25 (4x) 1627 (6x)
  • Page 4 Zubehör / Fittings / Accessori / Accessoires 0106525 N22 B3,5x9,5C-TX15 (1x) 069186 (1x) 0106428 (1x) N230 M4x12 (1x) N231 J4,3 (1x) 041015 (1x) 069197 (1x) N229 M6x6-SW3 (1x) N206 B3,5x9,5F-TX15 (2x) N60 6mm (1x) N232 4x45 (1x) 0541265 0106525 N22 B3,5x9,5C-TX15 (2x) 069186 (2x) 0106428 (2x) N230 M4x12 (2x)
  • Page 5 2.-4. 2.-4. TX25 N104 8mm (4x) N148 5x50-TX25 (4x) 8417 2 mm (2x)
  • Page 6 1.+2. TX25 innen / intérieur interno / inside 1.+2. 1626 (2x) 1624 (2x) 1625 (2x) TX25 082144 (2x) innen / intérieur interno / inside 1626 (2x) 1624 (2x) 082086 (2x) 8417 2mm (2x)
  • Page 7 Einstellmöglichkeiten possibilités d'ajustage innen / intérieur possibilità d'aggiustamento interno / inside adjustment possibilities außen / extérieur all´esterno / outside 22Nm TX25 innen / intérieur interno / inside 22Nm TX25 Vor Montage bitte Gebrauchsanleitung lesen! Prière de lire le mode d‘emploi avant de procéder au montage! Prima del montaggio leggere per favore le istruzioni per I‘uso!
  • Page 8 N229/SW3 N229/SW3 N231 J4,3 (2x) N230 M4x12 (2x) 0106428 (2x) N230/N231 069197 (2x) 0106428 (1x) N229 M6x6 (2x) 069197 (1x) N229 M6x6-SW3 (1x) 3.+5. 054036 (1x) N232 4x45 (1x) N60 6mm (1x)
  • Page 9 N230/N231 N22/TX15 2,7mm/N22 2,7mm N10/TX15 N12/TX15 N231 J4,3 (1x) N230 M4x12 (1x) N12 B3,5x9,5-TX15 (2x) 010616 (2x) N22 B3,5x9,5-TX15 (2x) 2,7mm N10 B3,5x16-TX15 (4x) 2,7mm TX15 TX15 außen / extérieur all´esterno / outside 1.+2. 3.+4. 041015 (3x) 1.+2. 1627 (6x) 3.+4.
  • Page 10 innen / intérieur interno / inside...
  • Page 11 TD R 0541265 E3641A 0106578 0106525 0106568 0106525 0104658 E3641A N148 1627 N104 1625 082086 1627 1627 1626 1626 1624 1624 082078IM 082079 082144...
  • Page 12 TD L 0541265 E3641A 0106578 0106568 0106525 0106525 0104658 E3641A N148 1627 N104 082086 1625 1627 1627 1626 1626 1624 1624 082078IM 082079 082144...
