Raccord du coffret de commande
Conducteur de réseau 5 x 1,5 mm² (3 N ~ 400 V PE) ou 4 x 1,5 mm² (3 ~ 230 V PE). Fixer le tuyau PVC provenant de
la pièce à sceller (diam. 2/4) sur le raccord libre (24) du contacteur pneumatique à l'extérieur du coffret de comman-
de (23).
Si le coffret, pour être sec, doit être placé à plus de 4 m de la piscine, sortir le contacteur pneumatique du coffret.
Le monter dans une boîte étanche et le raccorder ensuite sur les 2 fils restés en attente dans le coffret.
Pour la version monphasée 230 V, utiliser des conducteurs 3 x 2,5 mm².
Pour la version super-mono 230 V, utiliser des conducteurs 3 x 4 mm².

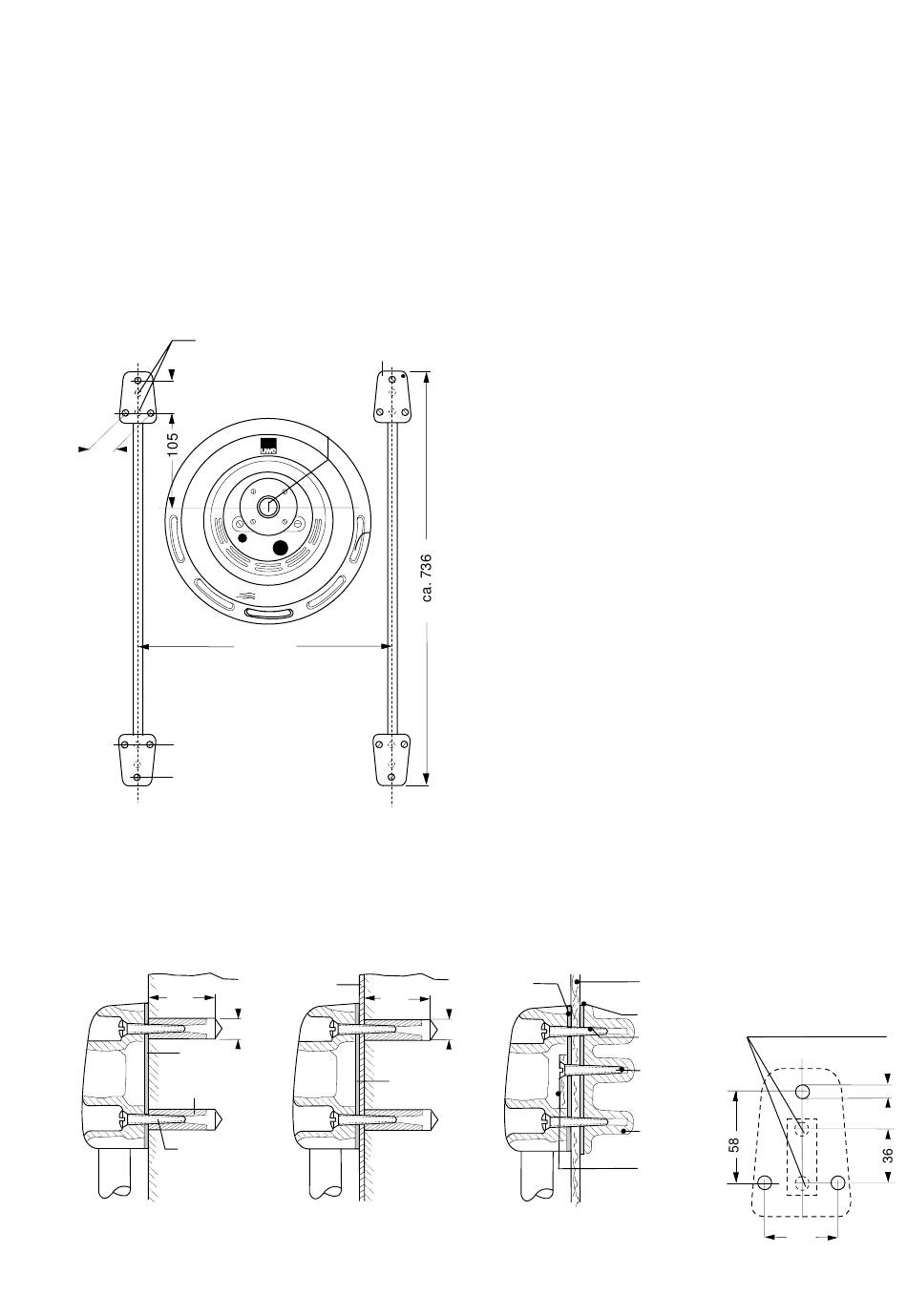

Conseils pour montage des poignées de soutien
les vis en pointillés
ne sont nécessaires
que pour piscines
préfabriquées
58
45
les poignées de soutien sont
symétriques et peuvent
être interchangées
piscines béton avec
carrelage ou peinture
50
Ø 8
joint
chevilles
vis a bois T. F.
mesures en cm
capot de fixation
des poignées
buse
JETSTREAM
800
piscines en béton
avec vinyl-liner
liner
50
joint
MONTAGE
a) Béton
Monter d'abord le capot de fixation supérieur
à l'aide des chevilles scéllées et des vis TF
(si bassin avec liner ne pas oublier le joint
caoutchouc)
b) Bassin préfabriqué
Pour le perçage des 5 trous:
s'aider soit du croquis ci - contre
soit des joints de fixation
après perçage monter d'abord: plaques et
contreplaques sans omettre les deux joints.
monter enfin les poignées, le capots de
fixation supérieur en premier.
en piscines d'acier
aluminium ou polyester,
sans ou avec un sup-
port de maçonnerie
joint
Ø 8
5
dans tous les cas:
Paroi-
Bien étirer les poignées
piscine
vers le bas avant
joint
fixation inférieure.
vis T. F.
M6 x 40
vis T. F.
M6 x 25
plaque de
fixation
centre-
plaque
de
fixation
45
Ø 7
