La position par défaut dans laquelle le bouton de "détection" est réglé est la distance maximale. Il est
recommandé de régler la distance du point de déclenchement à une valeur légèrement supérieure à celle
désirée, compte tenu du temps nécessaire pour arrêter un équipement de levage en mouvement ;
consultez Tableau 2 et Tableau 3 pour configurer cette distance. Une fois que la distance désirée est
atteinte, inclinez la cellule au-delà du repère de 30 °. Inclinez progressivement la cellule dans la position
perpendiculaire de l'équipement de levage jusqu'à ce que le relais se déclenche et que le voyant jaune
s'allume. Une fois terminé, fermez solidement le couvercle pour éviter la pénétration de poussière à
l'intérieur de la cellule.
RÉFLECTEUR
Note : La distance de déclenchement doit être supérieure à la distance d'arrêt
Point d'arrêt
final de la grue
8 pieds (244 cm)
Distance totale d'arrêt à 160 pieds/min (48,77 m/min)
et temps de décélération de 6 secondes
10 pieds (305 cm)
Distance de déclenchement

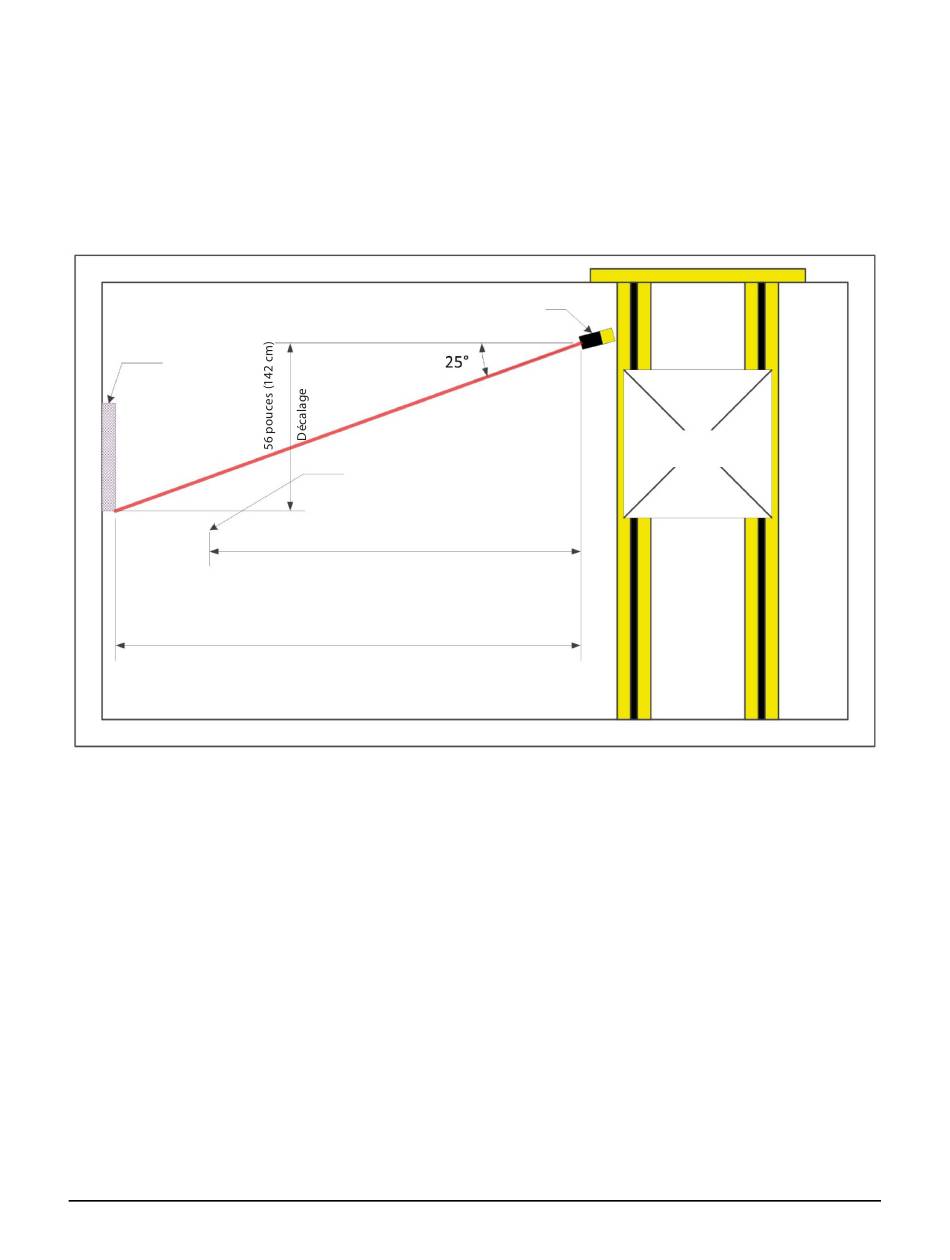

Figure 4 : Calcul de la distance de décalage
CELLULE
EQUIPEMENT DE
Manuel d'instructions du système anti-collision ReFlx 45
LEVAGE
Décembre 2021
Page 11 de 19
