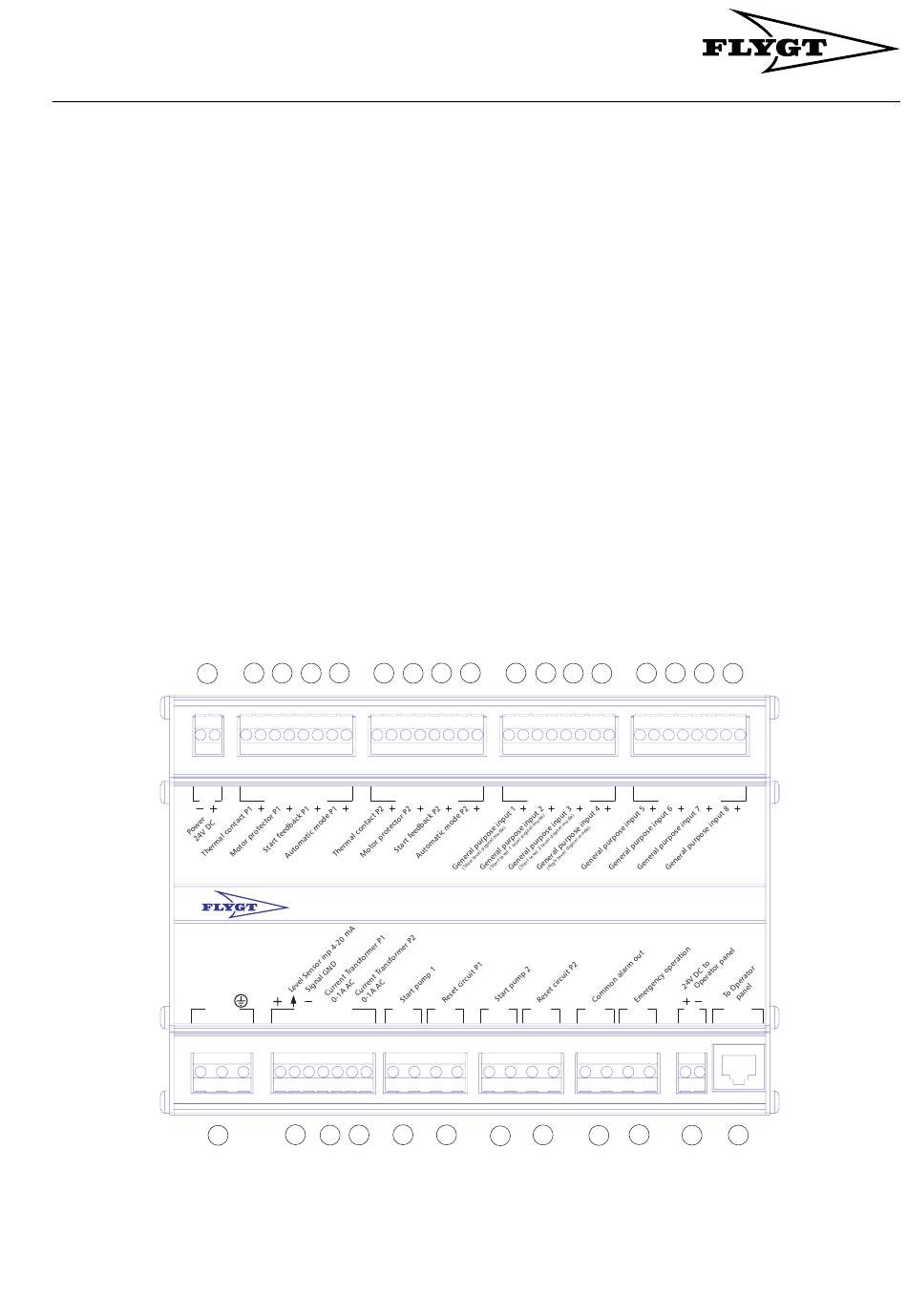

Schéma de câblage 24 V CC
Schéma de câblage 24 V CC
A
Terre (3)
Entrées analogiques (Voir également page 8)
B
Entrée détecteur de niveau, 4-20 mA. (4, 5, 6)
C
Transformateur d'intensité pompe 1, 0-1 A CA (7, 8)
D
Transformateur d'intensité pompe 2, 0-1 A CA (9, 10)
Sorties numériques (Voir également page 8)
E
Démarrage pompe 1 (11, 12)
F
Réarmement pompe 1 (13, 14)
G
Démarrage pompe 2 (15, 16)
H
Réarmement pompe 2 (17, 18)
I
Sortie d'alarme commune (19, 20)
J
Fonctionnement d'urgence (21, 22)
Interface opérateur (Voir également page 5)
K
Interface opérateur 24 V CC (23, 24)
L
Communication vers l'interface opérateur (25)
M
26
27
APP 521
APP 521
L
N
1
2
A
Remarque : Les bornes 6, 8 et 10 sont connectées entre elles en interne.
Remarque : Les bornes 29, 31, 33 et jusqu'à 59 sont connectées entre elles en interne.
Remarque : I et J sont activés en fonctionnement normal.
N
O
P
Q
R
S
28
29
30
31
32
33
34
35
36 37
38
3
4
6
7
8
9
10
11
12
5
B
C
D
E
Alimentation électrique (Voir également page 7)
M
Alimentation électrique entrée 24 V CC ou
Batterie de secours 24V CC (Option) (26, 27)
Entrées numériques (Voir également page 8)
N
Thermosonde 1. (28, 29). Si elle n'est pas utilisée, ponter
l'entrée.
O
Disjoncteur de protection de moteur pompe 1. (30, 31)
P
Retour démarrage pompe 1. (32, 33)
Q
Mode fonctionnement automatique pompe 1. (34, 35)
R
Thermosonde 2. (36, 37). Si elle n'est pas utilisée, ponter
l'entrée.
S
Disjoncteur de protection de moteur pompe 2. (38, 39)
T
Retour démarrage pompe 2. (40, 41)
U
Mode fonctionnement automatique pompe 2. (42, 43)
V
Entrée générale 1. (44, 45)
X
Entrée générale 2. (46, 47)
Y
Entrée générale 3. (48, 49)
Z
Entrée générale 4. (50, 51)
AA
Entrée générale 5. (52, 53)
AB
Entrée générale 6. (54, 55)
AC
Entrée générale 7. (56, 57)
AD
Entrée générale 8. (58, 59)
X
T
U
Y
V
39
40
41
42
43
44
45
46 47 48 49
13 14
15
16
17
18
19
F
H
G
11
AD
AA
AB
AC
Z
50
51
52
53
54
55
56 57 58 59
MIO 501
20
21
22
23
24
25
I
J
K
L
