Inversé

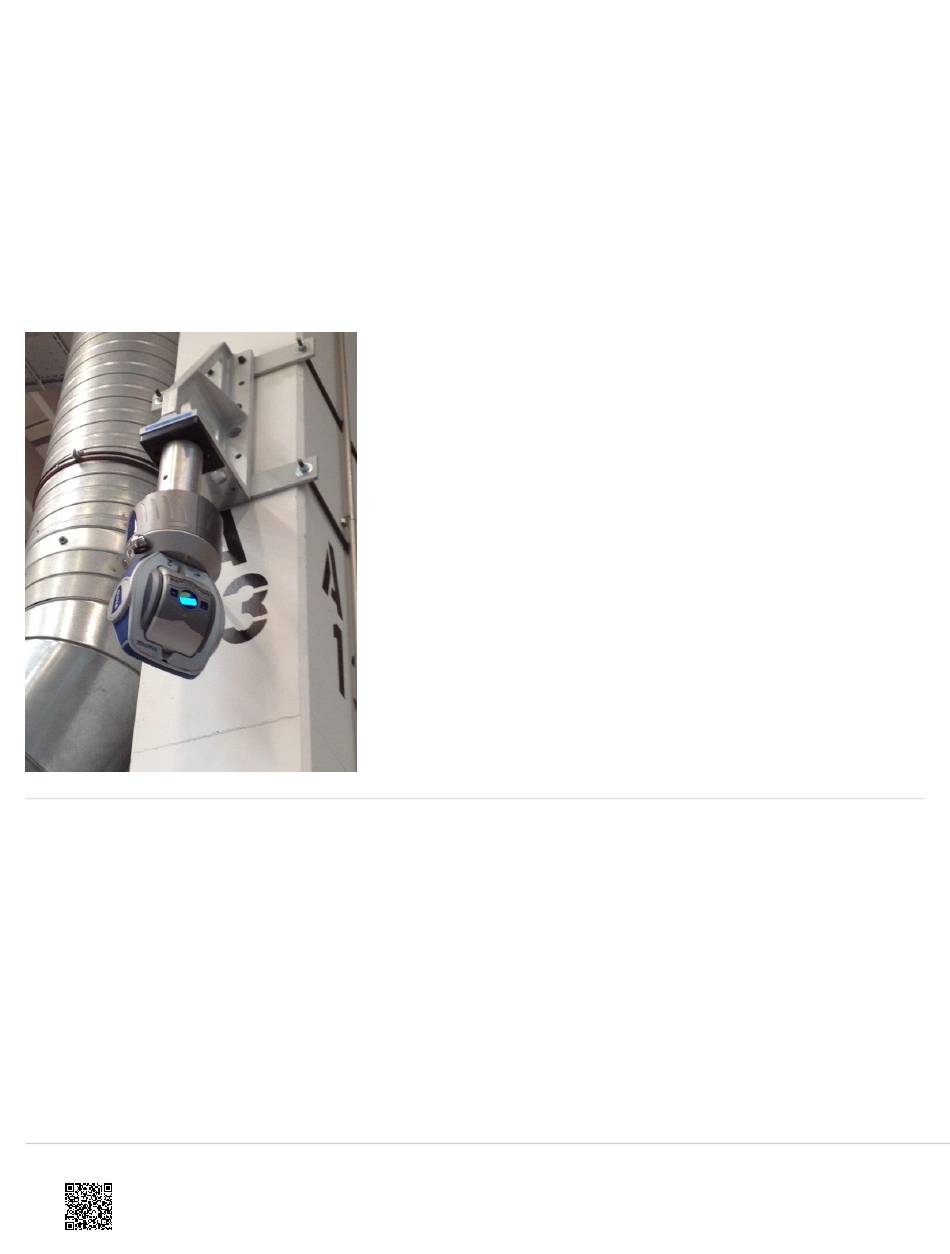

Pour un montage retourné, n'utilisez pas le mandrin. Lors du montage du Tracker au-delà de la position horizontale
latérale, le motif circulaire de perçage situé au bas du réceptacle du mandrin du Tracker devrait être utilisé pour
boulonner le Tracker sur le support. Cet ensemble de perçages est composé de quatre trous -20UNC-2B de 0,25 po
espacés uniformément les uns des autres à 90 degrés d'intervalle. Pour le Laser Tracker Vantage, le diamètre du motif
de perçage est de 3,5 po. Pour les Laser Tracker ION, X, Xi et SI, le diamètre du motif de perçage est de 3,125 po.
Sinon, le réceptacle à mandrin du Tracker peut être retiré pour exposer le filetage de 3,5 po de diamètre. Ce profil de
filetage est identique au motif au fond du mandrin et permet au Tracker d'être enfilé directement sur un support.
Instructions de montage et dimensions pour les supports de cibles de
référencement permanent pour SMR de 1,5 pouce (C-ACC-05430-000)
Réf. : C-ACC-05430-00
Le support de référence permanent pour SMR de 1,5 po est conçu pour monter une référence permanente sur une
surface pour maintenir fermement un SMR de 1,5 po. Ce support est utilisé à titre de référence uniquement et n'est pas
destiné aux décalages ou concentricité critiques. Il dispose d'un couvercle pour empêcher la poussière et la saleté de
s'échapper et a des dimensions gravées au laser pour identifier le support cible pour la gestion des composants.
Il peut être fixé de façon permanente à l'aide de boulons de 1/4 po, à travers deux trous percés dans la base. Deux
trous de guidage de 15/64 po peuvent être utilisés comme guides de perçage pour le placement des goujons. Après
avoir percé des trous de 15/64 dans le substrat, utilisez un alésoir de 1/4 po, puis insérez des goujons pour monter
