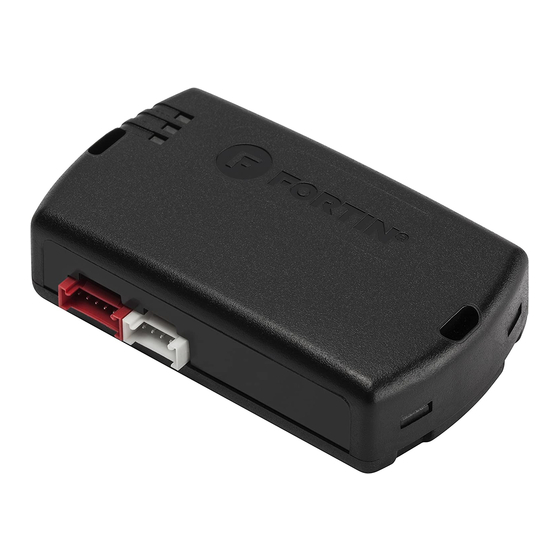

Fortin Evo-All Schéma D'installation

ALL
REGULAR INSTALLATION WITHOUT TAKE OVER
INSTALLATION RÉGULIÈRE SANS PRISE EN CHARGE
VEHICLE
VEHICULES
HONDA
Pilot
Ridgeline
Passport
D'UN CONTACT DE CAPOT
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
* HOOD PIN
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
1 / 7
Page
PUSH
START
YEARS
ANNÉES
2016-2022
Push-to-Start
Push-to-Start 2017-2023
2019-2023
Push-to-Start
FIRMWARE VERSION
VERSION LOGICIELLE
73.[38]
HONDA/ACURA MINIMUM
Program bypass option:
Programmez l'option du contournement:
Program bypass option
(If equiped with OEM
Programmez l'option du contournement
(Si équipé d'une alarme
Program bypass option
WITHOUT TAKE OVER
Programmez l'option du contournement
SANS PRISE EN CHARGE DU MOTEUR
IF THE VEHICLE IS NOT EQUIPPED
WITH FUNCTIONAL HOOD PIN:
SI LE VÉHICULE N'EST PAS ÉQUIPÉ
FONCTIONNEL:
REV.: 20230228
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du
véhicule supportées dans ce diagramme (fonctionnelles si équipé)
• • • •
• • • •
• • • •
To add the firmware version and the options, use the FLASH LINK
UPDATER or FLASH LINK MOBILE tool, sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
UNIT OPTION
OPTION UNITE
C1
D6
D2
alarm):
d'origine):
D3
A11
OFF
NON
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
A11
OFF
must be installed.
NON
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
Guide # 64831
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • • • •
• • • • • • •
• • • • • • •
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
Push-to-Start
Push-to-Start
Unlock before / Lock after (Disarm OEM
alarm)
Déverrouille avant / Verrouille après
(Désarme l'alarme d'origine)
Shutdown engine on door opening
Arrêt du moteur lors de l'ouverture d'une
porte
Hood trigger (Output Status).
Contact de capot (état de sortie).
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
• • • •
• • • •
