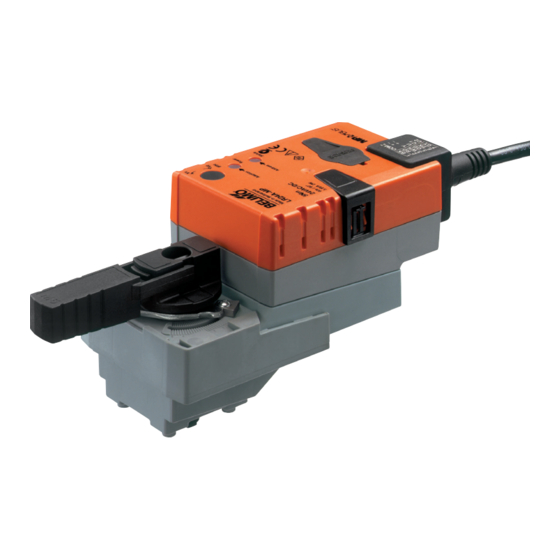

Belimo LR24A-MP Données Techniques

Servomoteur rotatif communicant pour
vannes à boisseau sphérique
• Couple du moteur 5 Nm
• Tension nominale AC/DC 24 V
• Commande Modulant, Communication
2...10 V variable
• Signal de recopie 2...10 V variable
• Communication via MP-Bus Belimo
• Conversion signaux capteur
Caractéristiques techniques
Valeurs électriques
Bus de communication de données
Données fonctionnelles
www.belimo.com
Technical data sheet
Tension nominale
Fréquence nominale
Plage de tension nominale
Puissance consommée en service
Puissance consommée à l'arrêt
Puissance consommée pour dimensionnement
des câbles
Raccordement d'alimentation / de commande Câble 1 m, 4 x 0.75 mm²
Fonctionnement parallèle
Produits communicants
Nombre de nœuds
Couple du moteur
Plage de service Y
Impédance d'entrée
Plage de service Y variable
Modes de fonctionnement en option
Signal de recopie U
Info. sur le signal de recopie U
Signal de recopie U variable
Précision de la position
Commande manuelle
Temps de course
Temps de course réglable
Plage de réglage d'adaptation
Variable de plage de réglage d'adaptation
Commande forcée
Commande forcée réglable
Niveau sonore, moteur
LR24A-MP • fr-fr • 2023-04-03 • Subject to change
AC/DC 24 V
50/60 Hz
AC 19.2...28.8 V / DC 21.6...28.8 V
2.5 W
1.3 W
5 VA
Oui (tenir compte des données de
performance)
MP-Bus
MP-Bus max. 8
5 Nm
2...10 V
100 kΩ
Début 0.5...30 V
Fin 2.5...32 V
Tout-ou-rien
3 points (uniquement AC)
Proportionnel (DC 0 ... 32V)
2...10 V
Max. 0.5 mA
Début 0.5...8 V
Fin 2.5...10 V
±5%
avec bouton-poussoir, verrouillable
90 s / 90°
35...150 s
Manuel (automatique lors de la première mise
sous tension)
Aucune action
Adaptation lors de la mise sous tension
Adaptation après avoir appuyé sur le bouton de
débrayage manuel
MAX (position maximale) = 100%
MIN (position minimale) = 0%
ZS (position intermédiaire, AC uniquement) =
50%
MAX = (MIN + 33%)...100%
MIN = 0%...(MAX – 33%)
ZS = MIN...MAX
35 dB(A)
LR24A-MP
