Voici les exigences pour alimenter le speed dome : Source Consommation d'alimentation 48V CC Max. 106W (chauffage et ventilateur allumés); Max. 39W (chauffage et ventilateur éteints) PoE Haute Max. 87W (chauffage et ventilateur allumés); Max. 39W (chauffage et puissance ventilateur éteints), utilisant AW-IHU-0101 et AW-IHU-0201 de VIVOTEK FR-37...

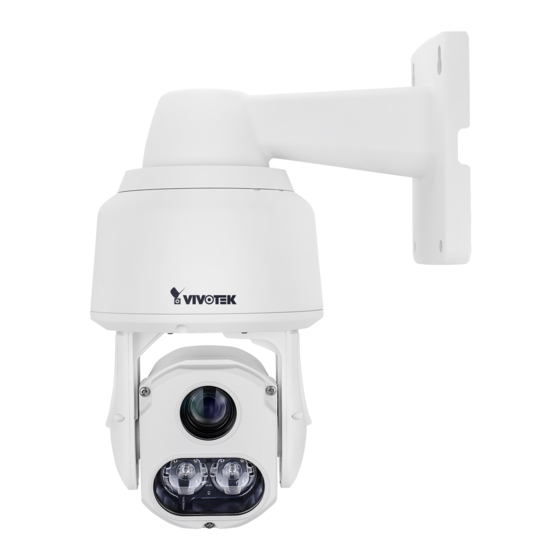

Description physique Bouton de réinitialisation Vue externe Logement pour carte SD Objectif LED IR Vue de dessus Crochet de fil de sécurité Connecteur LAN Connecteur combo E/S Repères d'alignement FR-38...
Installation du matériel 1. Notez l'adresse MAC de la caméra pour référence ultérieure. 2. La caméra pèse 3 kg. Choisissez un emplacement de montage rigide pour éviter les vibrations de la caméra. Fixez l'autocollant d'alignement au mur." 3. Percez 4 trous (9,5 mm de diamètre et 4 cm de profondeur) dans le mur, puis enfoncez chevilles filetées.
Page 41
5. Connectez les fils d'alimentation ou d'E/S, et utilisez des bandes de mousse ou de la mousse d'étanchéité pour assurer que la connexion administrateur est imperméable à l'eau. 6. Faites passer vos câbles combo et Ethernet d'E/S le long des goujons de guidage de routage pour former des boucles d'égouttement.
Page 42
7. Fixez le support au mur. La longueur de câble suspendu à l’extérieur du support doit être de 15cm 8. Retirez le presse-étoupe du port LAN. Si vous pré- férez des fils d’E/S ou d’alimentation 48V, utilisez la clé en L T20 pour enlever le couvercle supérieur 15cm sur les connecteurs d’E/S.
Page 43
9. Raccorder le câble de sécurité entre le support et la caméra. 10. Installez les composants du presse-étoupe étanche aux câbles Ethernet et combo d’E/S. L’enveloppe extérieure du câble combo est alignée avec le trou de câblage. FR-42...
Page 44
11. Branchez les connecteurs de fils d’E/S à la caméra, puis fixez le couvercle supéri- eur. 12. Branchez le câble Ethernet (avec son presse-étoupe) à la caméra. REMARQUE : Pour débrancher un câble LAN, desserrez le presse-étoupe et tirez le câble contre le mur de la prise vers le côté...
Page 45
13. Installez la caméra sur le support en alignant la marque sur le support avec la marque n°1 sur la caméra. 14. Tournez la caméra dans le sens horaire. La caméra doit être verrouillée en place. 15. Fixez à l’aide de la clé en L T25 à partir du haut. FR-44...
Montage suspendu La caméra peut également être montée à travers une combinaison de fixations 3/4” suspendue comme indiqué ci-dessous. AM-118 Le reste de la procédure d’installation est le même que celle décrite ci-dessus. AM-116/117 AM-529 IMPORTANT: Ces dispositifs (LED IR) émettent une lumière infrarouge très concentrée, dont l'angle de vue (plage) varie régulièrement en fonction du mode de fonctionnement.
