3 À propos des unités et des options

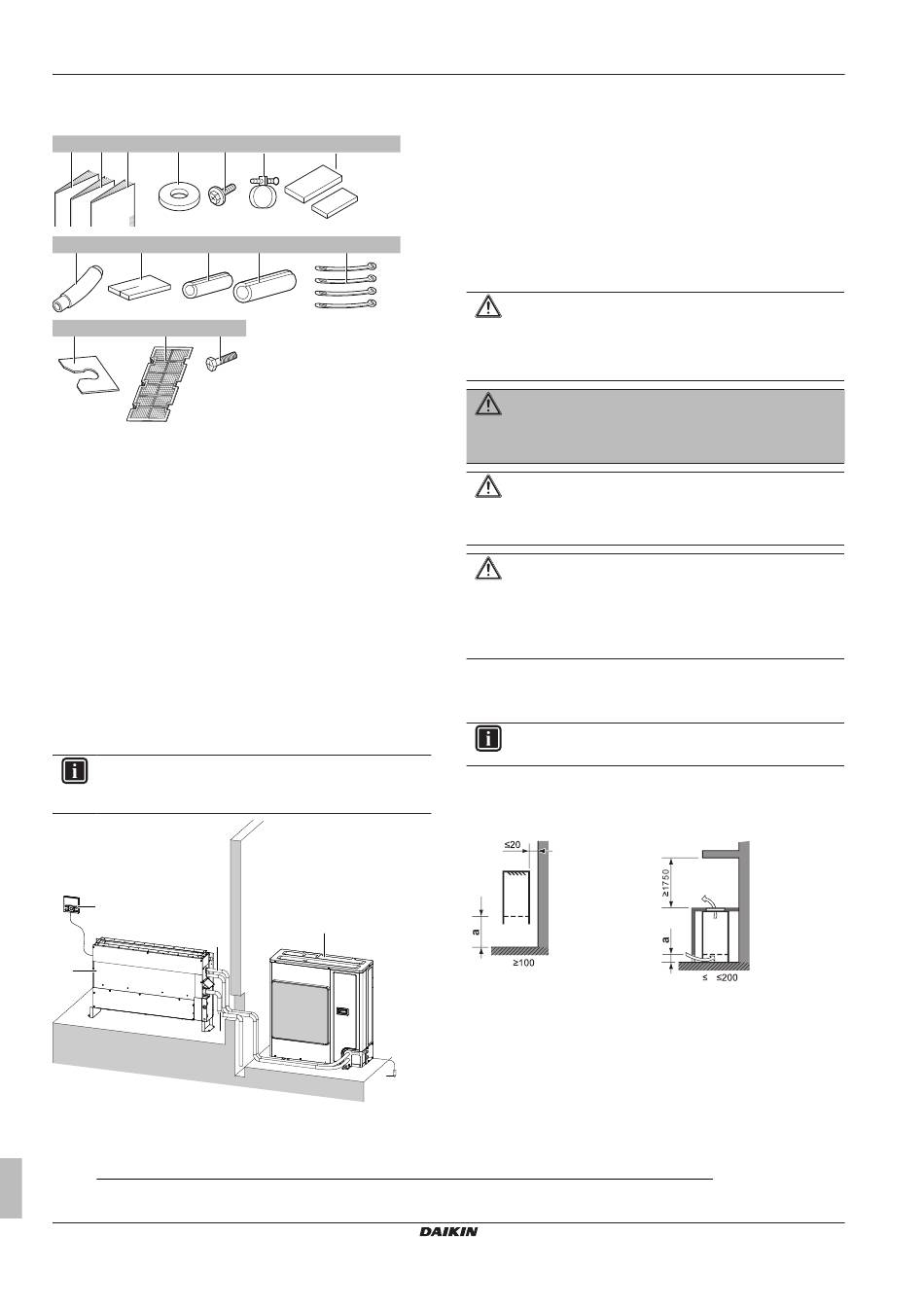

2.1.2 Retrait des accessoires de l'unité
intérieure
e
a b c d
1× 1× 8× 24×
1×
h i j
1×
1× 2×
m n o
4× 1× 6×
a Manuel d'installation
b Mode d'emploi
c Consignes de sécurité générales
d Rondelles pour support suspendu
e Vis pour brides de conduite
f Collier en métal
g Patins d'étanchéité: petit et grand
h Tuyau de purge
i Matériau d'étanchéité
j Pièce d'isolation: Petite (tuyau de liquide)
k Pièce d'isolation: Grande (tuyau de gaz)
l Attache-câbles
m Plaque de fixation de rondelle
n Filtre à air
o Vis de mise à niveau
3 À propos des unités et des
options
3.1 Configuration du système
INFORMATIONS
L'illustration suivante est un exemple, il est possible qu'elle
ne corresponde PAS à la configuration de votre système.
c
d
a
e
a Unité intérieure
b Unité extérieure
c Interface utilisateur
d Tuyauterie de réfrigérant + câble d'interconnexion
e Tuyau de purge
(1)
Uniquement pour les unités utilisant du réfrigérant R32. Se référer aux spécifications de l'unité extérieure pour le type de
réfrigérant à utiliser.
Manuel d'installation
4
f g
1× 2×
k l
1× 6×
b
f
f Câblage de mise à la terre
4 Préparation
4.1 Préparation du lieu d'installation
▪ Prévoyez suffisamment d'espace autour de l'unité pour les travaux
de réparation et la circulation de l'air.
▪ Sélectionnez un lieu d'installation suffisamment spacieux pour
permettre le transport de l'unité sur le site et hors du site.
ATTENTION
NE PAS installer ou utiliser dans des endroits remplis de
fumée, de gaz, de produits chimiques, etc. Les capteurs à
l'intérieur de l'unité intérieure peuvent détecter ces
substances et afficher un problème de fuite de réfrigérant.
AVERTISSEMENT
Ne PAS installer le climatiseur dans un endroit où des gaz
inflammables peuvent fuir. Si du gaz fuit et reste aux
alentours du climatiseur, un incendie peut se déclarer.
ATTENTION
NE PAS installer ou utiliser dans des espaces très
étanches à l'air, p.ex. des chambres insonorisées ou des
locaux aux portes scellées.
ATTENTION
Cette unité est équipée de mesures de sécurité
électriques, comme un détecteur de fuites de réfrigérant.
Pour être efficace, l'unité doit être alimentée en électricité à
tout moment après l'installation, à l'exception des périodes
1
de service courtes.
4.1.1 Exigences pour le lieu d'installation de
l'unité intérieure
INFORMATIONS
Le niveau de pression sonore est inférieur à 70 dBA.
▪ Utilisez des boulons de suspension pour l'installation.
▪ Gardez à l'esprit ce qui suit:
Type monté au mur
a
a Espace minimal
Vue du dessus
1
1
Type monté au sol
a
100
FNA25~60A2VEB
