Endress+Hauser Micropilot FMR56 Information Technique page 18

18
2 fils : 4-20mA HART, sortie de commutation
10
9
8
+
–
4...20 mA
³ 250 W
1 2 3
4
+
–
250 4...20 mA
³ W
1 2 3 4

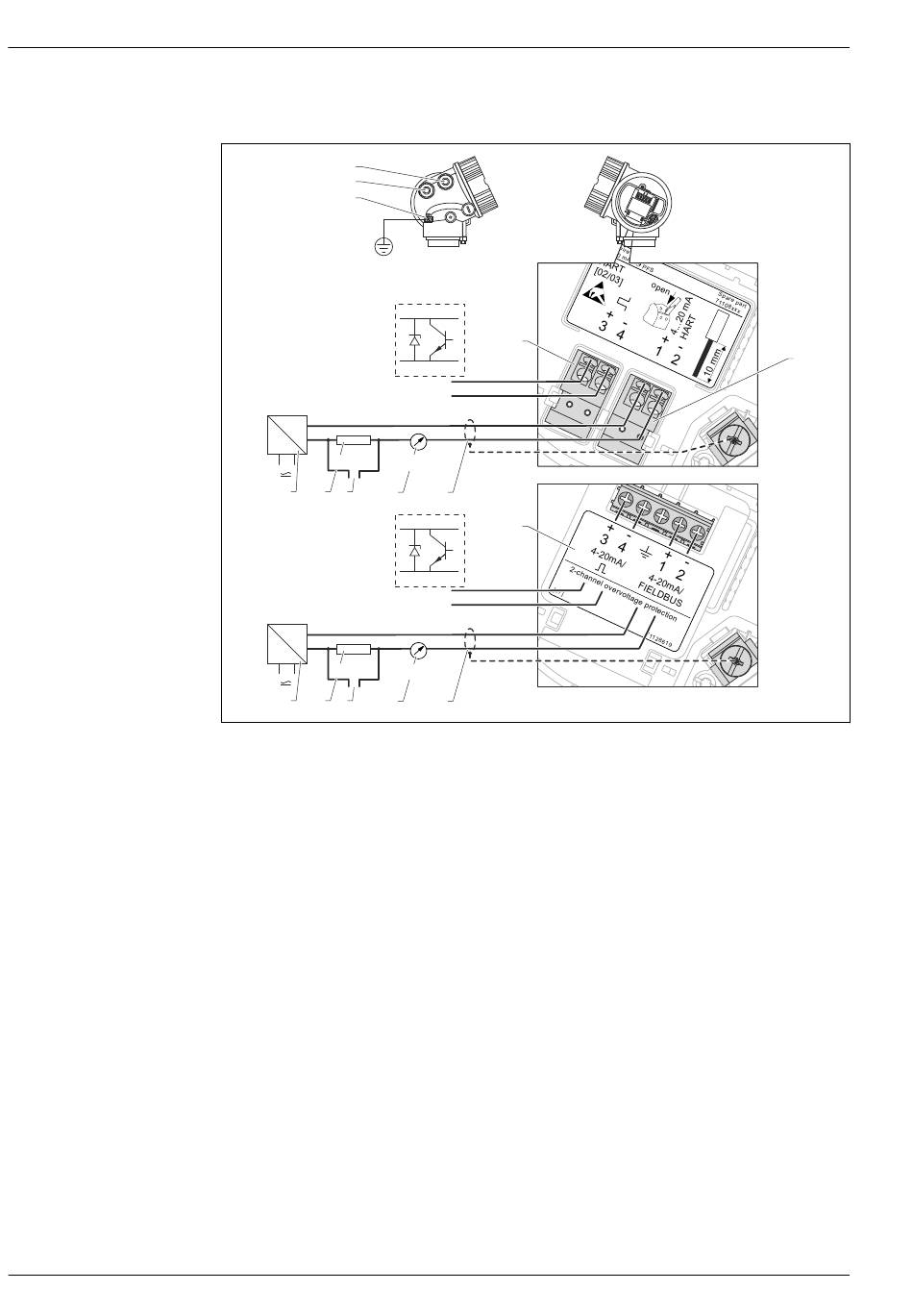

 3 Occupation des bornes 2 fils ; 4-20mA HART, sortie de commutation
A Sans protection intégrée contre les surtensions
B Avec protection intégrée contre les surtensions
1 Séparateur pour alimentation électrique (par ex. RN221N) : respecter la tension aux bornes
2 Résistance pour communication HART (≥ 250 Ω) : respecter la charge maximale
3 Port pour Commubox FXA195 ou FieldXpert SFX350/SFX370 (via modem Bluetooth VIATOR)
4 Afficheur analogique : respecter la charge maximale
5 Blindage de câble : respecter la spécification de câble
6 Raccordement 4-20mA HART (passif) : bornes 1 et 2
7 Raccordement sortie de commutation (collecteur ouvert) : bornes 3 et 4
8 Borne de raccordement pour câble d' é quipotentialité
9 Entrée de câble pour 4-20mA HART
10 Entrée de câble pour sortie de commutation
11 Module de protection contre les surtensions
A
3+
7
4-
+
-
5
B
3+
11
4-
+
-
5
Micropilot FMR56, FMR57
6
A0013759
