Version 12
Feb 2022
Instructions d'installation
pour Humidificateur Model DS-2800
- Coussinet à vapeur
- Humidistat manuel
- Moteu
- Transformateur 24 V avec fil (9'
- Tuyau de drainage du plancher (8'
- Tuyau d'alimentation en eau (7'
- Valve à flotteur automatiqu
- Câblage du circuit (3'
- Conduit de dérivation rigide et flexible de 6 po de diamètre (2,5 pi
- Clapet de dérivation intégré avec collier de gain
- Accessoires pour tambou
- Kits de câblag
1.
•
•
•
•
2.
Préparation de l'humidificateur
Cet humidificateur est assemblé en usine avec l'entrée d'air à gauche, donc avec le moteur à droite. Tout est réversible si nécessaire.
Cependant, s'il convient comme il est fourni, passer à la prochaine étape.
Pour inverser l'humidificateur, faire les opérations suivantes :
•
Si le plastique est froid, le laisser réchauffer avant de procéder à l'inversion de l'humidificateur.
•
Lever un peu l'avant du bac à eau pour le dégager des encoches situées dans les côtés du boîtier et
sortir le bac de l'humidificateur.
•
Dévisser les deux vis qui se trouvent sur le dessus du boîtier.
•
Ecarter les deux côtés de l'humidificateur.
•
Replier les deux côtés dans la direction opposée et terminer par le dessus.
•
Revisser les deux vis en prennant soin de ne pas endommager les fillets.
•
Installer l'humidificateur dans l'ouverture et l'attacher avec quatre vis #8 x 3/4". Les nervures autour de l'ouverture arrière de l'humidificateur doivent entrer dans l'ouverture du
conduit. Vérifier que l'humidificateur est de niveau de gauche à droite et d'avant en arrière, pour s'assurer que le tambour touche l'eau de manière égale, puis serrer les
quatre vis de fixation.
•
Fixer le moteur sur le côté opposé à l'entrée d'air. Le Kit No. 5 contient le moteur et deux vis.
MODÈLE AUTONETTOYANT : Il est recommandé d'installer le moteur sur le même côté que le système de drainage (le côté droit). Bien que l'humidificateur puisse fonctionner
correctement après avoir été inversé, le moteur du côté droit assurera un meilleur enclenchement du mécanisme.
4.
Installation de l'hygrostat et du transformateur / câblage du circuit
Cet humidificateur est fourni avec un transformateur qui peut être installé sur n'importe quelle prise de courant. L'hygrostat est un modèle à
montage sur conduit. Le montage sur le conduit de RETOUR permet une meilleure mesure de l'humidité générale de la maison sans être
influencé par une humidité soudaine (cuisine, salle de bain) et assure donc un meilleur contrôle.
Le Kit No. 4 contient tout le matériel nécessaire à l'installation de l'hygrostat.
•
L'hygrostat doit être installé sur une paroi verticale du conduit de RETOUR à 6 pouces minimum en amont au dessus de l'humidificateur.
•
Attacher le gabarit de l'hygrostat au conduit.
Attention : Toujours vérifier que vous n'allez pas percer ou couper un accessoire électrique ou de conditionnement d'air.
•
Marquer et percer les trous de montage et découper une ouverture pour l'hygrostat.
•
Pousser les deux connecteurs sur les bornes de l'hygrostat identifiées #2 (ou COM) et #3 (ou NO).
•
Séparer en deux le fil venant du transformateur sur une distance suffisante pour pouvoir raccorder un bout à l'un des fils du
moteur et l'autre bout à la borne de l'hygrostat identifiée #2 (ou COM).
•
Utiliser un morceau de fil fourni séparément pour raccorder l'autre fil du moteur à la deuxième borne
de l'hygrostat identifiée #3 (ou NO).
•
Passer les fils dans une petite encoche située au bas du boîtier de l'hygrostat.
•
Tout en tenant les fils dans l'encoche, installer l'hygrostat dans l'ouverture. Vérifier que le conduit de métal ne touche pas les
connexions et ne coupe pas l'isolant du fil. Ensuite, fixer l'hygrostat au conduit. Le mécanisme est exposé à l'intérieur du conduit.
•
Poser provisoirement le bouton de contrôle sur l'hygrostat.

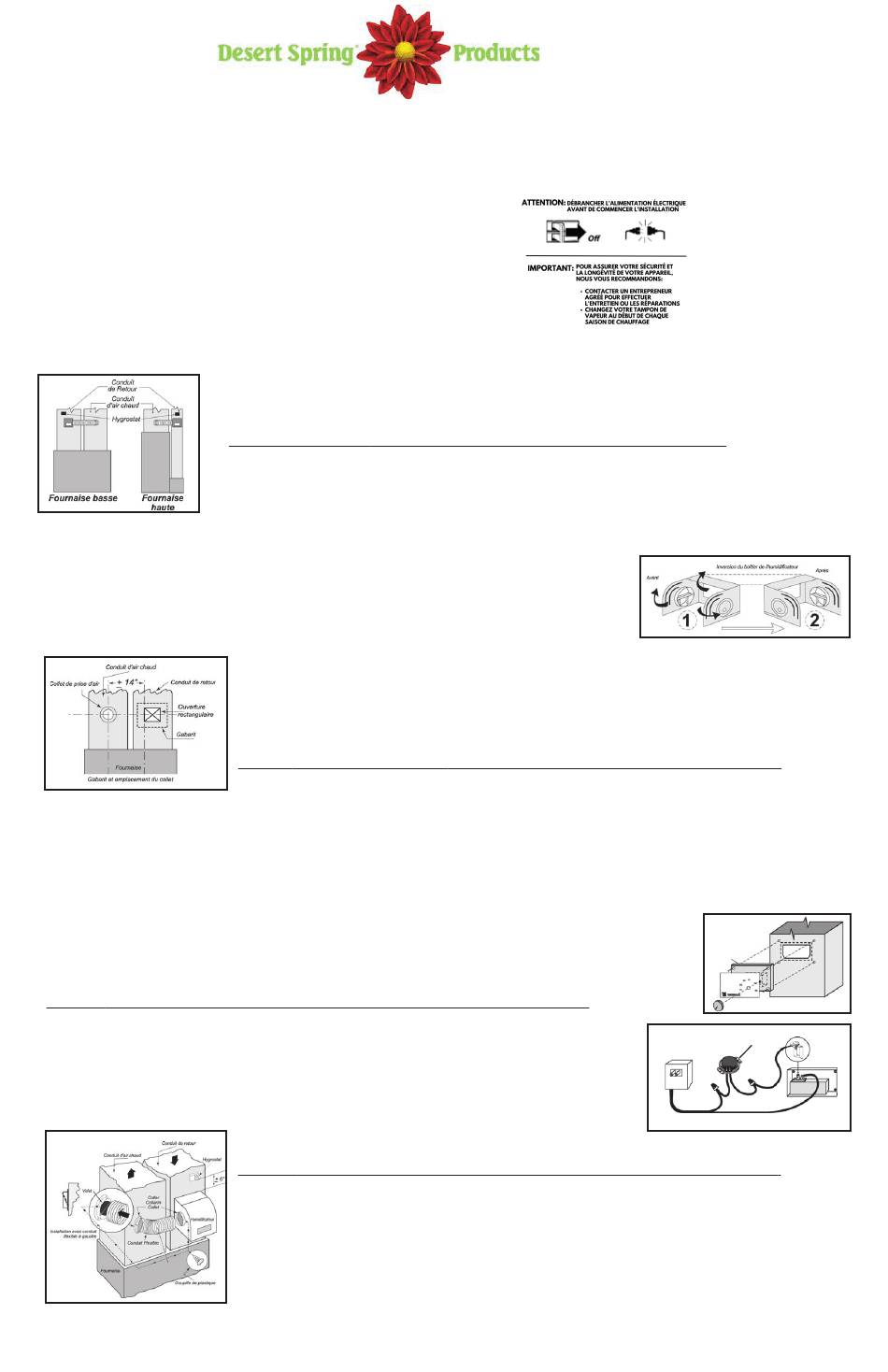

Emplacement de l'humidificateur
Deux installations couramment rencontrées sont: Fournaise basse (LOW-BOY) et fournaise haute (HI-BOY).
Cet humidificateur DOIT être installé sur le conduit de retour (air froid). Si vous l'installez sur le conduit d'alimentation, la pression dans
le conduit d'air chaud pourrait faire lever le couvercle.
Identifier le conduit de retour et choisir la paroi qui permet un accès facile pour l'installation et l'entretien.
L'humidificateur doit être installé de façon à ce qu'une fuite d'eau accidentelle ne cause pas de dégâts.
3. Installation de l'humidificateur
•
Fermer le courant à la fournaise. • Le Kit No. 1 contient le matériel nécessaire à l'installation.
•
Choisir la place du gabarit en vérifiant que l'on aura une distance d'environ 14" entre la ligne verticale de l'ouverture de
l'humidificateur et le centre de la prise d'air.
La dimension de 14" est donnée pour une installation typique, certaines installations peuvent être différentes.
•
Appliquer le gabarit de l'humidificateur (#1) sur le conduit, le mettre à niveau et l'attacher au conduit.
•
En partant de la ligne verticale de l'ouverture rectangulaire la plus proche du conduit d'air chaud, mesurer 14" et marquer le centre
du trou de prise d'air.
Attention : Toujours vérifier que vous n'allez pas percer ou couper un accessoire électrique ou de conditionnement d'air.
•
Marquer les quatre trous de vis et les quatre trous de coins à travers le gabarit et percer le conduit avec une mèche de 3/32".
•
Enlever le gabarit. Tracer une ligne entre les quatre trous de coin. Faire un trou de départ et découper une ouverture rectangulaire
correspondant à l'ouverture arrière de l'humidificateur (7-3/4" x 6-1/2").
5.Installation du collet de prise d'air
Le collet de prise d'air en plastique est combiné avec un volet réglable. Dessiner un cercle de 6" dia sur le point préalablement
marqué sur le conduit d'air chaud.
Attention : Toujours vérifier que vous n'allez pas percer ou couper un accessoire électrique ou de conditionnement d'air.
• Faire un trou de départ et couper une ouverture ronde pour le collet de prise d'air.
• Centrer le collet sur l'ouverture ronde et tourner le collet de façon à ce que le bouton de réglage du volet soit accessible une fois que
le conduit flexible sera installé. Ensuite marquer et percer les quatre trous de fixation (3/32" dia).
• Fixer le collet de prise d'air au conduit avec quatre vis.
6.Installation du conduit flexible
• Mesurer la longueur de conduit nécessaire au raccordement de l'humidificateur au collet de prise d'air de manière à ce qu'il ne
pende pas. Garder à l'esprit que le volet a besoin d'un peu d'espace pour tourner au centre du collet. Couper le surplus du conduit
flexible en laissant un peu d'espace pour le volet.
• Glisser le conduit flexible sur le collet de prise d'air et l'attacher en insérant quatre goupilles de plastique entre deux fils de renfort.
• Répéter l'opération du côté de l'humidificateur.
moteur
transformateur
hygrostat
