Exemples de raccordement de la sortie tout ou rien
Pour les appareils HART, la sortie tout ou rien est disponible en option. Voir struture de
commande, caractéristique 20 : "Alimentation, sortie", option B: "2 fils ; 4-20mA HART, sortie
tout ou rien".
Les appareils avec PROFIBUS PA et FOUNDATION Fieldbus ont toujours une sortie tout ou rien.
3+
+
-
4-

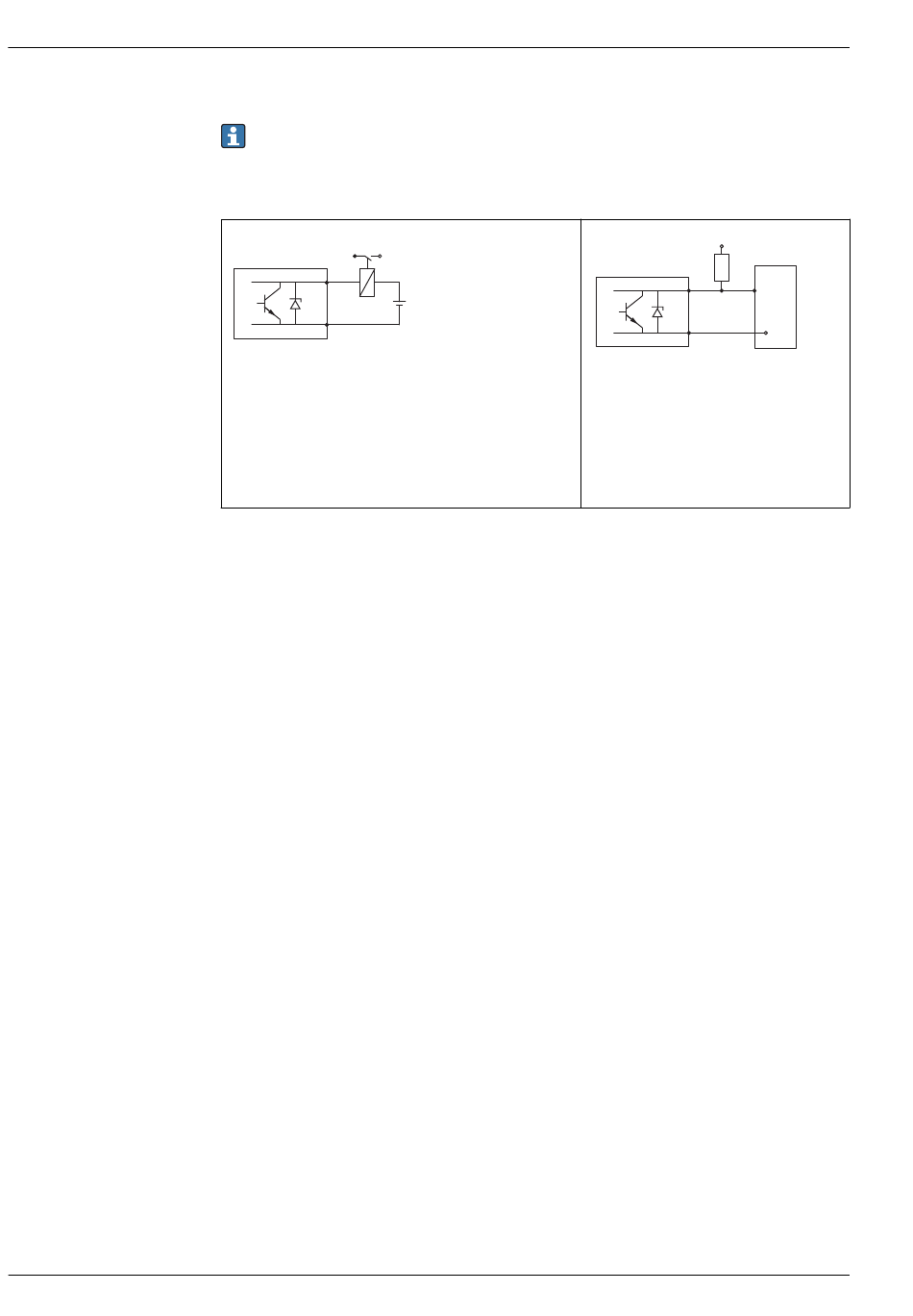

 9 Raccordement d' u n relais
Relais adaptés (exemples) :
• Relais à semi-conducteurs : Phoenix Contact OV-24DC/
480AC/5 avec support pour rail profilé UMK-1 OM-R/AMS
• Relais électromécanique : Phoenix Contact PLC-
RSC-12DC/21
Micropilot FMR56, FMR57
3+
4-
A0015909
 10 Raccordement à une entrée numérique
1 Résistance de pull-up
2 Entrée de commutation
+
1
2
A0015910
