ES
ENTRADA DE SENSOR WI-FI UNIVERSAL
GUÍA DE USO Y SEGURIDAD
0-12 / 0-30 VDC
3
o
ou
...
ou
DHT22
DS18B20
Leyenda
L: Entrada de corriente (CA) / positiva (CC) de la fuente
de alimentación
N: Entrada neutra (CA) / negativa (CC) de la fuente de
alimentación
ANALOG IN: Entrada analógica
SENSOR VCC: Salida de alimentación del sensor
DATA: Línea de datos de 1-Wire
GND: Tierra
IN 1: Entrada binaria 1
IN 2: Entrada binaria 2
OUT 1: Salida de relé MOSFET sin potencial 1
OUT 2: Salida de relé MOSFET sin potencial 2
Leer antes de usar
Este documento contiene información técnica y de segu-
ridad importante sobre el aparato, su uso y su instalación
segura.
Antes de comenzar la instalación, lea
⚠¡ATENCIÓN!
atentamente y por completo la documentación adjunta.
El incumplimiento de los procedimientos recomendados
puede provocar un mal funcionamiento, un peligro para su
vida o una violación de la ley. Allterco Robotics no se hace
responsable de cualquier pérdida o daño debido a una ins-
talación o uso inadecuado de este dispositivo.
Resumen del producto
Shelly® es una gama de innovadores dispositivos basados
en microprocesadores que permiten controlar a distancia
los electrodomésticos a través de un teléfono móvil, una
tableta, un PC o un sistema domótico. Los dispositivos
Shelly® pueden funcionar de forma autónoma en una red
Wi-Fi local o también pueden ser operados por servicios de
automatización del hogar a través del Cloud. Shelly Cloud
es un servicio que se puede utilizar a través de la aplicación
móvil Android o iOS, o a través de cualquier navegador web
en https://home.shelly.cloud/. Los dispositivos Shelly® se
pueden manejar, controlar y supervisar a distancia desde
cualquier lugar en el que el usuario disponga de una cone-
xión a Internet, siempre que los dispositivos estén conecta-
dos a un router Wi-Fi y a Internet. Los dispositivos Shelly®
tienen una interfaz web integrada a la que se puede acceder
en
http://192.168.33.1
dentro de la red Wi-Fi, creada por el
dispositivo en modo de punto de acceso, o en la URL del dis-
positivo en la red Wi-Fi a la que está conectado. La interfaz
web integrada puede utilizarse para supervisar y controlar el
dispositivo y ajustar su configuración.
Los dispositivos Shelly® pueden comunicarse directa-
mente con otros dispositivos Wi-Fi a través de HTTP.
Allterco Robotics EOOD proporciona una API. Para
más información, visite
https://shelly-api-docs.shelly.
cloud/#shelly-family-overview.
Los dispositivos Shelly® vienen con el firmware instalado
de fábrica. Si es necesario actualizar el firmware para que
los dispositivos sigan cumpliendo la normativa, incluidas
las actualizaciones de seguridad, Allterco Robotics EOOD
proporcionará las actualizaciones de forma gratuita a tra-
vés de la interfaz web integrada en el dispositivo o la apli-
cación móvil Shelly, donde está disponible la información
de la versión actual del firmware. La decisión de instalar
o no las actualizaciones del firmware del dispositivo es
responsabilidad exclusiva del usuario. Allterco Robotics
EOOD no se hace responsable de la falta de conformidad
del Dispositivo causada por el hecho de que el Usuario no
instale oportunamente las actualizaciones previstas.
Controla tu casa con tu voz
Los dispositivos Shelly® son compatibles con las funcio-
nes que admiten Amazon Alexa y Google Home. Consulte
nuestra guía paso a paso en:
https://shelly.cloud/support/
compatibility/.
Shelly® Uni (el Dispositivo) es una entrada de sensor Wi-Fi
universal y un interruptor de estado sólido de 2 canales.
Cableado

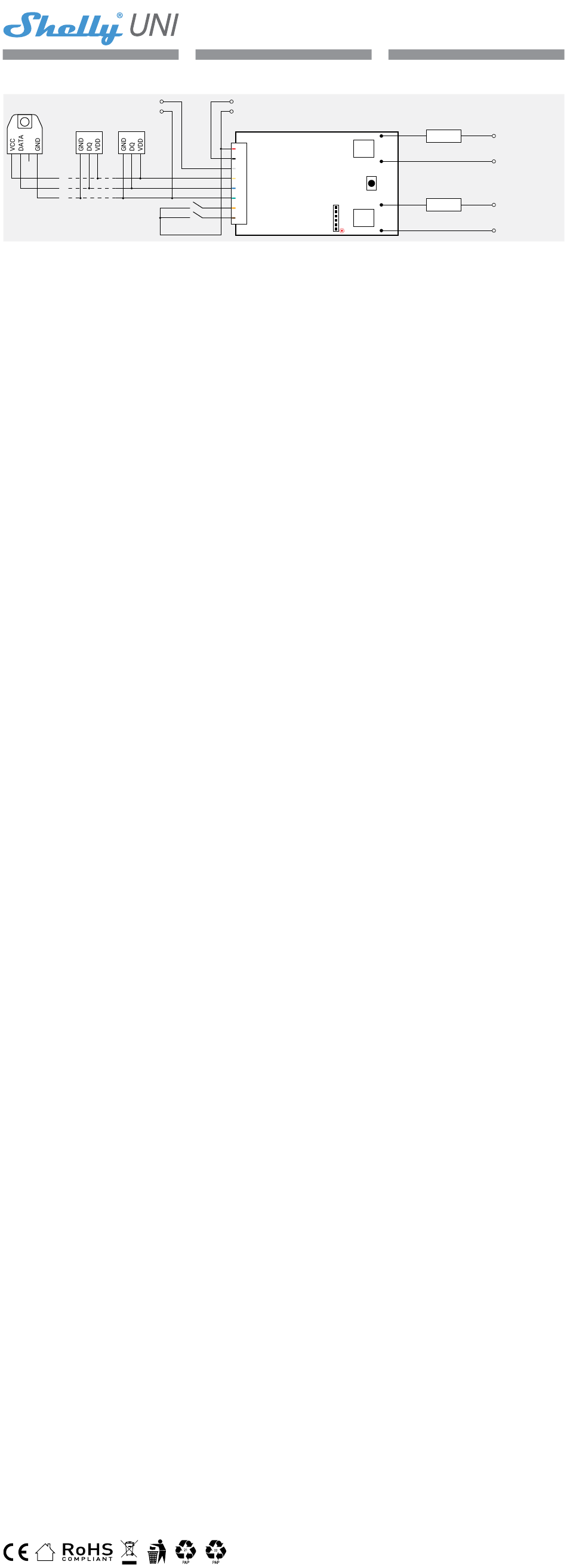

Conecte el Dispositivo según el esquema de cableado de
la parte superior de la página. Puede conectar hasta 3
sensores de temperatura DS18B20 o un único sensor de
temperatura y humedad DHT22. Consulte nuestra base de
conocimientos para obtener más información y casos de
uso específicos en:
www.shelly.cloud/knowledge-base/devices/shelly-uni/
¡Peligro de electrocución! No conecte
⚠¡PELIGRO!
el Dispositivo a fuentes de tensión superiores a las
especificadas.
Utilice el aparato sólo con fuentes de ali-
⚠¡CUIDADO!
mentación y aparatos que cumplan con la normativa vi-
gente. Un cortocircuito en cualquier aparato conectado al
aparato puede dañar el aparato.
No conecte el aparato a dispositivos que
⚠¡CUIDADO!
superen la carga máxima indicada.
Conecte el aparato sólo de la manera indi-
⚠¡CUIDADO!
cada en estas instrucciones. Cualquier otro método puede
causar daños y/o lesiones.
Cuando monte el dispositivo, asegúrese de
⚠¡CUIDADO!
que su placa de circuito impreso no esté en contacto con
ningún material conductor.
No instale el aparato en un lugar donde
⚠¡CUIDADO!
pueda mojarse.
Inclusión inicial
Si decide utilizar el Dispositivo con la aplicación móvil
Shelly Cloud y el servicio Shelly Cloud, las instrucciones
para conectar el Dispositivo al Cloud y controlarlo a través
de la App Shelly se encuentran en la "Guía de la App".
https://shelly.link/app
La aplicación móvil Shelly y el servicio Shelly Cloud no son
condiciones para el buen funcionamiento del Dispositivo.
Este dispositivo puede utilizarse con otros servicios y apli-
caciones de domótica.
No permita que los niños jueguen con los
⚠¡CUIDADO!
botones/interruptores conectados al aparato. Mantenga
los dispositivos que permiten el control remoto de Shelly
(teléfonos móviles, tabletas, ordenadores) fuera del alcan-
ce de los niños.
Especificaciones técnicas
• Dimensiones de la placa de circuito impreso (LxAxH):
33x20x13 mm
• Alimentación: 12 - 36 VCC o 12 - 24 VCA, 50/60 Hz
• Consumo de energía: < 1 W
• Temperatura de funcionamiento: -20°C - 40°C
• Entrada analógica: 0 - 12 VCC (rango 1), 0 - 30 VCC
(rango 2)
• Entradas binarias: 2 (1 - 36 VCC o 12 - 24 VCA)
• Interfaz de 1-Wire: admite un único sensor de tempera-
tura y humedad DHT22 o hasta 3 sensores de tempera-
tura DS18B20
• Salidas: 2 relés MOSFET sin potencial
• Tensión máxima de conmutación: 36 VCC / 24 VCA
• Corriente máxima salida: 100 mA
• Protocolo de radio: Wi-Fi 802.11 b/g/n
• Banda de radiofrecuencia: 2401 - 2495 MHz
• Potencia máxima de radiofrecuencia: <20 dBm
• Alcance operativo (según de las condiciones locales):
hasta 50 m en exteriores, hasta 30 m en interiores
• MQTT: Sí
• CoAP: Sí
• Webhooks (acciones URL): 22 con 5 URLs por hook
• Horarios: 20
Declaration of conformity
Allterco Robotics EOOD declara por la presente que el
equipo de radio tipo Shelly® Uni cumple con la Directiva
2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. El
texto completo de la declaración de conformidad de la UE
está disponible en la siguiente dirección web:
https://shelly.link/Uni_DoC
Fabricante: Allterco Robotics EOOD
Dirección: Bulgaria, Sofia, 1407, 103 Cherni vrah Blvd.
Tel: +359 2 988 7435
Correo electrónico:
support@shelly.cloud
Web:
https://www.shelly.cloud
Los cambios en la información de contacto son publica-
dos por el fabricante en el sitio web oficia
https://www.shelly.cloud.
Todos los derechos de las marcas Shelly®, y otros dere-
chos de propiedad intelectual asociados a este dispositivo
pertenecen a Allterco Robotics EOOD.
ENTRADA DE SENSOR WI-FI UNIVERSAL
GUIA DO UTILIZADOR E DE SEGURANÇA
(+)
N
(-)
(-)
L
(+)
1
1
2
3
4
5
6
7
8
Legenda
L: Cabo ativo de fonte de alimentação (CA) / entrada po-
sitivo (CC)
N: Cabo neutro de fonte de alimentação (CA) / entrada
negativo (CC)
ANALOG IN: Entrada analógica
SENSOR VCC: Sensor de saída da fonte de alimentação
DATA: 1-Wire de linha de dados
GND: Terra
IN 1: Entrada binária 1
IN 2: Entrada Binária 2
OUT 1: Saída 1 da relé MOSFET sem-potencial
OUT 2: Saída 2 da relé MOSFET sem-potencial
Leia antes de utilizar
Este documento contém importante informação técnica e
de segurança relativa ao dispositivo, sua utilização segura
e instalação.
Antes de iniciar a instalação, por favor leia
⚠ATENÇÃO!
atentamente e na íntegra a documentação incluída. O in-
cumprimento dos procedimentos recomendados poderão
dar origem a avarias, perigo à sua vida ou violação da lei.
A Allterco Robotics EOOD não se responsabiliza por quais-
quer perdas ou danos em caso de uma incorreta instala-
ção ou incorreta utilização deste dispositivo.
Apresentação do Produto
Shelly® é uma linha de dispositivos inovadores geridos
por micro-processador, que permitem o controlo remote
de eletrodomésticos através de telemóvel, tablet, PC ou
sistema de domótica. Os dispositivos Shelly® podem
funcionar isoladamente numa rede Wi-Fi local ou podem
também ser operados através de serviços de domóti-
ca em nuvem. Shelly Cloud é um desses serviços que
pode ser acedido usando uma aplicação móvel Android
ou iOS, ou com um qualquer browser de internet em
https://home.shelly.cloud/. Os dispositivos Shelly® po-
dem ser acedidos, controlados e monitorizados remota-
mente a partir de qualquer localização onde o Utilizador
tiver uma conexão à internet, desde que os dispositivos
estejam conectados a um router Wi-Fi e à Internet. Os dis-
positivos Shelly® possuem um Interface Web embutido e
acessível em
http://192.168.33.1
dispositivo em modo Ponto de Acesso (AP), ou no ende-
reço URL do dispositivo na rede Wi-Fi a que está ligado.
O Interface Web embutido pode ser usado para monitori-
zar e controlar o dispositivo, assim como ajustar as suas
configurações.
Os dispositivos Shelly® podem comunicar diretamente
com outros dispositivos Wi-Fi através do protocolo HTTP.
Uma App é fornecida por Allterco Robotics EOOD. Para
mais informação, por favor visite:
shelly.cloud/#shelly-family-overview.
Os dispositivos Shelly® são distribuidos com firmware
instalado em fábrica. Se forem necessárias atualizações
ao firmware de forma a manter os dispositivos em con-
formidade, incluindo atualizações de segurança, Allterco
Robotics EOOD fornecerá as atualizações gratuitamente
através do Interface Web embutido ou da Aplicação Móvel
Shelly, onde a informação sobre a versão de firmware atual
se encontra acessível. A escolha em instalar ou não insta-
lar as atualizações de firmware do Dispositivo é respon-
sabilidade única do utilizador. Allterco Robotics EOOD não
se responsabiliza por qualquer falha na conformidade do
Dispositivo causada pela não instalação das atualizações
disponíveis em tempo útil, por parte do Utilizador.
Controle a sua casa com a sua voz.
Os dispositivos Shelly® são compatíveis com as funcio-
nalidades suportadas por Amazon Alexa e Google Home.
Por favor consulte o nosso guia passo-a-passo em:
shelly.cloud/support/compatibility/.
Shelly® Uni (o Dispositivo) é um sensor Wi-Fi de entrada
universal e um comutador de 2-canais de estado sólido.
Cablagem
Conecte o Dispositivo conforme o esquema de ligação no
topo da página. Pode conectar até 3 sensores de tempe-
ratura DS18B20 ou um único sensor de temperatura e hu-
midade DHT22. Consulte a nossa base de conhecimento
para mais informação e casos de uso específico em:
www.shelly.cloud/knowledge-base/devices/shelly-uni/
Perigo de eletrocussão! Não conecte o
⚠PERIGO!
Dispositivo a fontes de voltagem superior ao especificado.
Utilize o Dispositivo apenas com uma fonte
⚠ATENÇÃO!
de alimentação e eletrodomésticos que cumpram todas
as regulações aplicáveis. Um curto-circuito num electrodo-
méstico conectado ao Dispositivo pode danificar o próprio
Dispositivo.
Não conecte o Dispositivo a electrodomésti-
⚠ATENÇÃO!
cos se estes excederem a carga máxima permitida.
Conecte o Dispositivo apenas da forma
⚠ATENÇÃO!
ilustrada nestas instruções. Qualquer outra forma poderá
causar danos e/ou acidentes.
Ao instalar o Dispositivo, certifique-se que a
⚠ATENÇÃO!
PCI não entra em contato com nenhum material condutivo.
Não instale o dispositivo num local que pos-
⚠ATENÇÃO!
sa ficar molhado.
Inclusão Inicial
Se escolher usar o Dispositivo com a aplicação móvel
Shelly Cloud e o serviço Shelly Cloud, instruções em como
conectar o Dispositivo à Cloud e como controlá-lo através
da App Shelly, podem ser encontradas no "Guia da App".
https://shelly.link/app
A Shelly Mobile Application e o serviço Shelly Cloud não
são condições únicas para o funcionamento adequado do
dispositivo. Este Dispositivo pode ser utilizado com varia-
das aplicações e serviços de domótica.
Não permita que crianças brinquem com
⚠ATENÇÃO!
os botões/comutadores conectados ao Dispositivo.
Mantenha os Dispositivos de controlo remoto do Shelly
(telemóveis, tablets, PCs) fora do alcance das crianças.
Especificações
• Dimensões da PCI (CxLxA): 33x20x13 mm
• Fonte de alimentação: 12 - 36 VCC ou 12 - 24 VCA, 50/60 Hz
• Consumo elétrico: < 1 W
• Temperatura de funcionamento: -20°C - 40°C
• Entrada analógica: 0 - 12 VCC (alcance 1), 0 - 30 VCC
(alcance 2)
• Entradas binárias: 2 (1 - 36 VCC ou 12 - 24 VCA)
• Interface de 1-Wire: Suporta um sensor de humidade e
temperatura DHT22 ou até 3 sensores de temperatura
DS18B20
• Saídas: 2 relés MOSFET livres de potencial
• Voltagem máx. comutada: 36 VCC / 24 VCA
• Amperagem máx. por saída: 100 mA
• Protocolo de rádio: Wi-Fi 802.11 b/g/n
• Banda de radiofrequências: 2401 - 2495 MHz
• Potência máxima de radiofrequências: <20 dBm
• Alcance de operação (dependendo das condições lo-
cais): até 50 m ao ar livre, até 30 m no interior
• MQTT: Sim
• CoAP: Sim
• Webhooks (acções de URL): 22 com 5 URLs por hook
• Agendamentos: 20
Declaração de conformidade
A Allterco Robotics EOOD declara por este meio que o
equipamento rádio tipo Shelly® Uni opera conforme a
Diretriz 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/
EU. O texto completo da declaração da UE sobre a confor-
midade está disponível no seguinte endereço de internet:
https://shelly.link/Uni_DoC
Fabricante: Allterco Robotics EOOD
Endereço: 1407, 103 Cherni vrah Blvd. Sofia, Bulgária
Tel.: +359 2 988 7435
E-mail:
support@shelly.cloud
Web:
https://www.shelly.cloud
Alterações nos endereços de contato são publicados pelo
Fabricante no website oficial https://www.shelly.cloud.
Todos os direitos sobre a marca registada Shelly® e ou-
tros direitos de propriedade intelectual associados a este
Dispositivo pertencem a Allterco Robotics EOOD.
PT
12-24 VCA / 12-36 VDC
L
N
ANALOG IN
Botón de reinicio
SENSOR VCC
Botão de reset ►
DATA
Bouton de réinitialisation
GND
IN 1
Indicación LED
IN 2
Indicação de LED
Indicateur LED ►
na rede Wi-Fi, criada pelo
https://shelly-api-docs.
https://
FR
ENTRÉE DE CAPTEUR WI-FI UNIVERSELLE
GUIDE D'UTILISATION ET DE SÉCURITÉ
Out 1
Out 2
Légende
L : Entrée de l'alimentation sous tension (CA) / positive (DC)
N : Entrée neutre (CA) / négative (DC) de l'alimentation.
ANALOG IN : Entrée analogique
SENSOR VCC : Sortie d'alimentation du capteur
DATA : Ligne de données à 1-Wire
GND : Masse
IN 1 : Entrée binaire 1
IN 2 : Entrée binaire 2
OUT 1 : Sortie de relais MOSFET sans potentiel 1
OUT 2 : Sortie de relais MOSFET sans potentiel 2
A lire avant utilisation
Ce document contient des informations techniques et de
sécurité importantes concernant l'appareil, son utilisation
et son installation en toute sécurité.
Avant de commencer l'installation, veuil-
⚠ATTENTION!
lez lire attentivement et complètement la documentation
d'accompagnement. Le non-respect des procédures re-
commandées peut entraîner un dysfonctionnement, un
danger pour votre vie ou une violation de la loi. Allterco
Robotics EOOD n'est pas responsable des pertes ou des
dommages en cas d'installation ou d'utilisation incorrecte
de ce dispositif.
Présentation du produit
Shelly® est une gamme de dispositifs innovants gérés par
microprocesseur, qui permettent de contrôler à distance
les appareils électriques par le biais d'un téléphone mo-
bile, d'une tablette, d'un PC ou d'un système domotique.
Les dispositifs Shelly® peuvent fonctionner de manière
autonome sur un réseau local Wi-Fi ou ils peuvent égale-
ment être exploités par des services domotiques via Cloud.
Shelly Cloud est un service utilisable via l'application
mobile Android ou iOS, ou via n'importe quel navigateur
Internet sur https://home.shelly.cloud/. Les dispositifs
Shelly® peuvent être utilisés, contrôlés et surveillés à dis-
tance depuis n'importe quel endroit où l'utilisateur dispose
d'une connexion Internet, à condition que les dispositifs
soient connectés à un routeur Wi-Fi et à Internet. Les dis-
positifs Shelly® ont une interface Web intégrée accessible
sur
http://192.168.33.1
au sein du réseau Wi Fi, créé par le
dispositif en mode point d'accès, ou à l'adresse URL du dis-
positif sur le réseau Wi-Fi auquel il est connecté. L'interface
Web intégrée peut être utilisée pour surveiller et contrôler
le dispositif, ainsi que pour ajuster ses paramètres.
Les dispositifs Shelly® peuvent communiquer directement
avec d'autres dispositifs Wi-Fi par le biais du protocole
HTTP. Une API est fournie par Allterco Robotics EOOD.
Pour plus d'informations, veuillez visiter:
api-docs.shelly.cloud/#shelly-family-overview.
Les dispositifs Shelly® sont livrés avec un micrologiciel
installé en usine. Si des mises à jour du micrologiciel sont
nécessaires pour maintenir les dispositifs en conformité,
y compris des mises à jour de sécurité, Allterco Robotics
EOOD fournira les mises à jour gratuitement via l'interface
Web intégrée au dispositif ou l'application mobile Shelly,
où les informations sur la version actuelle du micrologiciel
sont disponibles. Le choix d'installer ou non les mises à
jour du micrologiciel du dispositif relève de la seule respon-
sabilité de l'Utilisateur. Allterco Robotics EOOD ne sera pas
responsable de tout manque de conformité du Dispositif
causé par le fait que l'Utilisateur n'a pas installé les mises
à jour fournies en temps voulu.
Contrôlez votre maison avec votre voix
Les dispositifs Shelly® sont compatibles avec les fonc-
tionnalités prises en charge par Amazon Alexa et Google
Home. Veuillez consulter notre guide étape par étape sur:
https://shelly.cloud/support/compatibility/.
Shelly® Uni (l'Appareil) est une entrée universelle de cap-
teur Wi-Fi et un commutateur à semi-conducteurs à 2
canaux.
Câblage
Connectez le Dispositif conformément au schéma de
câblage en haut de la page. Vous pouvez connecter jusqu'à
3 capteurs de température DS18B20 ou un seul capteur de
température et d'humidité DHT22. Consultez notre base de
connaissances pour plus d'informations et des cas d'utili-
sation spécifiques à :
www.shelly.cloud/knowledge-base/devices/shelly-uni/
Danger d'électrocution ! Ne connectez pas
⚠DANGER!
l'appareil à des sources de tension supérieure à celle
spécifiée.
N'utilisez l'Appareil qu'avec une alimenta-
⚠ATTENTION!
tion et des appareils conformes à toutes les réglementa-
tions en vigueur. Un court-circuit dans tout appareil connec-
té à l'Appareil peut endommager ce dernier.
Ne connectez pas l'Appareil à des appa-
⚠ATTENTION!
reils dépassant la charge maximale indiquée.
Connectez l'Appareil uniquement de la ma-
⚠ATTENTION!
nière indiquée dans ces instructions. Toute autre méthode
pourrait causer des dommages et/ou des blessures.
Lors du montage du Dispositif, assu-
⚠ATTENTION!
rez-vous que sa carte de circuit imprimé n'est pas en
contact avec des matériaux conducteurs.
N'installez pas l'appareil à un endroit où il
⚠ATTENTION!
est possible qu'il se mouille.
Inclusione iniziale
Si vous choisissez d'utiliser l'Appareil avec l'application
mobile Shelly Cloud et le service Shelly Cloud, les instruc-
tions pour connecter l'Appareil au Cloud et le contrôler via
l'App Shelly se trouvent dans le «Guide de l'App».
https://shelly.link/app
L'application mobile Shelly et le service Shelly Cloud ne
sont pas des conditions au bon fonctionnement de l'Ap-
pareil. Cet Appareil peut être utilisé avec divers autres ser-
vices et applications domotiques.
Ne laissez pas les enfants jouer avec les
⚠ATTENTION!
boutons/interrupteurs connectés à l'Appareil. Gardez les
Dispositifs permettant de contrôler Shelly à distance (télé-
phones mobiles, tablettes, PC) hors de portée des enfants.
Caractéristiques techniques
• Dimensions du PCB (LxlxH) : 33x20x13 mm
• Alimentation électrique: 12 - 36 VDC ou 12 - 24 VCA,
50/60 Hz
• Consommation électrique: < 1 W
• Température de fonctionnement: -20°C - 40°C
• Entrée analogique : 0 - 12 VDC (gamme 1), 0 - 30 VDC
(gamme 2)
• Entrées binaires : 2 (1 - 36 VCC ou 12 - 24 VCA)
• Interface 1-Wire : supporte un seul capteur de tempéra-
ture et d'humidité DHT22 ou jusqu'à 3 capteurs de tem-
pérature DS18B20
• Sorties : 2 relais MOSFET sans potentiel
• Tension de commutation maximale: 36 VDC / 24 VCA
• Courant maximal par sortie: 100 mA
• Protocole radio : Wi-Fi 802.11 b/g/n
• Bande de radiofréquences : 2401 - 2495 MHz
• Puissance de radiofréquence maximale: <20 dBm
• Portée opérationnelle (en fonction des conditions lo-
cales): jusqu'à 50 m en extérieur, jusqu'à 30 m en intérieur
• MQTT: Oui
• CoAP: Oui
• Webhooks (actions URL) : 22 avec 5 URL par crochet
• Planifications : 20
Déclaration de conformité
Par la présente, Allterco Robotics EOOD déclare que l'équi-
pement radio de type Shelly® Uni est conforme à la direc-
tive 2014/53/ EU, 2014/35/EU, 2014/30/UE, 2011/65/EU
Le texte complet de la déclaration de conformité de l'UE
est disponible à l'adresse Internet suivante:
https://shelly.link/Uni_DoC
Produttore: Fabricant: Allterco Robotics EOOD
Adresse: Bulgarie, Sofia, 1407, 103 Cherni vrah Blvd.
Tél: +359 2 988 7435
Email:
support@shelly.cloud
Web:
https://www.shelly.cloud
Les modifications des coordonnées sont publiées par le
fabricant sur le site officiel https://www.shelly.cloud.
Tous les droits sur les marques Shelly®, et autres droits
intellectuels associés à ce dispositif appartiennent à
Allterco Robotics EOOD.
max 24 VCA / 36 VDC
max 0.1 A
max 24 VCA / 36 VDC
max 0.1 A
https://shelly-
08/2023
