Répartition du poids

Mise en service du FortiGate

Guide d'installation FortiGate-800 et FortiGate-800F Version 3.0
01-30000-0269-20051212
La mise en place dans une armoire rack doit être effectuée de telle sorte que le
poide de l'appareil soit équilibré afin d'éviter tout dysfonctionnement.
Les boîtiers FortiGate sont équipés d'un interrupteur marche/arrêt (on/off).
Mettre en service un boîtier FortiGate
1
Assurez-vous que l'interrupteur au dos du boîtier est positionné sur off.
2
Connectez l'adaptateur secteur à la fiche de connexion au dos du boîtier
FortiGate.
3
Connectez l'adaptateur secteur au câble d'alimentation.
4
Connectez le câble d'alimentation à une prise de courant.
5
Positionnez l'interrupteur sur on.

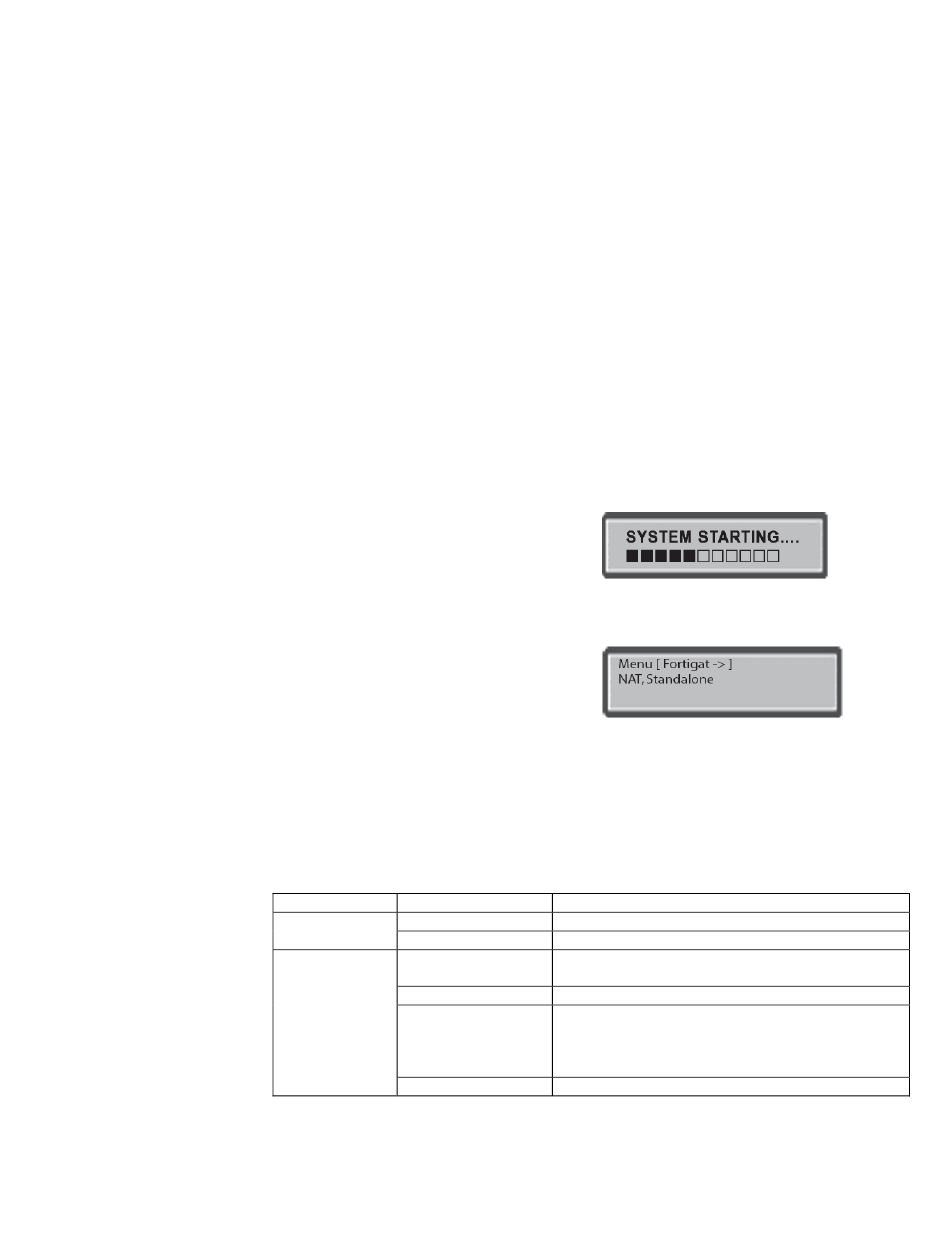

Après quelques secondes, « SYSTEM STARTING » (DEMARRAGE DU
SYSTEME) apparaît sur l'écran à cristaux liquides (LCD).
Les fonctions du menu principal s'affichent sur l'écran LCD lorsque le système est
opérationnel.
Le boîtier FortiGate se met en route et les diodes électroluminescentes
« POWER » (ALIMENTATION) et « STATUS » (STATUT) s'allument. La diode de
STATUS clignote pendant la mise en marche du boîtier FortiGate et reste allumée
pendant tout le fonctionnement du système.
Tableau 2 : Les indicateurs des diodes électroluminescentes pour les FortiGate-800 et
FortiGate-800F
Diode
État
Power
Vert
Éteint
Interne
Ambre
Externe
DMZ
Ambre – clignotant
HA
Vert
1 à 4
Éteint
Description
Le boîtier FortiGate est sous tension.
Le boîtier FortiGate est hors tension.
Le câble approprié est utilisé et l'équipement
connecté alimenté.
Activité réseau présente sur cette interface.
L'interface est connectée. Interne, Externe, DMZ
et HA se connectent jusqu'à 1000 Mbit/s.
Interfaces 1, 2, 3 et 4 se connectent jusqu'à
100 Mbit/s.
Pas de lien établi.
