FUS72 ONE
Attention:
i
Indications diode LED (3) :
- Lorsque la diode LED clignote rapidement (3x/sec.), la pile est déchargée: utilisez une nouvelle pile.
- Lorsque la diode LED clignote lentement (1x/sec.), le réarmement est en cours.
- Lorsque la diode LED est allumée de manière continue, le réarmement est terminé et le moteur est sous tension.
i
Lorsque le moteur détecte une tension sur le câble d'alimentation, il suffit de connecter la pile brièvement pour
démarrer le réarmement.
i
Le câble d'alimentation de ce moteur ne peut pas être remplacé séparément. Si le câble est endommagé, l'unité
complète doit être remplacée.
i
Le boîtier du mécanisme contient un capteur de température. Lorsque la température dans le boîtier dépasse 72°C, le
mécanisme se déclenche. La diode LED clignote 2 fois par seconde. Lorsque la température redescend en dessous de
72°C, le mécanisme ne peut être réarmé de manière motorisée qu'après un réarmement manuel (avec une pile).
i
Après fonctionnement, il faut attendre 1 seconde pour que les contacts de fin de course atteignent une position stable.
i
Soyez sûr que le déclencheur thermique soit présent dans le mécanisme. Le mécanisme pourrait ne pas fonctionner
correctement - si ce n'était pas le cas.

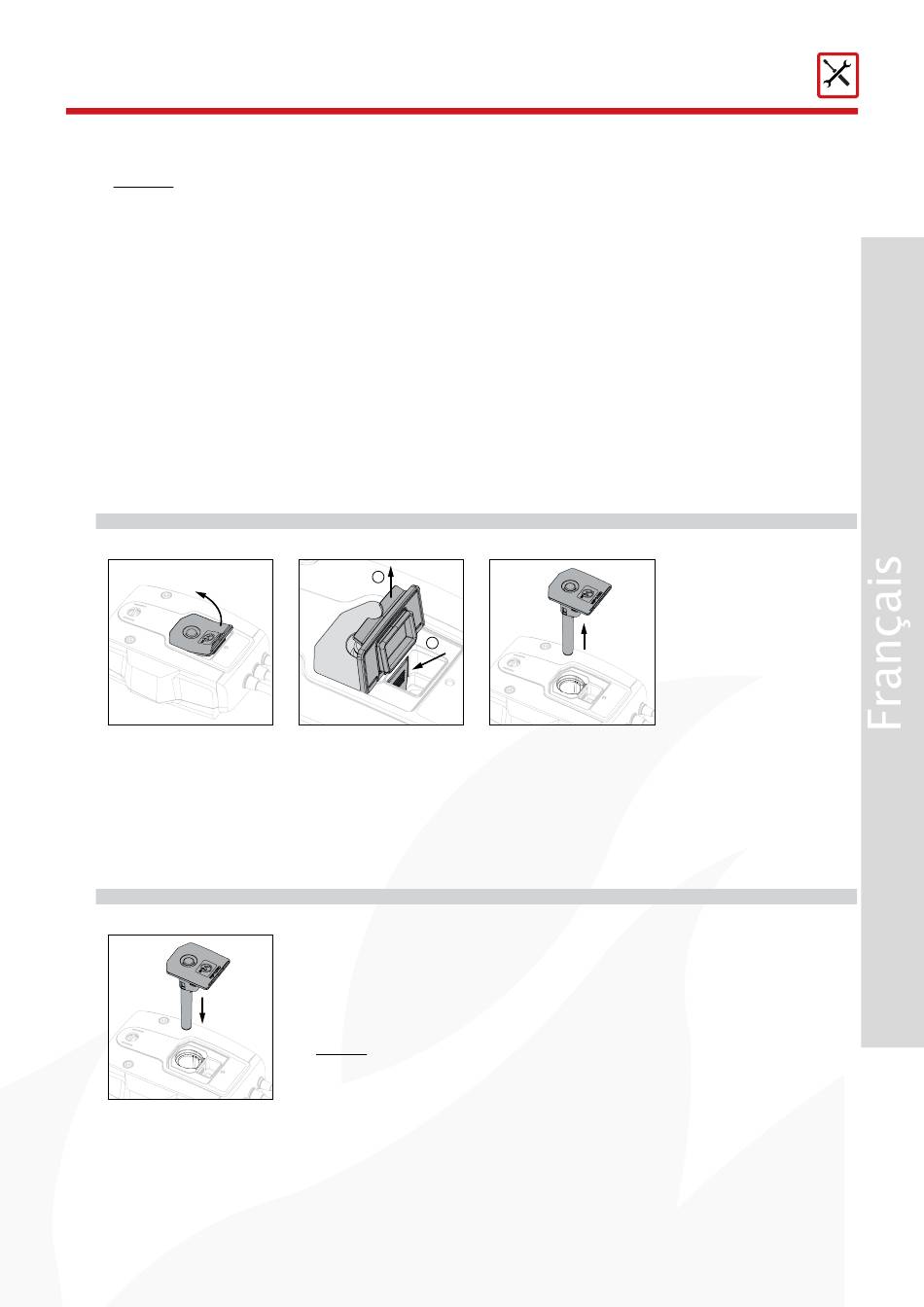

d
emontage
1. Ouvrez le compartiment
de la pile.
m
ontage
Si les manipulations ne se déroulent pas conformément à la présente notice, Rf-Technologies
ne peut pas être tenu responsable et les conditions de garantie ne seront pas d'application!
Canne thermique 72°C
3
2
2. Appuyez sur le bouton
souple à l'intérieur du
compartiment de la pile.
3. Tirez simultanément le
fusible et la protection
en caoutchouc pour
l'extraire du mécanisme.
4. Introduisez le nouveau
fusible et sa protection
en caoutchouc dans le
mécanisme jusqu'à ce
qu'il s'enclique. Fermez
le compartiment de la
pile hermétiquement.
Caution:
i
Assurez-vous
qu'aucune poussière
ou humidité ne puisse
pénétrer dans le boîtier
du mécanisme pendant
le remplacement du
fusible.
K131-C
04/2021
5
