Fiche technique
AL ECP50.2
2.9

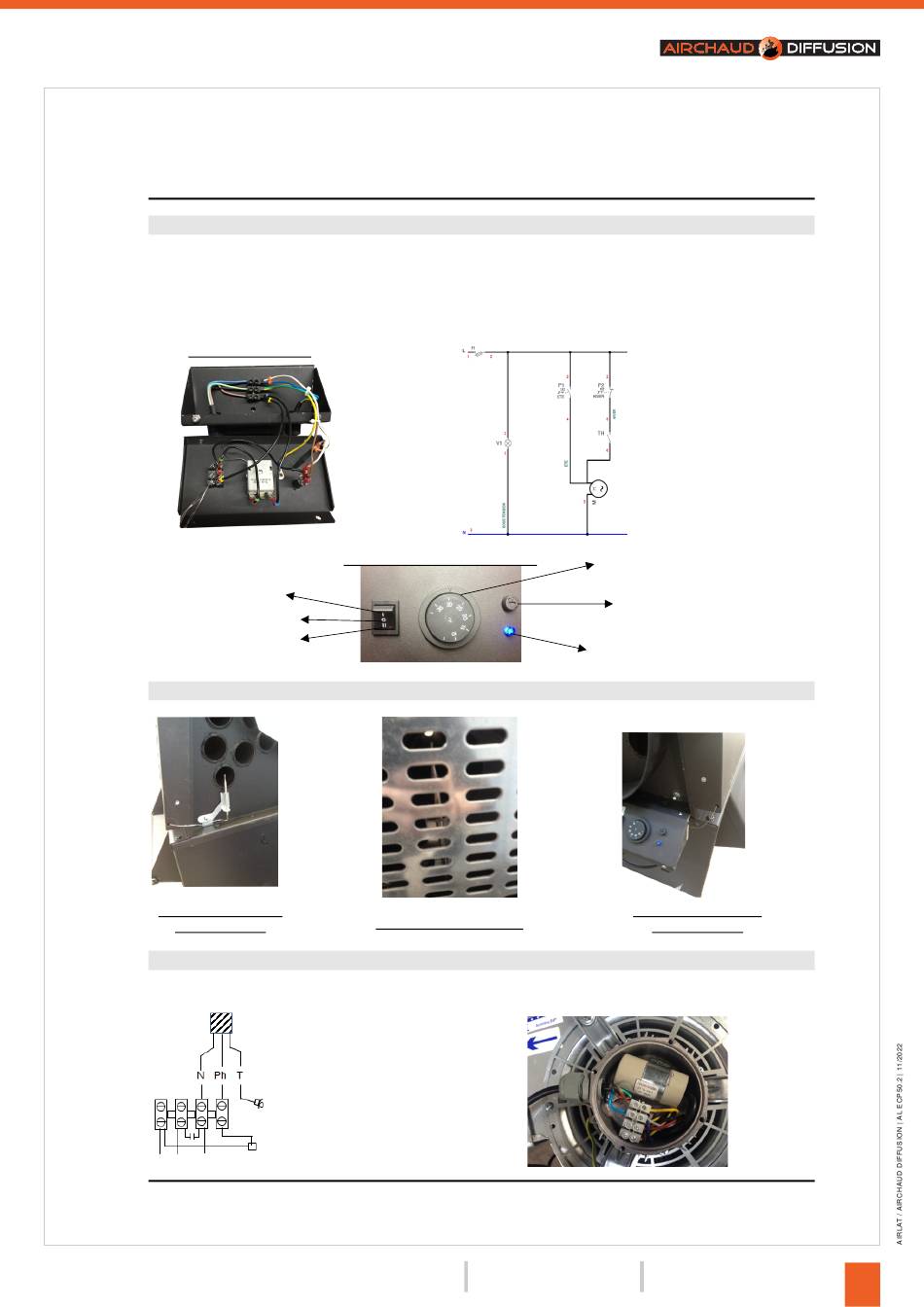

DESCRIPTIF, FONCTIONNEMENT DE L'ARMOIRE (EN OPTION) ET SCHEMA
La régulation de ventilateur permet la mise en service du ventilateur à la température de consigne (soit
environ 30°C). Dès que le circuit de chauffe thermique sera à cette température, le ventilateur se mettra en
service (inverseur sur position hiver). Au refroidissement de l'appareil, le ventilateur s'arrêtera à la
température de consigne afin d'éviter la circulation d'air frais durant le cycle de chauffage de masse.
Armoire électrique
2.10
POSITIONNEMENT DE L'ARMOIRE ELECTRIQUE ET DE LA SONDE
Position de la sonde
thermostatique
2.11
SCHEMA DE BRANCHEMENT DU CABLE DE VENTILATEUR
Dans le boitier raccordement moteur 220 V mono
11
Airchaud Diffusion - 35 route de Colmar, 67600 Sélestat
SIRET : 444 448 898 00015
Descriptif du tableau de bord
Été
Arrêt
Hiver
Position derrière la grille
Câble d'alimentation
départ de l'armoire
Cosse de terre
Thermostat
Fusible
Témoin présence tension
Passage de la sonde
Tél. : 03 88 08 67 05
Fax : 03 88 08 67 39
V1 : Voyant de
présence de tension
P2 : Inverseur
été/Hiver
Th : Thermostat
ventilateur
F1 : Fusible
thermostatique
04/02/2019
contact@airchaud-diffusion.fr
www.airchaud-diffusion.fr
1
7
T
F
E
11
