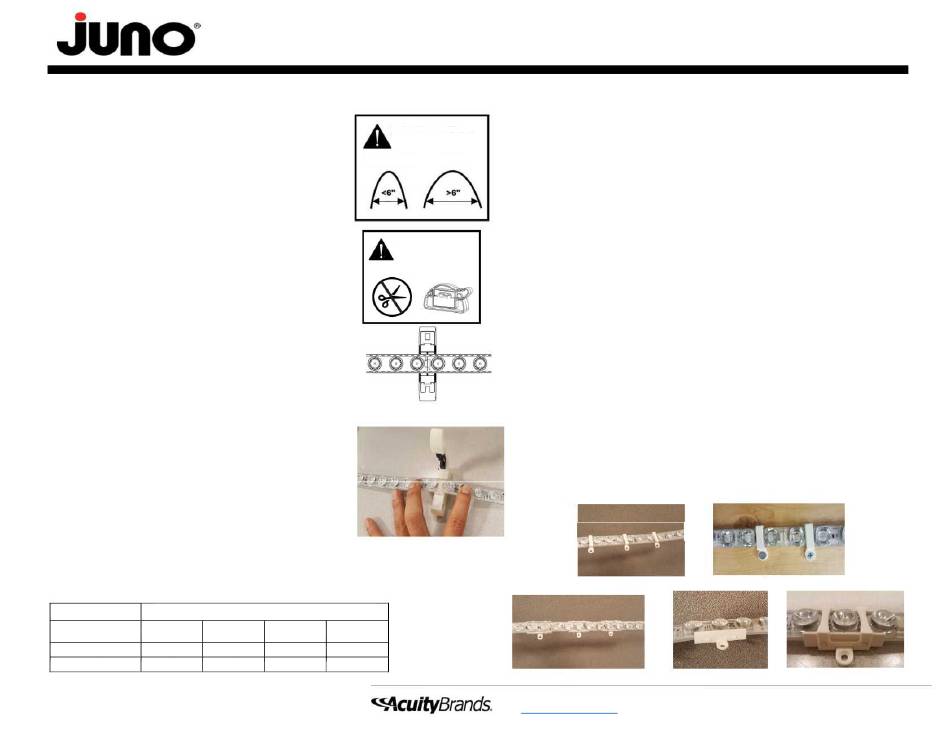

AVERTISSEMENT : Ce luminaire ne doit être alimenté que par des pilotes Juno de série DLDPS ou DLDCP de classe 2, 24 VCC. L'utilisation sur des pilotes autres que Juno peut endommager le luminaire et annuler la garantie.
Consultez le tableau ci-dessous pour ce qui est de la puissance en watts des pilotes ou la fiche technique pour des informations plus détaillées. La série IO414 est homologuée IP67 et peut être installée à l'extérieur lorsqu'elle est
utilisée avec les alimentations IP67 Juno FlexConnect
coupée pour maintenir l'indice de protection IP67. Le non-respect de cette consigne causera une panne prématurée.
IMPORTANTES MESURES DE SÉCURITÉ
1.
Lisez toutes ces instructions avant de commencer l'installation.
2.
Conservez ces instructions dans un endroit sûr pour référence ultérieure.
Seuls les électriciens qualifiés conformément aux codes locaux doivent installer
ces luminaires.
Mettez le disjoncteur hors tension avant de commencer l'installation.
5.
L'utilisateur ne doit pas réparer lui-même le luminaire. N'ouvrez pas le
luminaire.
6.
Ne pliez pas le diffuseur DEL au-delà d'un diamètre de 15 cm (6 po).
CONSERVER CES CONSIGNES
Étape 1 (coupe des bandes linéaires flexibles)
Déterminez la longueur de bande désirée à utiliser pendant l'installation; chaque
bande est découpée sur place tous les 15 cm (6 po) avec l'outil de coupe précisé
par le fabricant (IOCUTTER).
1. Pour couper la longueur de bande souhaitée, procédez comme suit : Placez
l'outil de coupe sur une surface plane et ouvrez le dispositif de verrouillage de
l'outil de coupe.
2. Placez la bande sur l'outil de coupe comme indiqué sur la figure 1. Veillez à
aligner la ligne centrale du connecteur de bande sur la lame de l'outil de coupe.
3. Poussez vers le bas les deux côtés de la bande comme indiqué sur la figure 3.
4. Fermez le dispositif de verrouillage de la lame jusqu'à ce qu'il entre en contact
avec la base de l'outil de coupe.
5. Ouvrez le dispositif de verrouillage de l'outil de coupe et tirez délicatement sur
les deux sections.
6. Retirez le résidu de silicone au-dessus du connecteur de bande pour assurer
une connexion sécurisée avec les alimentations électriques.
Étape 2 (connexion des sources d'alimentation)
Juno FlexConnect peut accepter un câble de démarreur 22 AWG d'origine
mesurant jusqu'à 30 cm (12 po) de long (SL101P 36IN ou SL101P 144IN). Un
bornier (IO101TB ou IO101TB IP67) est également disponible si nécessaire
pour monter l'alimentation à distance à plus de 3,65 m (12 pi) du début de la
série. Le bornier accepte entre 14 AWG et 22 AWG.
Assurez-vous que la résistance maximale admissible du câble du démarreur est
inférieure à 0,193 2 ohns ou reportez-vous au tableau ci-dessous pour ce qui est
du calibre du fil recommandé lors de l'utilisation du bornier (IO101TB IP67 doit
toujours être utilisé pour maintenir l'indice de protection IP67).
Remarque : La première section de bande de chaque rouleau de 1,50 m (5 pi)
est fournie avec des câbles d'alimentation de 30 cm (12 po) préinstallés.
Utilisez un câble d'alimentation démarreur ou un bornier si la section de
bande a été coupée dans le rouleau ou si un câble de démarreur plus long est
requis.
LONGUEUR MAXIMALE DU CÂBLE DE DÉMARREUR À PARTIR DU PILOTE
JUSQU'AU DÉBUT DE LA SÉRIE
LONGUEUR DE LA BANDE
Calibre 22
Calibre 20
DEL (PIEDS)
<10
60
P. 10-20
12
Figure 3
MC
correspondantes. Le bornier homologué IP67, le connecteur de bout en bout ou le connecteur d'alimentation en extrémité doit être utilisé partout où la série 10414 a été
NE PLIEZ PAS LE DIFFUSEUR
DEL AU-DELÀ D'UN DIAMÈTRE
DE 15 CM (6 PO)
NE FAITES PAS CECI :
UTILISEZ L'OUTIL DE
COUPE APPROPRIÉ
LORS DE LA COUPE DU
PRODUIT.
N'UTILISEZ PAS CECI :
CONFORME À UL STD. 2108
CERTIFIÉ À CSA STD. C22.2 #9.0
UTILISER SEULEMENT AVEC LA CLASSE
2 BLOC D'ALIMENTATION
CONVIENT AUX EMPLACEMENTS
MOUILLÉS
Consommation d'énergie
Calibre 18
Calibre 14
24 VDC, 2 A, 48W
100
100
100
25
40
100
Juno FlexConnect avec optique peut être alimenté/relié en utilisant les accessoires suivants :
Intérieur –
A.
Câbles d'alimentation (SL101P 36IN et SL101P 144IN). Utilisez cet accessoire au début de la série.
B.
Les câbles de raccordement incluent SL102FLX 2IN, SL102FLX 6IN, SL102FLX 12IN, SL102FLX 36IN
FAITES CECI :
et SL102FLX 72IN. Utilisez l'un d'entre eux pour connecter électriquement deux sections de bande.
C.
Câble de raccordement à 3 voies (SL102Y). Utilisez cet accessoire pour connecter électriquement trois
sections.
D.
Bornier (IO101TB). Utilisez cet accessoire lorsqu'un pilote commandé à distance est installé à une distance
supérieure à 3,65 m (144 po). Reportez-vous à la figure 3 pour les longueurs maximales de câble de démarreur.
Extérieur –
A.
Bornier (IO101TB IP67). Utilisez cet accessoire pour alimenter une section coupée et maintenir l'indice de
protection IP67. Cet accessoire peut également être utilisé lorsqu'un pilote commandé à distance est installé
à une distance supérieure à 3,65 cm (144 po) (voir la figure 3 pour les longueurs maximales de câble de
démarreur).
B.
UTILISEZ CECI :
Connecteur de bout en bout (IO102EE IP67). Utilisez cet accessoire pour connecter électriquement
deux sections de bout en bout.
C.
Embout (IO101EC IP67). Pour conserver l'indice de protection IP67, utilisez cet accessoire pour sceller
l'extrémité d'une bande de la série IO414 qui a été découpée sur place.
D.
Alimentation en extrémité (IO101F IP67). Utilisez cet accessoire conjointement avec des câbles
d'alimentation (SL101P 36IN et SL101P 144IN) ou des câbles de raccordement (SL102FLX 2PO,
SL102FLX 6PO, SL102FLX 12PO, SL102FLX 36PO et SL102FLX 72PO) pour alimenter ou connecter deux
sections coupées en bandes et conserver l'indice de protection IP67.
Sécuriser les bandes
OPTION 1 : Utiliser des attaches de fixation pour intérieur (IOCLIPI)
A.
Placez les attaches sur la bande, 1 attache tous les 7,5 cm (3 po) (voir figure 4).
B.
À l'aide d'une vis à tête plate n° 5, fixez les attaches sur une surface. Remarque : Lorsque 2 sections sont
connectées, placez une attache de chaque côté de chaque bande juste après la première optique (voir la
figure 5).
Figure 1
OPTION 2 : Utiliser des attaches de fixation pour intérieur (IOCLIPI)
A.
Placez les bases des attaches sur la bande, 1 attache tous les 7,5 cm (3 po) (voir figure 6). Veillez à
aligner l'encoche de l'attache sur le centre optique (voir la figure 7).
B.
Assemblez la partie supérieure des attaches sur l'ensemble bande/base d'attache (voir la figure 8).
C.
À l'aide d'une vis à tête plate n° 5, fixez les attaches sur une surface. Remarque : Un connecteur de bout
en bout IP67 (IO102EE IP67) doit être utilisé pour connecter et sécuriser deux sections de bande.
OPTION 3 : Utiliser les rails de montage série IO – consulter les instructions relatives aux rails de
montage pour plus de détails.
Figure 2
Spécification
Figure 6
1300 Wolf Road • Des Plaines, IL 60018 • 800-323-5068
•
www.acuitybrands.com
CONSIGNES D'INSTALLATION
Pour Juno IO414
Figure 5
Figure 4
Figure 7
©2017 Acuity Brands Lighting, Inc.
Figure 8
1 sur 1
Rév. 2/18
P4539
