120V AC 24V AC/
DC

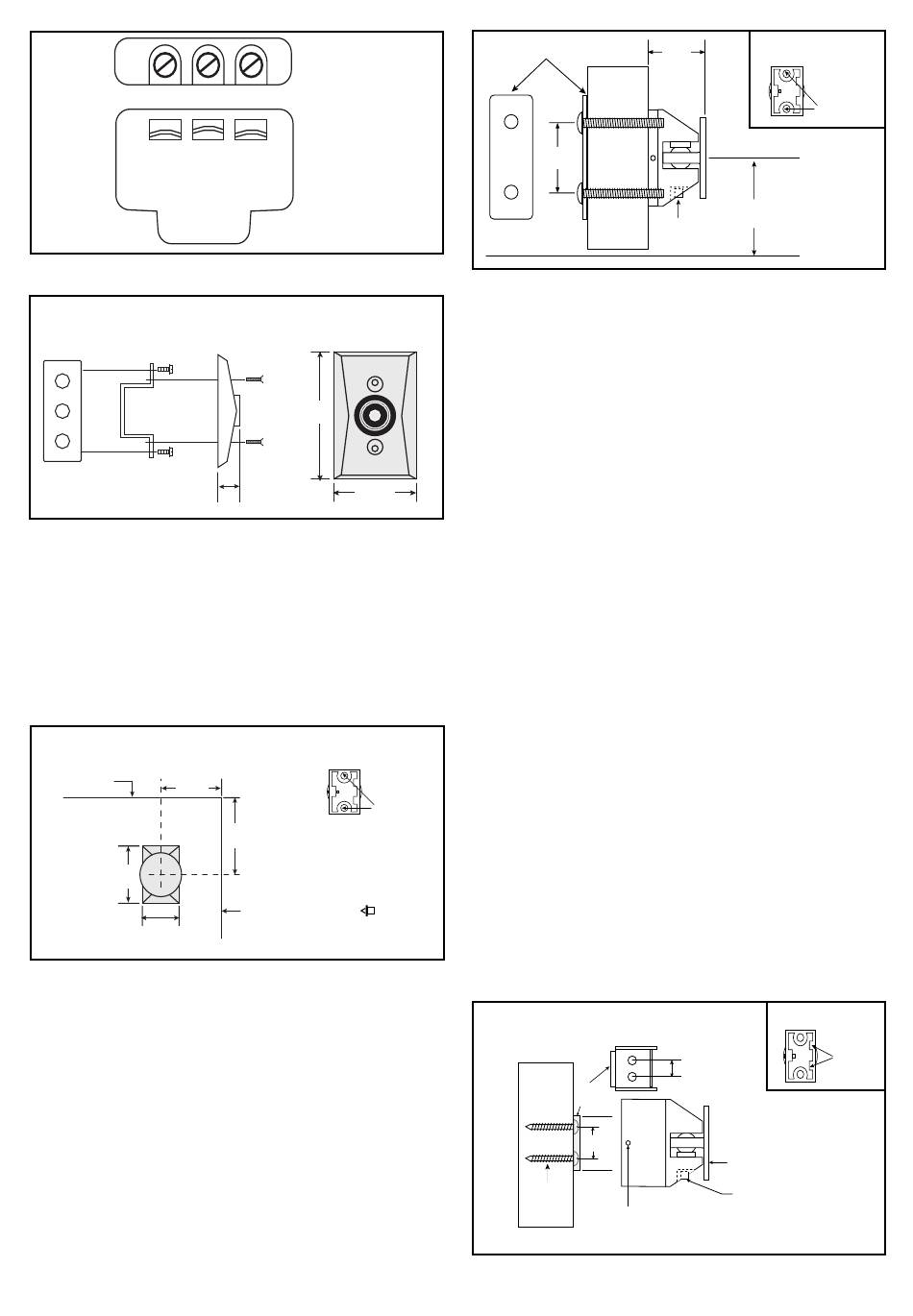

Figure 2. Bornier
Single gang
Electromagnet
outlet box
Cover
assembly
(by others)
bracket
(side view)
13/16"
Figure 3. Montage de l'électroaimant
Montage de l'armature
Remarque : L'armature doit être montée verticalement (Fig.
4) pour être bien alignée avec l'électroaimant.
1.
Au moyen d'une clé hexagonale de 5/32 po, tournez vers la gauche
la vis de réglage de la plaque de contact pour desserrer celle-ci. (Fig.
5 et 6).
2.
Placez les points de transfert dans les trous de fixation de l'armature
(Fig. 4).
2 5/8 po
Dessus de
(67 mm)
la porte
approx.
2 3/8 po
(60 mm)
1 11/16 po
(43 mm)
Figure 4. Montage de l'électroaimant
3.
Pour marquer l'emplacement des deux trous de fixation dans la
porte, maintenez la plaque de contact centrée contre l'aimant, ouvrez
la porte et appuyez contre les points de marquage de transfert sur la
base de l'armature.
4.
Fixez l'armature en utilisant l'une ou l'autre des méthodes suivantes
:
a.
Fixation par boulons traversants (Fig. 5). Marquez au
pointeau le centre des deux trous (aux endroits marqués à l'étape
3) et percez un trou de 5/16 po de diamètre au travers de la
porte. La distance entre les deux centres devrait être de 1-3/4
po.
Remarque : la fixation par boulons traversants est
recommandée pour les portes standard de 1-3/4
po de type métalliques creuses, en bois à âme
creuse ou composites.
P/N 3100537 ÉDITION 2
501-152500-0-01
Vue de
dessus
Vue de
face
COM
Electromagnet
assembly
(front view)
4 5/8"
2 3/4"
Armature
(vue de la base)
Mounting holes
5 po (127 mm)
approx.
2 Transfer points
Bord de
la porte,
côté serrure
Plaque de porte
PORTE
o
2 vis n
1/4-20 x
2 po (51 mm)
1 3/4 po
fournie pour une
(44 mm)
porte standard
de 1 3/4 po
(44 mm)
Figure 5. Fixation par boulons traversants
(Série 1505 illustrée)
La vis de réglage de la plaque de contact étant dirigée vers le bas,
fixez l'armature sur la porte comme illustrée sur la Fig. 5 au moyen
de deux vis n
o
1/4-20 x 2 po (fournies).
Remarque : Pour les portes de 2 po, utilisez 2 boulons de 1/4-
20 x 2-1/4 po.
Montage avec plaque dissimulée (Fig. 6). Marquez deux
b.
points, pour des trous de 1/8 po, à une distance de 1/2 po l'un
de l'autre et centrés par rapport aux points marqués à l'étape 3.
Marquez ces nouveaux points au pointeau et percez dans chacun
un trou de 1/8 po de diamètre sur 1-1/4 po (32 mm) de
profondeur. Fixez la plaque dissimulée au moyen des deux vis
n
10 x 1-1/2 po fournies.
o
Remarque : la fixation avec plaque dissimulée n'est pas
recommandée pour les portes métalliques creuses
ni pour les portes en bois à âme creuse ou
composites.
Alignez les trous pour la plaque dissimulée dans la base de
l'armature avec les tiges de la plaque de montage. La vis de
réglage de la plaque de contact étant vers le bas, fixez l'armature
à la porte en serrant la vis de blocage.
5.
Alignez la plaque de contact contre l'électroaimant. La plaque de
contact doit être centrée et doit bien prendre appui contre l'aimant
pour obtenir une force de retenue suffisante. Serrez la vis de réglage
de la plaque de contact jusqu'à ce que celle-ci soit bien maintenue,
mais sans forcer. Ne serrez pas trop fort.
6.
Vérifiez que l'alignement est toujours correct et ajustez au besoin.
7.
Ajustez le ferme-porte pour qu'une force de 3 livres soit exercée
lorsque la porte est ouverte et que l'armature et l'aimant sont en
contact.
8.
Vérifiez le fonctionnement du dispositif de retenue.
Remarque : le dispositif ne peut pas fonctionner sans
électricité.
Plaque
Porte
dissimulé e
1/2 po
(13 mm)
2 vis no 10 x
1-1/2 po (fournies)
Vis de blocage
Serrer avec une clé hexagonale
de 6/32 po pour fixer l'armature
sur la plaque de montage
Figure 6. Fixation avec plaque dissimulée
(Série 1504 illustrée)
1 5/8 po
Armature
(41 mm)
(vue de la base)
Mounting holes
2 po (51 mm) entre le
plancher et l'axe central
Vis de ré glage
de la plaque
de contact
Armature
(vue de la base)
1/2 po
(13 mm)
Plaque de contact
Vis de ré glage
de la plaque de contact
Trous pour
plaque
dissimulé e
PAGE 4
