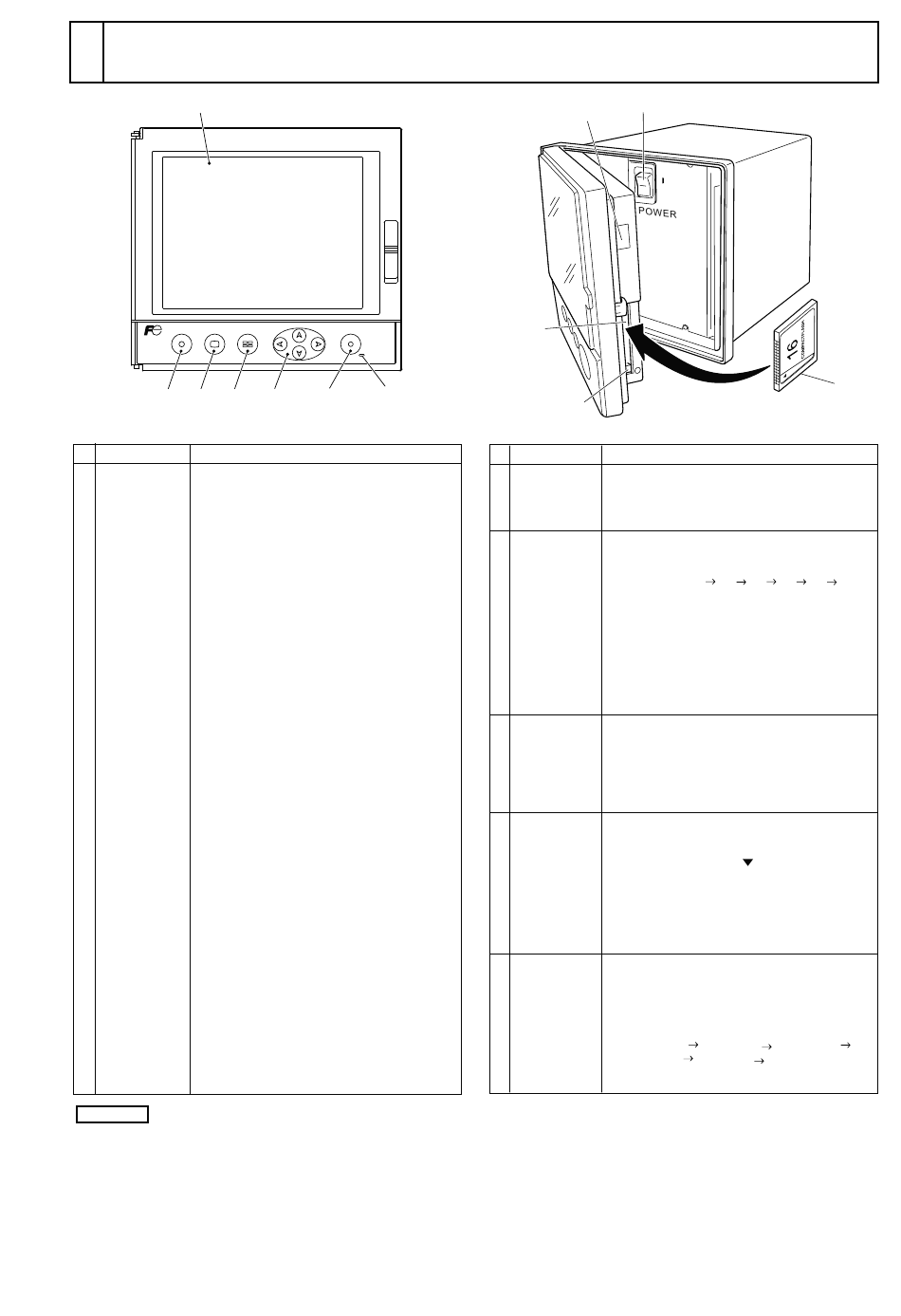

3 Utilisation (à lire avant d'utiliser l'appareil)
(1)
REC DISP SEL
S1 S2 S3
Nom Fonction
(1) Ecran Permet l'affichage sur l'écran, des courbes en
d'affichage temps réel, des bars graphes, des indicateurs
analogiques et numériques, des totalisateurs, des
historiques ainsi que des écrans de paramétrages.
(2) Interrupteur Permet d'allumer et d'éteindre l'appareil.
d'alimentation
(3) Connecteur Pour insérer la carte mémoire
carte mémoire Insérer la carte droite dans le connecteur comme
montrer sur la figure à droite. Attention à ne pas
forcer pour insérer la carte afin de ne pas endom-
mager les pins au fond du connecteur.
(4) Bouton éjection Pour retirer la carte mémoire de l'appareil
carte mémoire appuyer sur ce bouton. ATTENTION
(5) Connecteur pour Lors de la modification des paramètres par le
logiciel PC, brancher le câble adéquate
(PHZP1801 ou câble USB (A) – USB (mini B)
en option) au connecteur.
(6) Etats voyant Affichage de l'état de la mise sous tension, de la
fonction économie d'énergie et de l'enregistrement.
• Voyant allumé ON,
Appareil sous tension
Afficheur allumé (enregistrement suspendu
ou en cours)
• Voyant clignotant (ON pendant 2 secondes / OFF
pendant 2 secondes),
Appareil sous tension
Afficheur éteint (enregistrement en cours)
• Voyant clignotant (ON pendant 1 secondes / OFF
pendant 1 secondes),
Appareil sous tension
Afficheur éteint (enregistrement suspendu)
• Voyant allumé OFF,
Appareil hors tension
(7) Carte mémoire Pour la carte mémoire, veuillez utiliser une carte
mémoire compact flash de marque Sandisk
(URL: http://www.sandisk.com) ou fournie par
Fuji Electric. Les autres cartes mémoires peuvent
causer des problèmes lors de l'enregistrement.
ATTENTION
1. Ne pas retirer la carte mémoire en cours d'enregistrement. Se
reporter au manuel d'instructions dans le CD-ROM ("retirer la
carte mémoire Compact Flash'') pour retirer la carte mémoire
pendant que l'enregistrement est en cours.
2. Après avoir insérer la carte mémoire dans le connecteur, ne pas
retirer la carte mémoire tant que l'enregistreur n'a pas effectué
sa phase de reconnaissance.
3. Toutes décharges d'électricité statique lors de manipulation de la
carte mémoire peut l'endommager gravement.
ENT
(6)
S5
S4
(5)
(3)
(4)
Nom Fonction
S1 Touche REC Pour démarrer ou arrêter l'enregistrement. Une
pression sur la touche REC permet de démarrer
l'enregistrement et une autre pression permet de
l'arrêter.
S2 Touche DISP Permet la sélection des différents affichages.
A chaque fois que l'on appuie sur cette touche,
cela permet la sélection des affichages dans
l'ordre suivant : (1)
et retour à (1).
(1) Affichage des courbes en temps réel
(2) Affichage de l'aide en ligne
(3) Bargraphes
(4) Indicateurs numériques
(5) Affichage revue d'alarme
(6) Affichage événements ETHERNET
Utiliser pour passer du mode configuration au
mode opérateur.
S3 Touche SEL Utiliser pour passer du mode opérateur au mode
configuration.
En mode configuration, permet de revenir au
menu précèdent.
Note : Chaque fois que l'on presse sur la touche
S4 Touches curseur (1) Permet de passer d'un paramètre à un autre.
(2) Permet d'incrémenter ou de décrémenter la
valeur numérique sélectionnée.
(3) Un appui sur la touche
enregistrement courant est actif, provoque
l'affichage des enregistrements historiques (*1).
Les curseurs permettent la visualisation des
données avec indication de la date et de l'heure.
S5 Touche ENT (1) Permet l'affichage de l'écran de configuration
sélectionné ou la validation de la donnée modifiée.
(2) Si l'on appuie sur la touche lorsque les échelles
sont affichées dans les écrans enregistrements
courants et historiques (*1), la voie de l'échelle
change dans l'ordre indiqué ci-dessous.
(Echelle ch 1 échelle ch2
échelle ch1
– 7 –
(2)
O N
O F F
o
(2) (3) (4)
lorsque le menu principal de configuration
est affiché, aucun changement n'est effectué.
lorsque l'affichage
(*1) Les données affichées sont les
dernières enregistrées
...échelle ch9
échelle ch2 ...)
(*1) Les données affichées sont les dernières
enregistrées
(7)
(5) (6)
