Réglage De La Course De Travail - Schmidt ElectricPress 43 Notice D'utilisation

3 Montage et mise en service
Règle hauteur de travail
(en option)
ElectricPress 43-45 – V2.1
®
SCHMIDT
La hauteur de travail dépend de la hauteur de l'outil supérieur ou inférieur
utilisé, de la course totale ainsi que de la hauteur de la pièce à façonner.
La tête est reliée au bâti par un guidage en queue d'aronde et des vis de
serrage.
 Desserrez les vis de serrage de la tête.
 Réglez la hauteur de travail souhaitée à l'aide de la manivelle de réglage
de la hauteur.
 Serrez les vis de serrage avec un couple de 60 Nm.

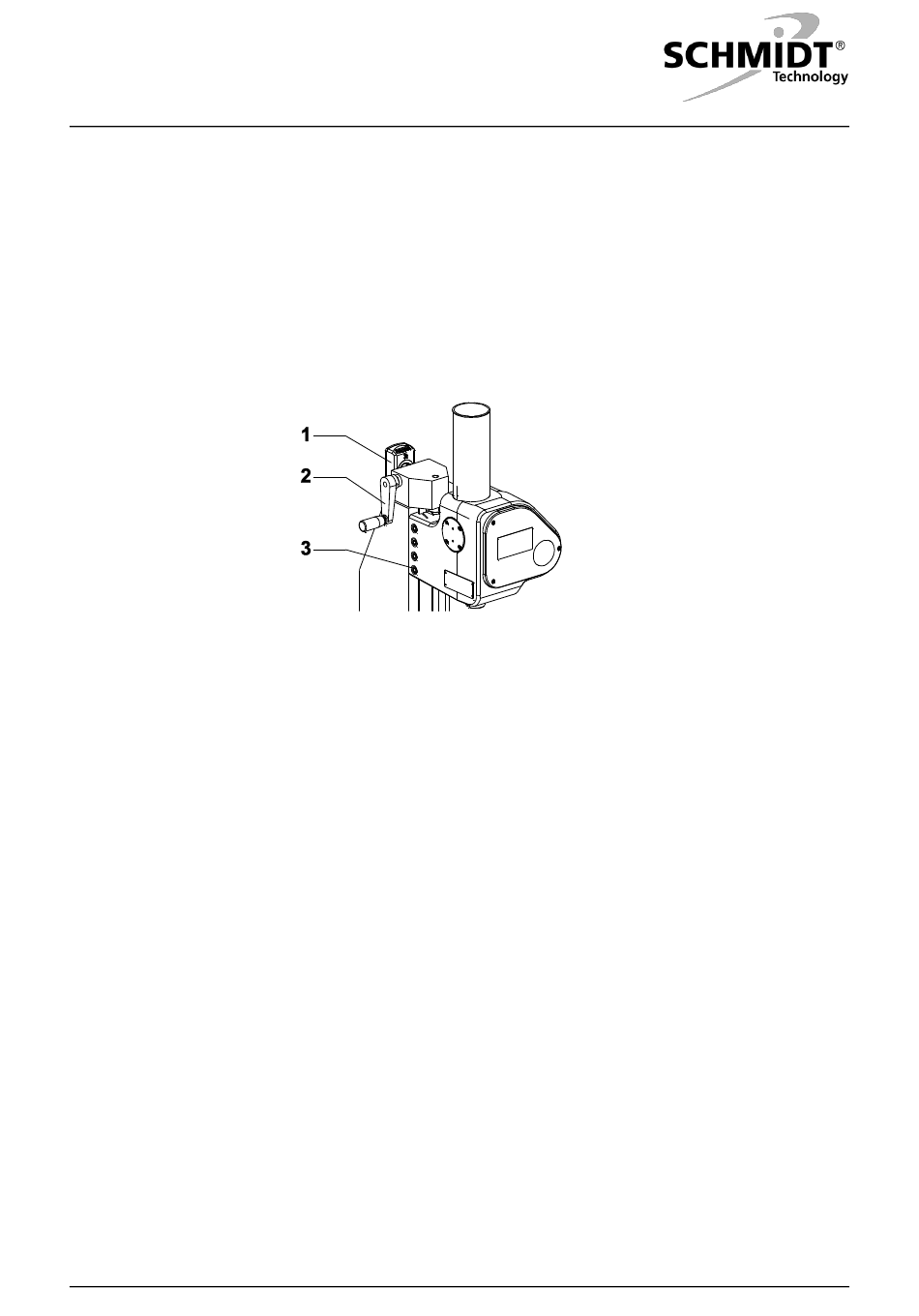

Figure 7: Réglage de la hauteur de travail (exemple)
1 Affichage de hauteur de travail
(optionnel)
2 Réglage de la hauteur
Pour simplifier l'ajustement de la hauteur de travail, il est possible de monter
en option une règle (n° de matériel 546165). La règle affiche en "mm" la
hauteur entre la face inférieure du coulisseau et la table.
Réglage de la course de travail
Vous devez définir les paramètres individuels de la course de travail dans la
commande.
Vous trouverez de plus amples informations à ce sujet dans la "Notice
d'instructions - SCHMIDT Poste de travail manuel" respectivement "Notice
d'assemblage - SCHMIDT Composants d'automation".
3 Vis de serrage
15
