Affichage et fonctionnement
Le terminal de l'OPC-S est conçu avec une structure de boîtier modulaire. L'utilisateur a le choix d'une variété de modèles
et de matériaux. Voir la brochure séparée pour plus de détails au sujet des différents styles, couleurs et matériaux des
terminaux d'exploitation.
Le terminale de commande utilise un écran LCD et quatre boutons d'opération.
6.
Boutons de fonctionnement du contrôleur:
Touche gauche: Mode de fonctionnement (On, Off) non utilisé
Touche HAUT: Affichage des valeurs maximales, appuyer pendant plus de 2 secondes pour réinitialiser la valeur
maximale
7.
Touche BAS: Affichage des valeurs minimales, appuyer pendant plus de 2 secondes pour réinitialiser la valeur
minimale
Touche droite: sélectionner le transmetteur, pour les transmetteurs avec plus d'une entrée.
Fonctionnement de l'unité de commande
Affichage inactif
Transmetteurs à signal d'entrée: La valeur actuelle, minimale ou maximale est affichée sur les gros chiffres. Les petits
chiffres indiquent l'entrée active. (En 1). La barre verticale à droite indique la tension ou le courant de sortie réelle dans
une mesure de 10 %.
Combinaison de transmetteurs: Le mode d'affichage au ralenti est actif si aucune touche n'a été enfoncée au cours des 30
dernières secondes. La température actuelle (en 1) est affichée dans les grands chiffres et le taux d'humidité ou de
pression (en 2) est affiché dans les petits chiffres. Appuyez sur la touché de droite pour avancer vers les entrées de sonde
disponibles. Indiquant la valeur actuelle, minimale ou maximale dans les gros chiffres et l'indication du nombre d'entrée
dans les petits chiffres et le signal de sortie dans la barre verticale.
Indication et la réinitialisation des valeurs minimale et maximale
Activer l'émetteur désiré pour émetteur double en appuyant sur la touche droite. Appuyez sur la touche HAUT pour
afficher les valeurs Maximum, appuyez sur la touche BAS pour afficher les valeurs minimales. Réinitialisation des valeurs
minimums ou maximum : Appuyez soit sur HAUT ou BAS pour plus de 3 secondes pendant que les valeurs minimums ou
maximum sont affichées.
Messages d'erreur
L'OPC-S peut afficher la condition d'erreur suivante:
Err1:
Délai de communication écoulé entre la commande et le transmetteur. La commande se réinitialisera après 10
secondes.
Err2:
Défaut de la sonde de température. La connexion avec le capteur de température peut être interrompue ou le
capteur de température est endommagé. En conséquence la sortie de l'émetteur est éteinte.
Doc: 70-02-0171, V1.2: 2012-12-03
Sujet à modifications

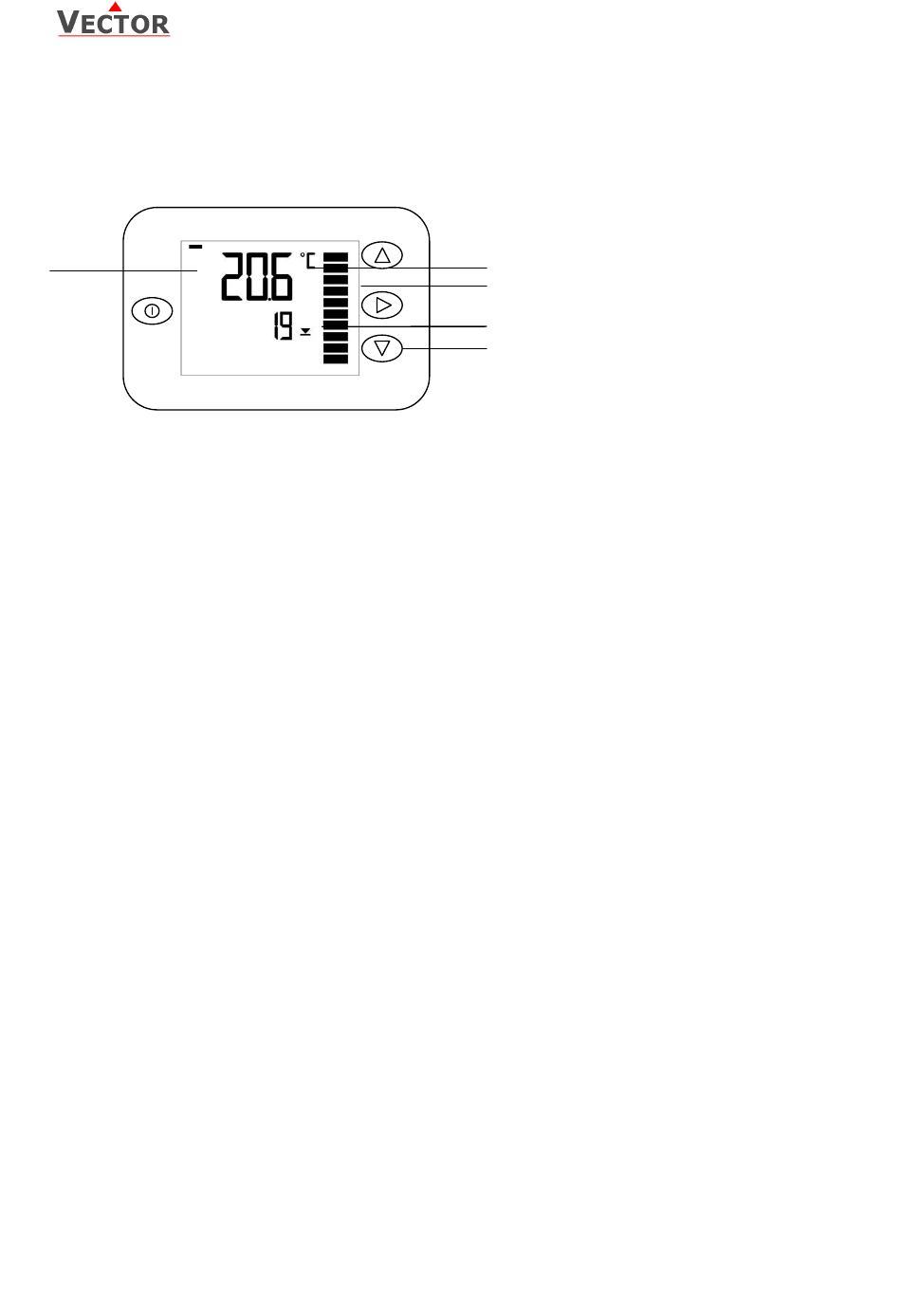

Légende:
1.
Affichage à 4 chiffres de la valeur actuelle,
minimum, maximum ou des paramètres de
contrôle
2
2.
Unité de la valeur affichée, °C, °F, % ou
aucune
3.
Affichage graphique du signal d'entrée ou
de sortie avec une résolution de 10%
4.
affichage à 4 chiffres du paramètre de
contrôle ou de la valeur actuelle
5.
Barre de gauche = affichage de la valeur
minimale
Barre de droite = Affichage de la valeur
maximale
Vector Controls Sàrl, Suisse
Afficheur à distance OPC-S
